Содержание Bulldozers Komatsu D39PX-23 S/N 90001-UP(0000693C)
Track Roller Guard (#90001-)(R029001 : R2200-005001)
Номер на схеме Каталожный номер Название Количество Детали
? 11Y-30-45411 Guard 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81635 Bolt 4
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81645 Bolt 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31645 Washer 6
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-30-45311 Bracket 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81645 Bolt 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31645 Washer 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-30-45331 Bracket 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81635 Bolt 3
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31645 Washer 3
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-30-45421 Guard 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81635 Bolt 4
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81645 Bolt 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31645 Washer 6
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-30-45321 Bracket 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81645 Bolt 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31645 Washer 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-30-45341 Bracket 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81635 Bolt 3
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31645 Washer 3
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-30-45451 Guard 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-30-45461 Guard 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81635 Bolt 16
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31645 Washer 16
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 12G-30-51531 Collar 8
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 09205-16265 Bolt 8
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01580-11613 Nut 8
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31645 Washer 16
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81230 Bolt 16
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31232 Washer 16
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-

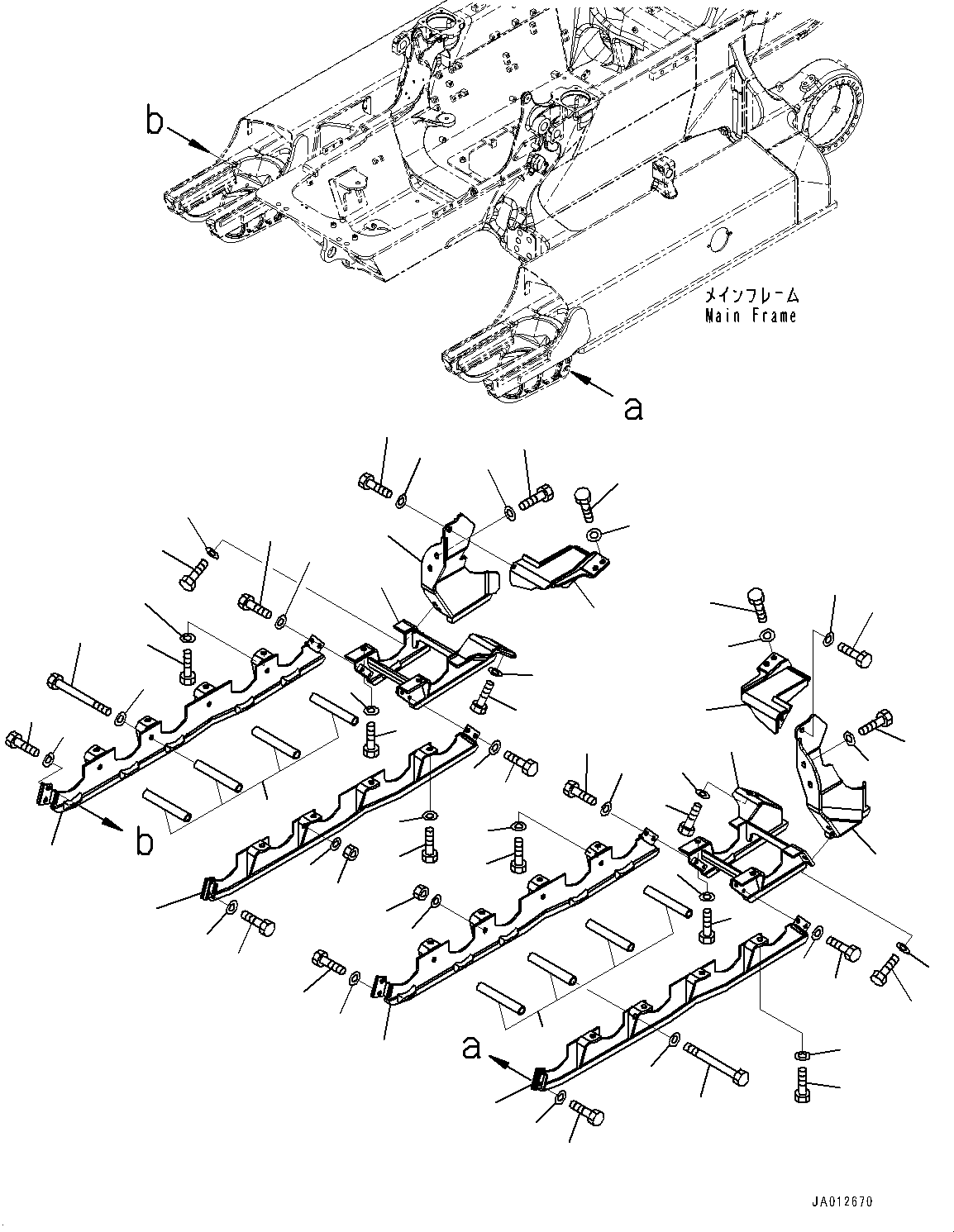

Bulldozers Komatsu / D39PX-23 S/N 90001-UP(0000693C) / Track Roller Guard (#90001-)(R029001 : R2200-005001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
