Содержание Bulldozers Komatsu D39PX-23 S/N 90001-UP(0000693C)

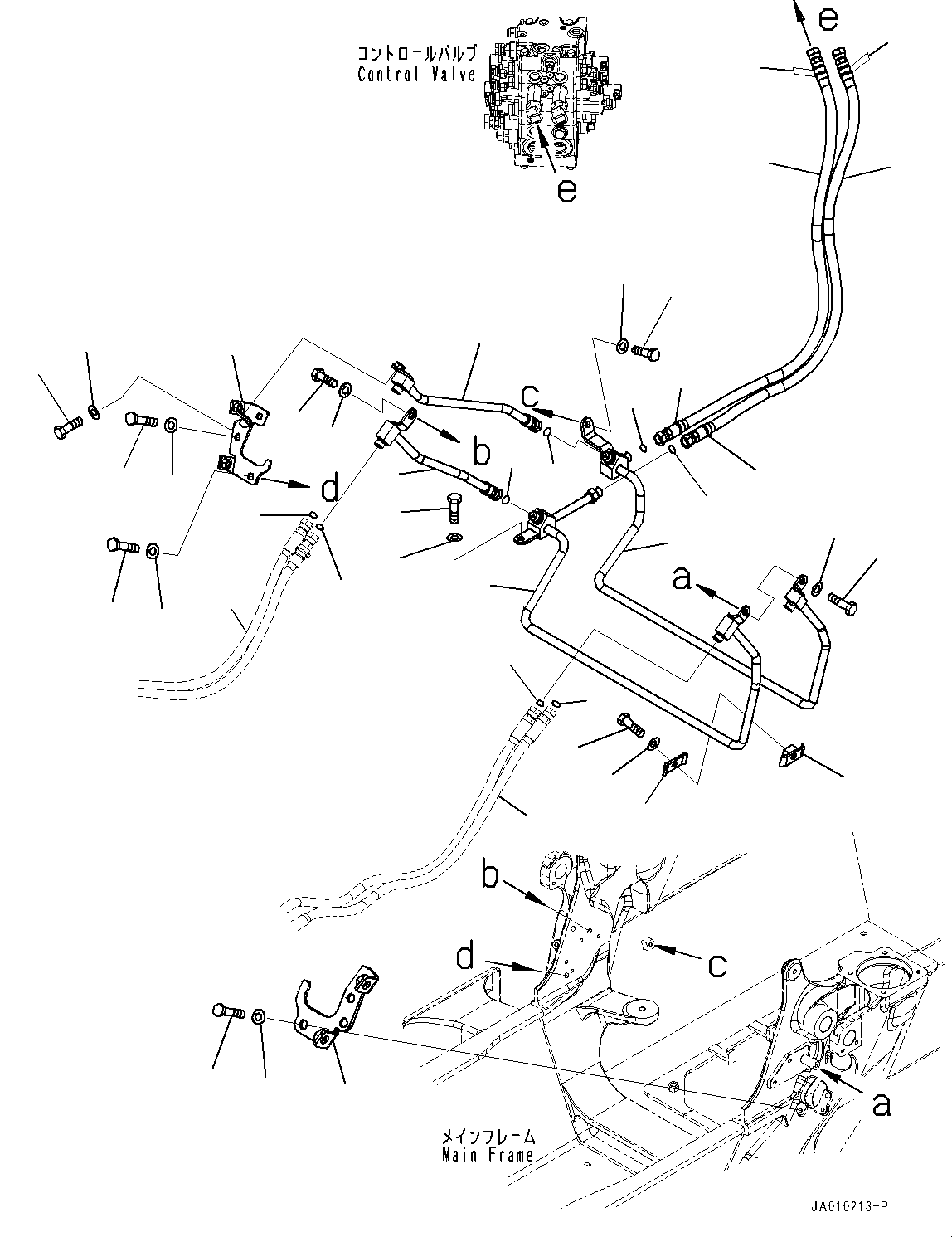

Dozer Blade Tilt Piping (#90001-)(H014001 : H2220-002001)
Номер на схеме Каталожный номер Название Количество Детали
? 11Y-62-45871 Bracket 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81025 Bolt 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31032 Washer 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-62-45950 Cushion 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-62-45851 Cushion 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-62-45841 Bracket 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81025 Bolt 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31032 Washer 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-62-35470 Clamp 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 114-62-36160 Plate 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81040 Bolt 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31032 Washer 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-62-45861 Bracket 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81020 Bolt 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31032 Washer 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 207-62-76380 Clamp 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81025 Bolt 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31032 Washer 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-62-45891 Bracket 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81020 Bolt 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31032 Washer 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-62-45911 Bracket 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81025 Bolt 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31032 Washer 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-62-45950 Cushion 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-62-45851 Cushion 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-62-45921 Plate 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81025 Bolt 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31032 Washer 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-62-47511 Hose 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 21U-62-34750 • Band, Blue 3
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-62-47521 Hose 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 21U-62-34770 • Band, White 3
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-62-44421 Tube 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-62-44411 Tube 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81030 Bolt 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31032 Washer 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 02896-11009 O-ring 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 02896-11009 O-ring 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 02896-11008 O-ring 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 02896-11008 O-ring 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 02789-10210 Plug 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-

Bulldozers Komatsu / D39PX-23 S/N 90001-UP(0000693C) / Dozer Blade Tilt Piping (#90001-)(H014001 : H2220-002001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
