Содержание Bulldozers Komatsu D39PX-23 S/N 90001-UP(0000693C)

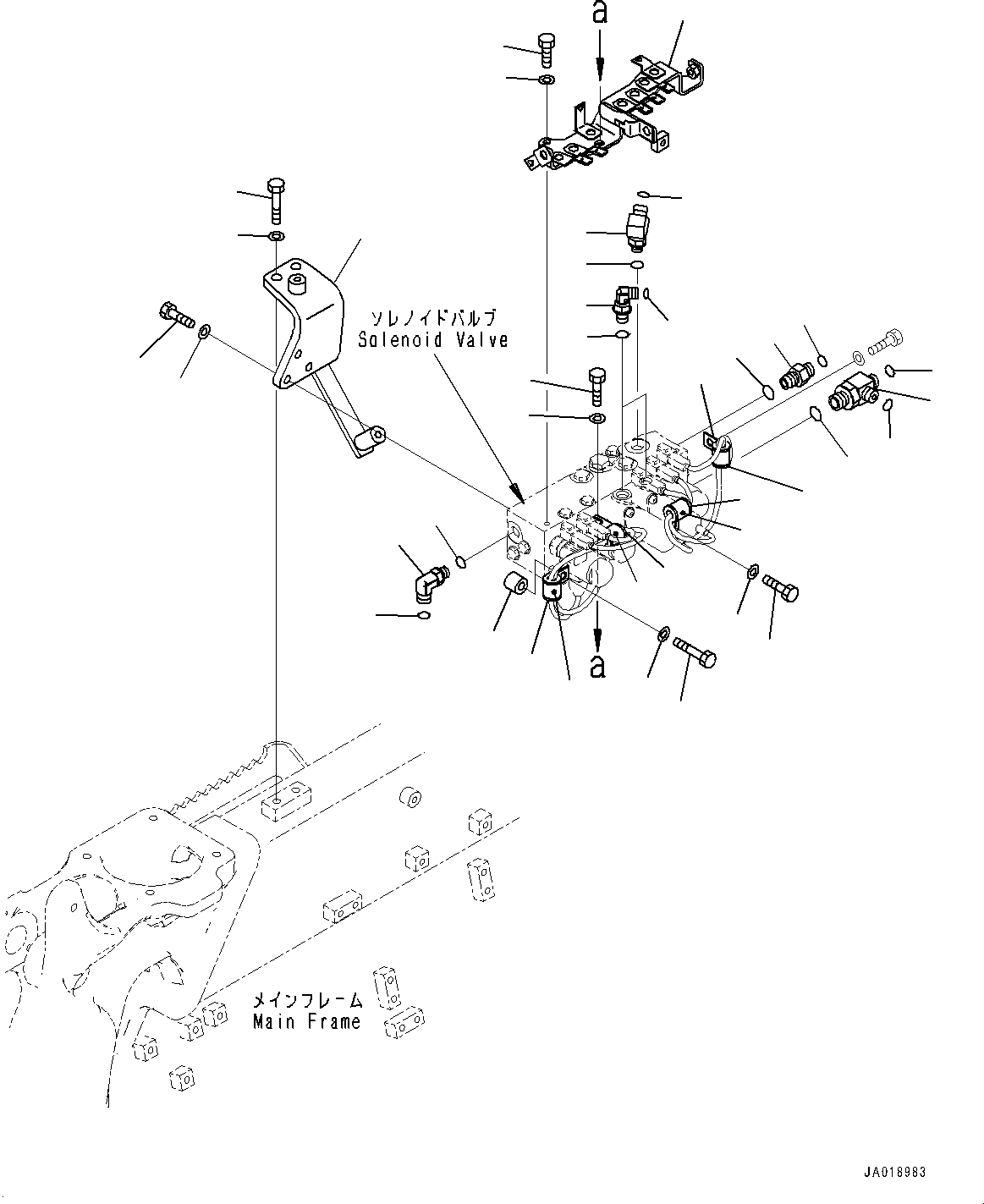

Proportional Pressure Control (PPC) Piping, Related Parts (#90001-)(H010008 : H1840-001008)
Номер на схеме Каталожный номер Название Количество Детали
? 11Y-62-41151 Bracket 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81030 Bolt 3
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31032 Washer 3
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81230 Bolt 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31232 Washer 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 02781-00313 Union 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 07002-11823 O-ring 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 02896-11009 O-ring 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 427-62-21641 Tee 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 07002-12034 O-ring 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 02896-11009 O-ring 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 02896-11012 O-ring 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 02782-10311 Elbow 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 07002-11423 O-ring 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 02896-11009 O-ring 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 21W-62-43960 Elbow 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 07002-11423 O-ring 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 02896-11008 O-ring 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 22J-62-25121 Elbow 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 07002-12034 O-ring 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 02896-11009 O-ring 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-06-41351 Bracket 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-80820 Bolt 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-30823 Washer 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 04434-51610 Clip 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 04434-51610 Clip 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 04434-51610 Clip 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 07095-20211 Cushion 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 07095-20211 Cushion 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 07095-20211 Cushion 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81020 Bolt 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31032 Washer 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81020 Bolt 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31032 Washer 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81040 Bolt 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31032 Washer 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 175-79-83760 Spacer 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-

Bulldozers Komatsu / D39PX-23 S/N 90001-UP(0000693C) / Proportional Pressure Control (PPC) Piping, Related Parts (#90001-)(H010008 : H1840-001008)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
