Содержание Bulldozers Komatsu D39PX-23 S/N 90001-UP(0000693C)
Control Valve, 4-Spool (3/9) (#90001-)(H002003 : H0120-001003)
Номер на схеме Каталожный номер Название Количество Детали
? 723-14-13900 Valve, Control 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? • Body Group 1
SN: 90001-
KIT-FLAG: _-
SCC: C1
SERIALNO: 90001-
? 722-12-19120 • • O-ring 10
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 723-11-17410 • • Case, Spring 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 07040-11409 • • Plug 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 07002-11423 • • O-ring 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 723-11-39140 • • Plate 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 723-11-39110 • • Plate 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 702-21-60800 • • Case Subassembly 5
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 702-21-54180 • • • Screw 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 708-8E-16160 • • • Plug 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 07002-11023 • • • O-ring 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 700-80-61260 • • • O-ring 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 702-21-63100 • • Case Subassembly 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 702-21-54180 • • • Screw 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 708-8E-16160 • • • Plug 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 07002-11023 • • • O-ring 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 700-80-61260 • • • O-ring 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 08034-20414 • • • Band, Black 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01252-60620 • • Bolt, Hexagon Socket Head 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01252-60630 • • Bolt, Hexagon Socket Head 10
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01252-60640 • • Bolt, Hexagon Socket Head 7
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01252-60650 • • Bolt, Hexagon Socket Head 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 702-16-55270 • • Bolt, Hexagon Socket Head 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 702-16-55260 • • Bolt 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-

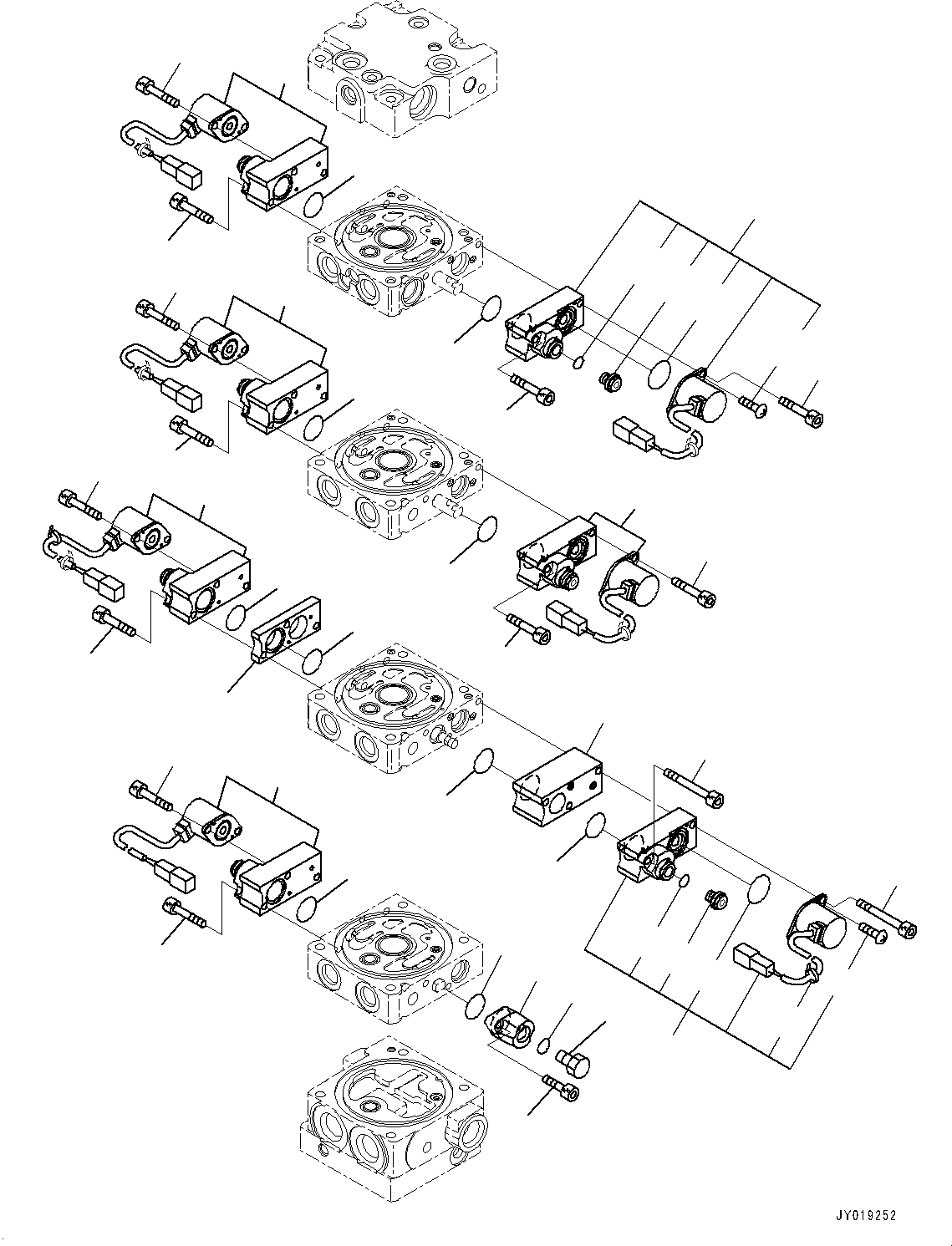

Bulldozers Komatsu / D39PX-23 S/N 90001-UP(0000693C) / Control Valve, 4-Spool (3/9) (#90001-)(H002003 : H0120-001003)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
