Содержание Bulldozers Komatsu D39PX-23 S/N 90001-UP(0000693C)
Hydraulic Tank, Charge Filter (#90001-)(H001002 : H0110-001002)
Номер на схеме Каталожный номер Название Количество Детали
? 11Y-60-41310 Cartridge 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 113-60-43310 Base 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 113-60-43330 Valve 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 07000-13032 O-ring 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01602-21030 Washer 3
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81030 Bolt 3
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 02782-10632 Elbow 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 07002-13334 O-ring 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 02896-11018 O-ring 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 20N-60-11143 Gauge 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 07092-01000 Cap 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 22U-60-21520 Breather 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 421-60-35170 • Element 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 421-60-35180 • Cover 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 421-60-35190 • Nut 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-60-41171 Valve 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 14X-60-11120 Strainer 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01240-00616 Screw 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 07000-12090 O-ring 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-60-32211 Flange 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81045 Bolt 4
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31032 Washer 4
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 02782-10630 Elbow 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 07002-12434 O-ring 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 02896-11018 O-ring 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-62-12210 Nipple 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 07002-12434 O-ring 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 02896-11018 O-ring 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 02781-00522 Union 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 07002-12434 O-ring 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 02896-11015 O-ring 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-60-41160 Bracket 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81225 Bolt 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31232 Washer 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-60-41151 Plate 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81235 Bolt 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31232 Washer 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 14X-54-12960 Stopper 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 205-54-51971 Dovetail 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-80616 Bolt 4
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-30623 Washer 4
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 195-57-11530 Catch 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01023-10512 Screw 3
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 20Y-54-11611 Stopper 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01580-11008 Nut 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-60-41241 Seal 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-60-41251 Seal 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-60-41261 Seal 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-60-41191 Seal 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 04434-53211 Clip 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81016 Bolt 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-31032 Washer 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 07286-02643 Hose 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 07040-12414 Plug 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 07002-12434 O-ring 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 13Y-54-11730 Seal 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 13Y-54-11750 Seal 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 08068-00001 Switch, Battery 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01643-30823 Washer 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01252-A0825 Bolt, Hexagon Socket Head 2
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 11Y-60-41320 Plate 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-

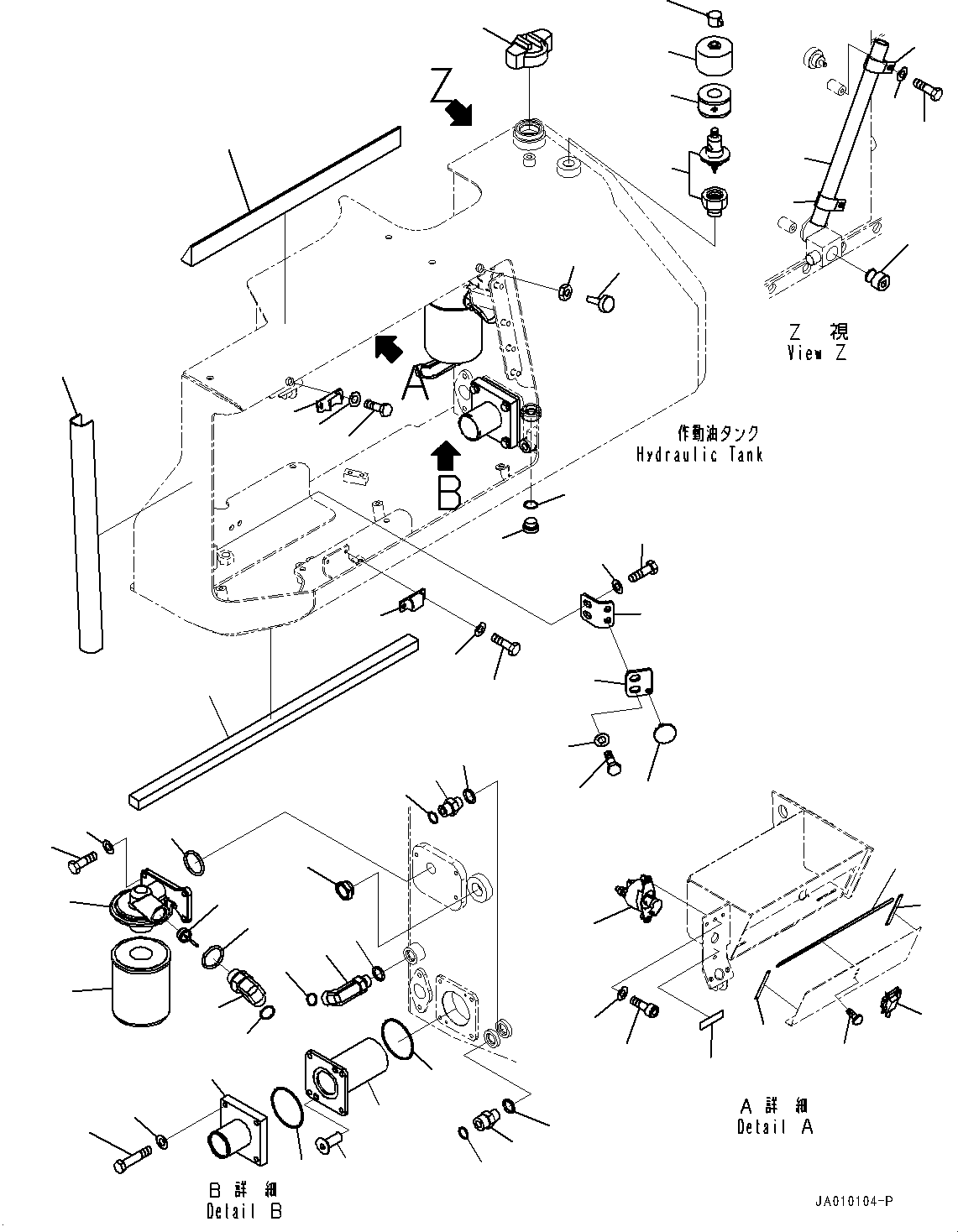

Bulldozers Komatsu / D39PX-23 S/N 90001-UP(0000693C) / Hydraulic Tank, Charge Filter (#90001-)(H001002 : H0110-001002)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
