Содержание Bulldozers Komatsu D61PXI-23 S/N 30001-UP(0000712C)

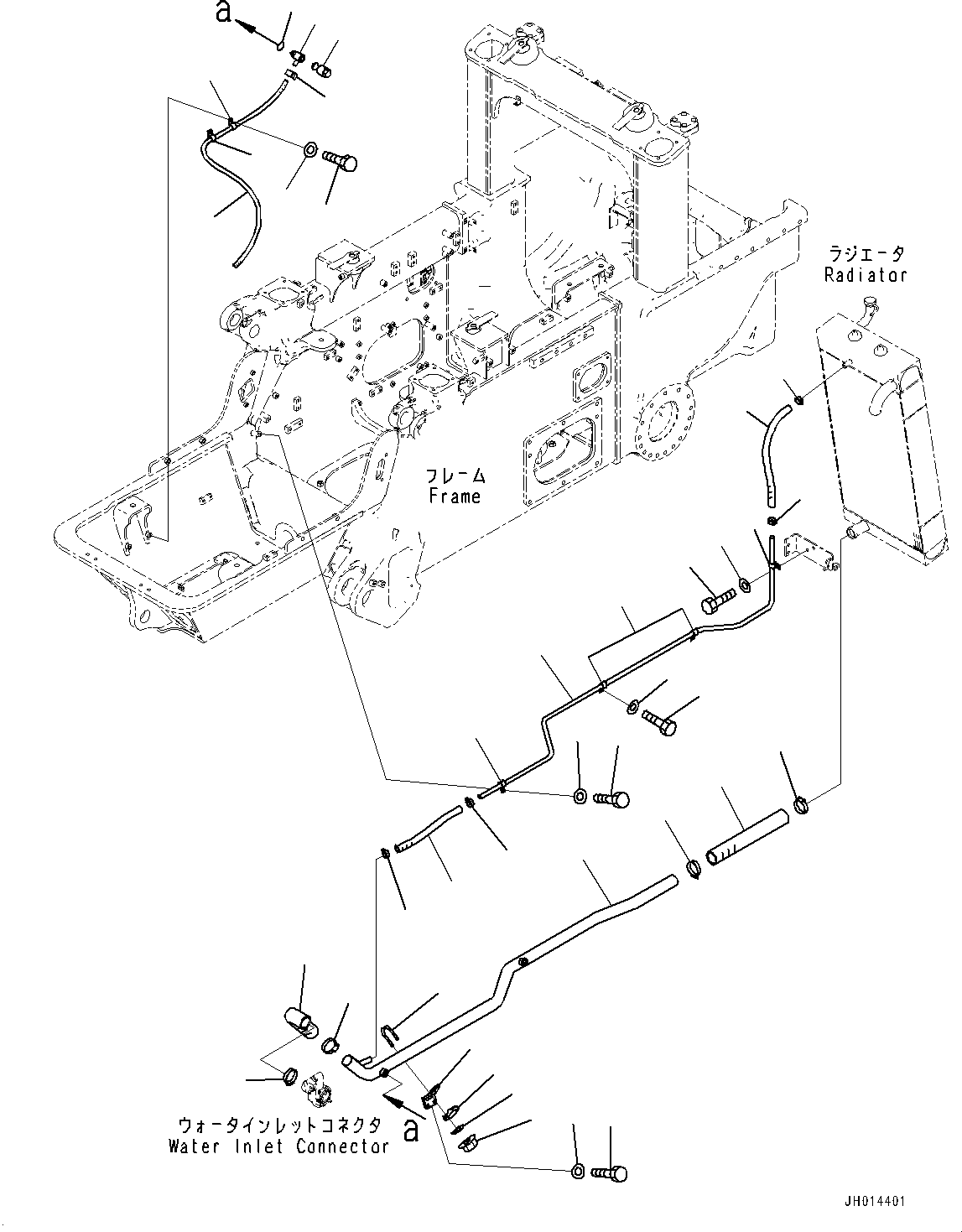

Cooling Piping, Radiator Piping (2/2) (#30617-)(C002004 : C0102-001002A)
Номер на схеме Каталожный номер Название Количество Детали
? 13Y-03-15221 Tube 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 13Y-03-15371 Bracket 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81025 Bolt 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31032 Washer 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 07283-35158 Clip, Pipe 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 07283-55161 Seat, Pipe Clip 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31032 Washer 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01597-01009 Nut 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 11Y-03-42740 Elbow 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 07002-11823 O-ring 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 134-01-61840 Plug 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 13Y-03-15241 Hose 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 04434-51810 Clip 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81020 Bolt 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31032 Washer 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 07285-00180 Clip 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 13Y-03-15210 Hose 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 07289-00055 Clamp 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 13Y-03-15150 Hose 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 07289-00070 Clamp 1
SN: 30617-
KIT-FLAG: _-
SCC:
SERIALNO: 30617-
? 07289-00070 Clamp 1
SN: 30617-
KIT-FLAG: _-
SCC:
SERIALNO: 30617-
? 13Y-03-15172 Tube 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 04434-51910 Clip 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81020 Bolt 3
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31032 Washer 3
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81025 Bolt 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31032 Washer 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 13Y-03-15160 Hose 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 07281-00289 Clamp 1
SN: 30617-
KIT-FLAG: _-
SCC:
SERIALNO: 30617-
? 07281-00289 Clamp 1
SN: 30617-
KIT-FLAG: _-
SCC:
SERIALNO: 30617-
? 13Y-03-15181 Hose 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 07281-00289 Clamp 1
SN: 30617-
KIT-FLAG: _-
SCC:
SERIALNO: 30617-
? 07281-00289 Clamp 1
SN: 30617-
KIT-FLAG: _-
SCC:
SERIALNO: 30617-

Bulldozers Komatsu / D61PXI-23 S/N 30001-UP(0000712C) / Cooling Piping, Radiator Piping (2/2) (#30617-)(C002004 : C0102-001002A)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
