Содержание Wheel Loaders Komatsu WA270-7 S/N 80001-UP(0000729C)

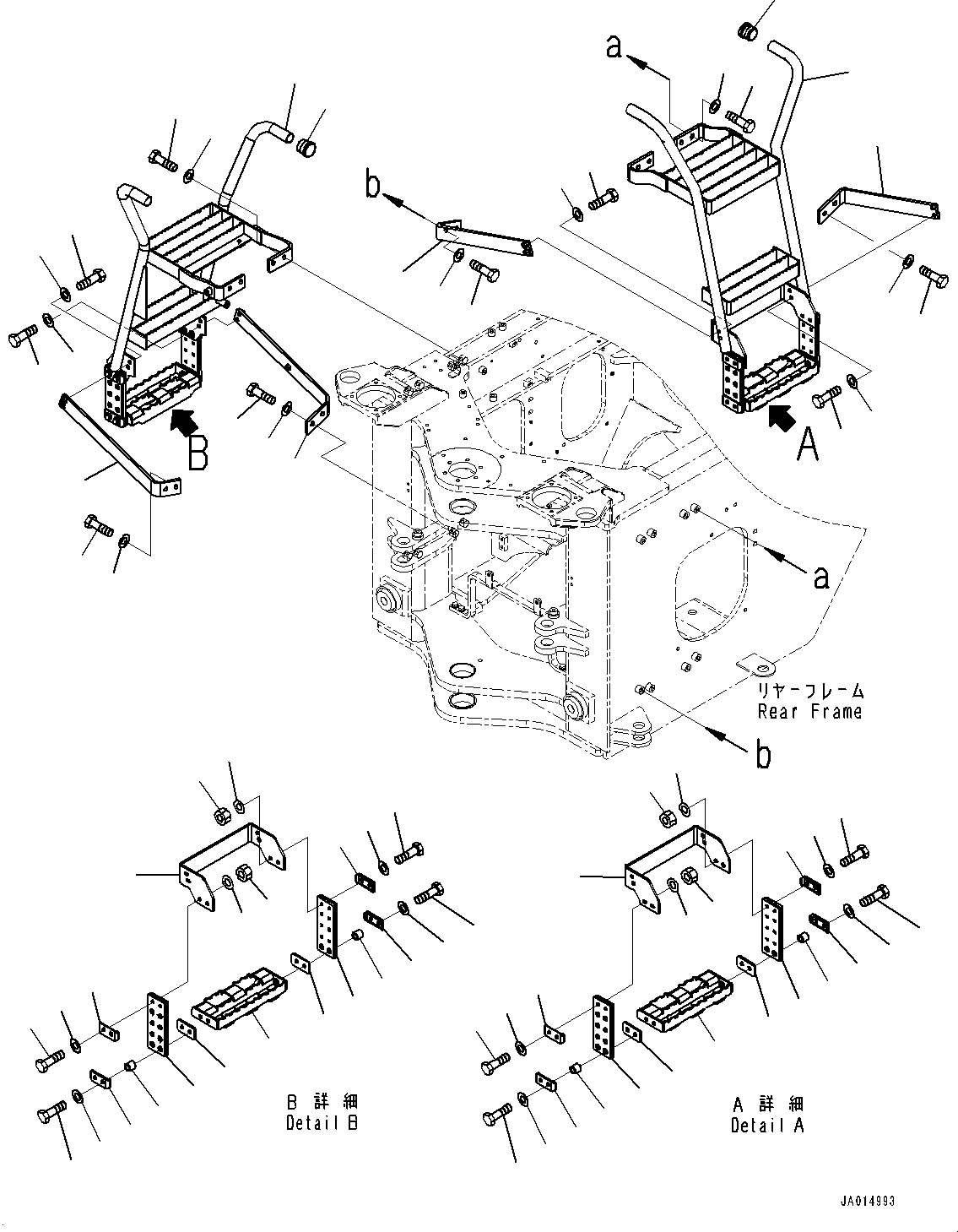

Ladder (#80001-)(M022001 : M4310-001001)
Номер на схеме Каталожный номер Название Количество Детали
? 418-54-55681 Ladder 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 416-54-44410 • Cap 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81225 Bolt 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31232 Washer 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 418-54-55670 Plate 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 418-54-55660 Plate 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-D1030 Bolt 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-71032 Washer 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81225 Bolt 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31232 Washer 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 418-54-55691 Ladder 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 416-54-44410 • Cap 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81225 Bolt 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31232 Washer 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 419-54-54470 Plate 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 419-54-54480 Plate 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-D1030 Bolt 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-71032 Washer 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81225 Bolt 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31232 Washer 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 419-54-54970 Step 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 423-54-54260 Rubber 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 428-T86-1650 Plate 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-D1045 Bolt 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-71032 Washer 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-71032 Washer 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 423-54-54110 Nut 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 423-54-54240 Plate 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 423-54-54280 Spacer 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-D1050 Bolt 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-71032 Washer 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 419-54-54970 Step 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 423-54-54260 Rubber 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 428-T86-1650 Plate 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-D1045 Bolt 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-71032 Washer 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-71032 Washer 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 423-54-54110 Nut 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 423-54-54240 Plate 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 423-54-54280 Spacer 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-D1050 Bolt 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-71032 Washer 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-

Wheel Loaders Komatsu / WA270-7 S/N 80001-UP(0000729C) / Ladder (#80001-)(M022001 : M4310-001001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
