Содержание Excavators Komatsu PC200-8E0 S/N 1118-UP (Hybrid Spec.)(0000719C)
Under Cover (#1118-)(M016001 : M1810-001001)
Номер на схеме Каталожный номер Название Количество Детали
? 205-54-31510 Cover 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? • Cover 1
SN: 1118-
KIT-FLAG: _-
SCC: C1
SERIALNO: 1118-
? 205-54-31470 • Sheet 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 205-54-31520 Cover 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? • Cover 1
SN: 1118-
KIT-FLAG: _-
SCC: C1
SERIALNO: 1118-
? 205-54-31480 • Sheet 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 20Y-54-71863 Cover 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01010-81230 Bolt 6
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01643-31232 Washer 6
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01010-81230 Bolt 6
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01643-31232 Washer 6
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01010-81230 Bolt 2
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 175-54-34170 Washer 2
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01010-81230 Bolt 6
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01643-31232 Washer 6
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 205-54-31460 Cover 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01010-81240 Bolt 2
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01643-31232 Washer 2
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 20Y-973-2430 Collar 2
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01010-81240 Bolt 2
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01643-31232 Washer 2
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 205-54-32131 Cover 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 205-54-32270 Cover 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 20Y-54-73121 Cover 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 20Y-54-71851 Cover 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 205-54-31452 Cover 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 205-54-31530 Cover 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 20Y-54-72991 Cover 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01010-81240 Bolt 3
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01643-31232 Washer 3
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 20Y-973-2430 Collar 3
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01010-81240 Bolt 3
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01643-31232 Washer 3
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01010-81240 Bolt 2
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01643-31232 Washer 2
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01010-81240 Bolt 4
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01643-31232 Washer 4
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 20Y-54-61870 Cover 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01010-81230 Bolt 2
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 175-54-34170 Washer 2
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01010-81230 Bolt 2
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01643-31232 Washer 2
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01010-81230 Bolt 3
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 175-54-34170 Washer 3
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01010-81230 Bolt 3
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01643-31232 Washer 3
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01010-81240 Bolt 3
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01643-31232 Washer 3
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01010-81240 Bolt 3
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01643-31232 Washer 3
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 20Y-973-2430 Collar 3
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01010-81240 Bolt 4
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01643-31232 Washer 4
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01010-81240 Bolt 4
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01643-31232 Washer 4
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-

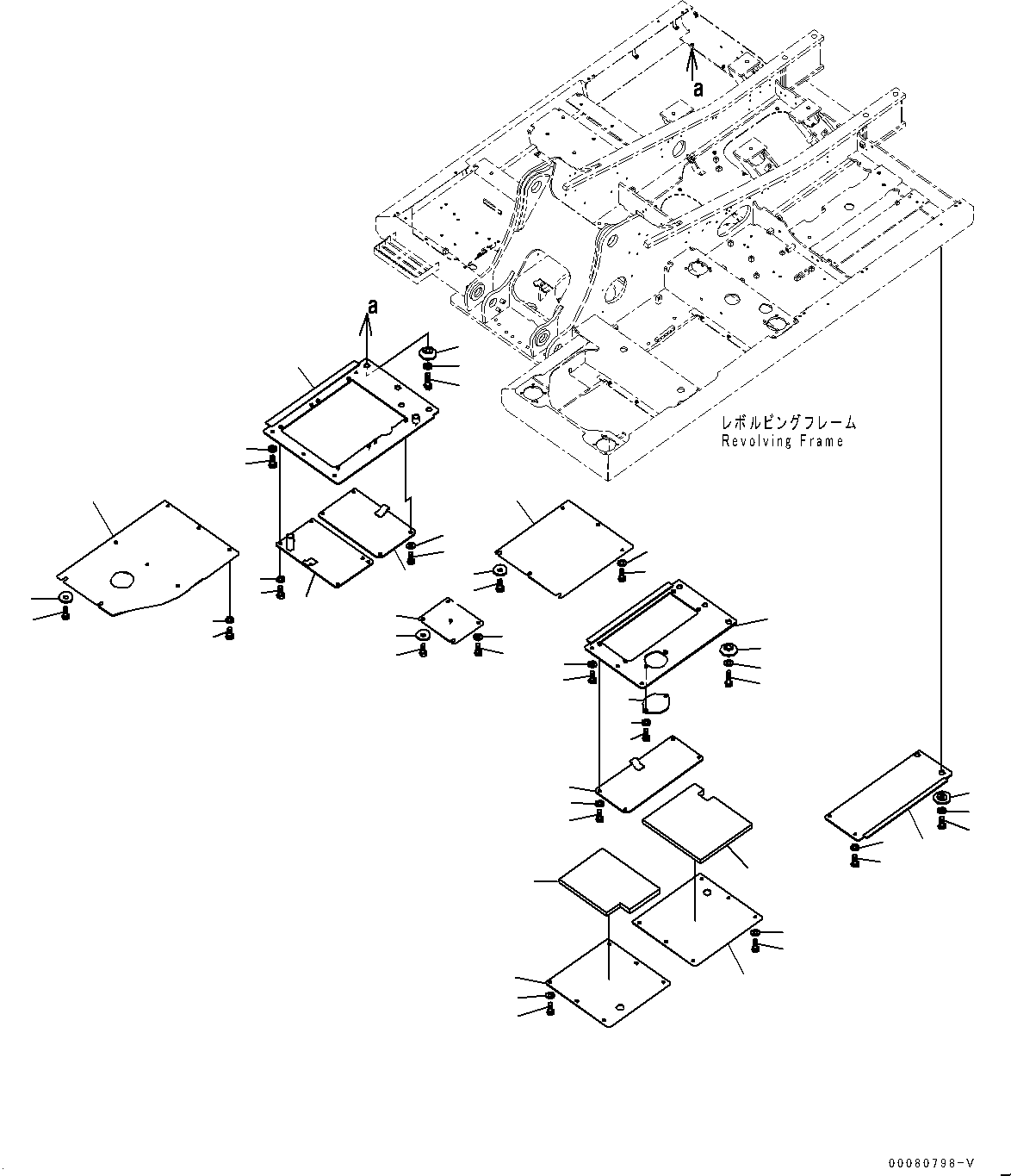

Excavators Komatsu / PC200-8E0 S/N 1118-UP (Hybrid Spec.)(0000719C) / Under Cover (#1118-)(M016001 : M1810-001001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
