Содержание Excavators Komatsu PC200-8E0 S/N 1118-UP (Hybrid Spec.)(0000719C)
Machine Cab Cover (#1118-)(M007001 : M1210-001001)
Номер на схеме Каталожный номер Название Количество Детали
? 20Y-54-76490 Cover 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? • Cover 1
SN: 1118-
KIT-FLAG: _-
SCC: C1
SERIALNO: 1118-
? 20Y-54-76230 • Sheet 2
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 20Y-00-42140 Plate 3
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01010-81230 Bolt 2
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 175-54-34170 Washer 2
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01010-81230 Bolt 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01643-31232 Washer 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 20Y-54-61990 Collar 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 20Y-54-61790 Plate 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 20Y-54-73741 Cover 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? • Cover 1
SN: 1118-
KIT-FLAG: _-
SCC: C1
SERIALNO: 1118-
? 20Y-54-73730 • Sheet 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 20Y-00-42140 Plate 3
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 20Y-54-71723 Cover 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 20Y-54-25852 • Lock, Welded 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 20Y-54-73190 Lock Assembly 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 20Y-54-75910 Lever 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 20Y-54-75930 Bracket 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 20Y-54-75920 Lever 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 21K-54-26351 Spring 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 20X-54-21460 Spring 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 04205-11038 Pin 2
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 04050-13020 Pin, Cotter 2
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01010-81025 Bolt 2
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01643-31032 Washer 2
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 20Y-54-27182 Bracket 2
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01010-81025 Bolt 4
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01643-31032 Washer 4
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 205-54-68440 Plate 2
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01224-40616 Screw 4
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01010-81230 Bolt 2
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01643-31232 Washer 2
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01010-81230 Bolt 2
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 175-54-34170 Washer 2
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01010-81230 Bolt 6
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01643-31232 Washer 6
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 20Y-54-74441 Cover 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 205-54-32280 Net 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01010-D1030 Bolt 2
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01643-71032 Washer 2
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 20Y-54-71731 Cover 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 20Y-54-71172 Frame 1
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01010-81230 Bolt 7
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 175-54-34170 Washer 7
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01010-81230 Bolt 2
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-
? 01643-31232 Washer 2
SN: 1118-
KIT-FLAG: _-
SCC:
SERIALNO: 1118-

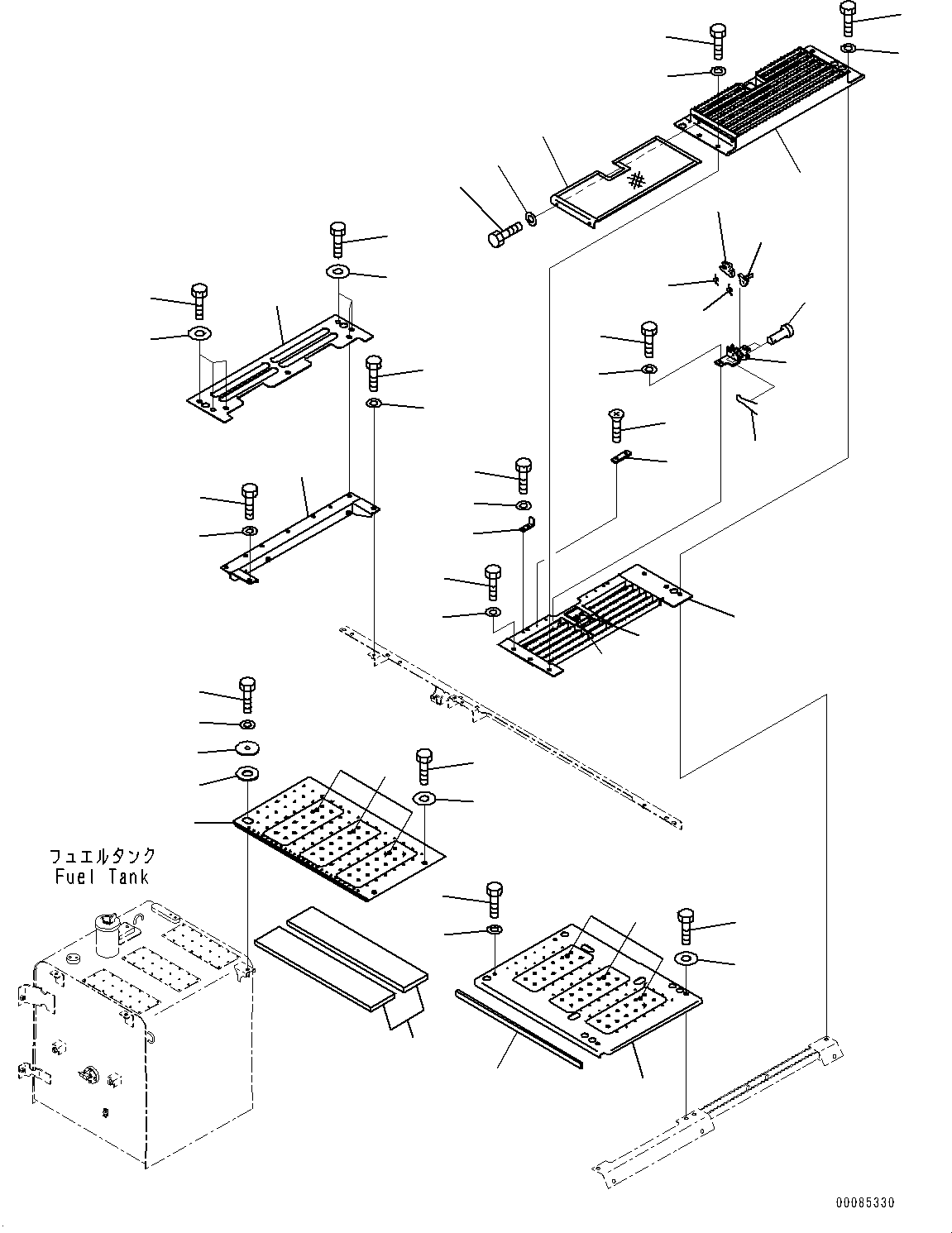

Excavators Komatsu / PC200-8E0 S/N 1118-UP (Hybrid Spec.)(0000719C) / Machine Cab Cover (#1118-)(M007001 : M1210-001001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
