Содержание Bulldozers Komatsu D155AX-7 S/N 90001-UP(0000628C)

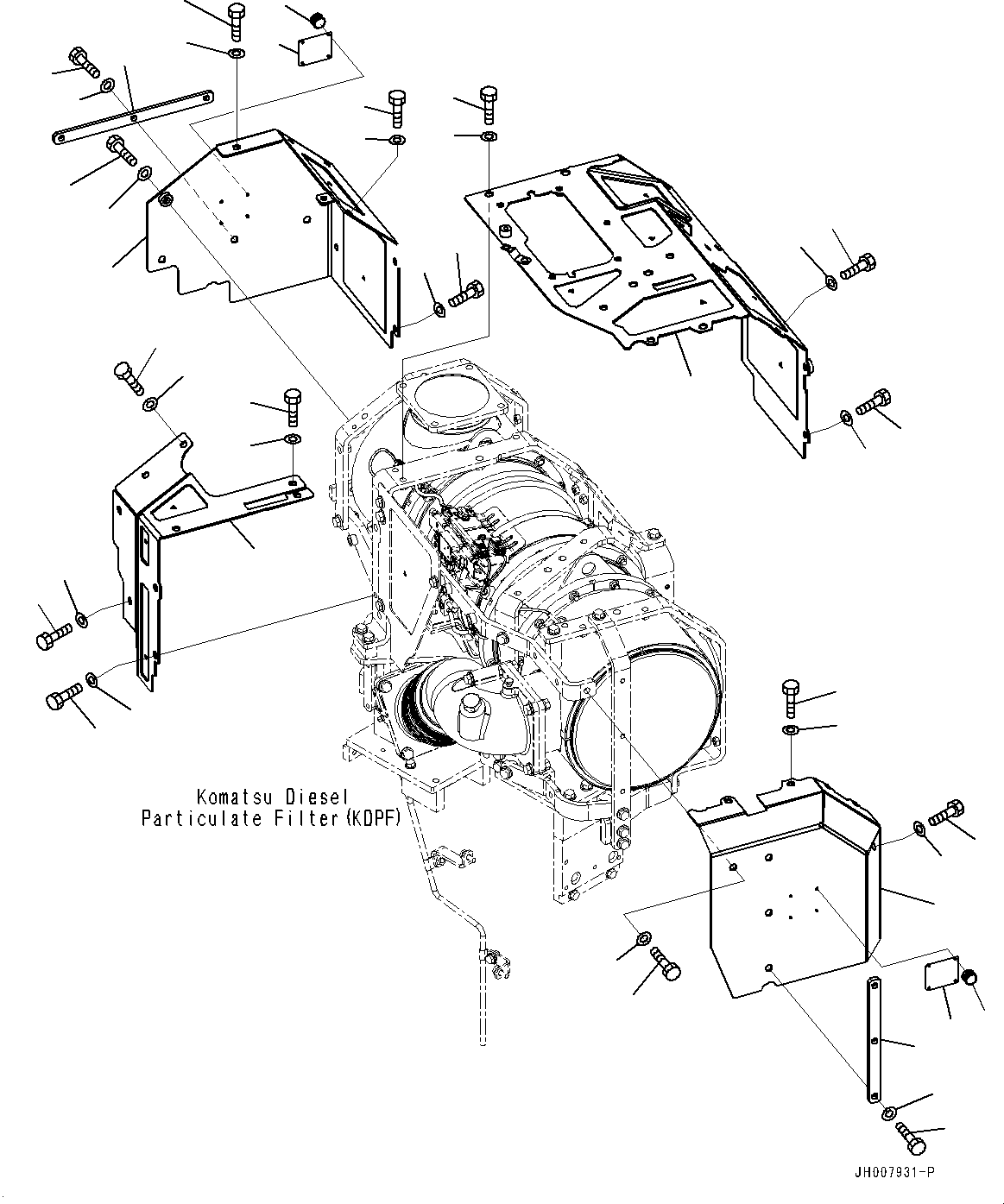

Engine Mounting, (3/5) (#90001-)(B002003 : B0100-002003)
Номер на схеме Каталожный номер Название Количество Детали
? 17A-01-52451 Cover 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? • Cover 1
SN: 90001-
KIT-FLAG: _-
SCC: C1
SERIALNO: 90001-
? 09817-A0005 • Rivet 4
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 09817-A0753 • Plate, Warning, High Temperature 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 17A-01-52370 Plate 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81030 Bolt 10
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 201-54-72910 Washer 10
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 17A-01-52231 Cover 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81030 Bolt 9
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 201-54-72910 Washer 9
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 17A-01-52271 Cover 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81030 Bolt 6
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81045 Bolt 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 201-54-72910 Washer 7
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 17A-01-52461 Cover 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? • Cover 1
SN: 90001-
KIT-FLAG: _-
SCC: C1
SERIALNO: 90001-
? 09817-A0005 • Rivet 4
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 09817-A0753 • Plate, Warning, High Temperature 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81030 Bolt 8
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 201-54-72910 Washer 8
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 17A-01-52380 Plate 1
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 01010-81030 Bolt 3
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-
? 201-54-72910 Washer 3
SN: 90001-
KIT-FLAG: _-
SCC:
SERIALNO: 90001-

Bulldozers Komatsu / D155AX-7 S/N 90001-UP(0000628C) / Engine Mounting, (3/5) (#90001-)(B002003 : B0100-002003)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
