Содержание Wheel Loaders Komatsu WA1200-6 S/N 60004-UP (KAL Spec. (Chassis only))(0000631C)

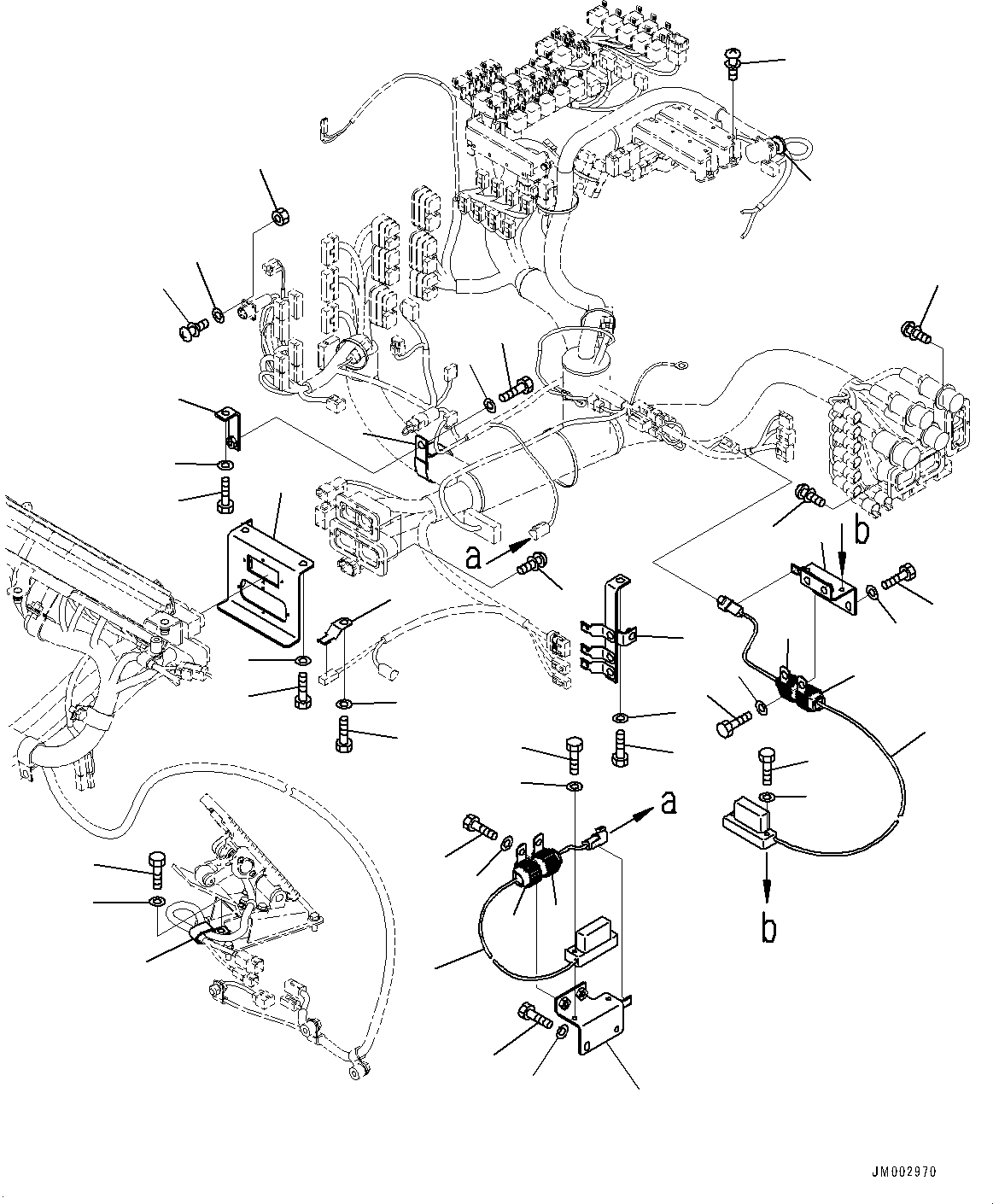

Floor, Wiring Harness Mounting (3/4) (#60001-)(K012021 : K4010-005020)
Номер на схеме Каталожный номер Название Количество Детали
? 42C-06-22192 Bracket 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-81020 Bolt 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-06-22230 Plate 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-81020 Bolt 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 08193-21012 Clip 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-81020 Bolt 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 425-03-11420 Plate 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 21K-03-11190 Clip 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01023-20312 Screw 4
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-81025 Bolt 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-81020 Bolt 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01601-20307 Washer 4
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01580-10302 Nut 4
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01023-60520 Screw 6
SN: 60016-
KIT-FLAG: _-
SCC:
SERIALNO: 60016-
? 01023-60520 Screw 4
SN: 60001-60015
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60015
? 01023-20412 Screw 16
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 04435-51410 Clip 1
SN: 60016-
KIT-FLAG: _-
SCC:
SERIALNO: 60016-
? 04434-51410 Clip 1
SN: 60001-60015
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60015
? 01010-80816 Bolt 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-30823 Washer 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 08037-01610 Grommet 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-54-22371 Bracket 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 7861-93-5390 Sensor, Angle 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-80635 Bolt 4
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-30623 Washer 4
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-80820 Bolt 4
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-30823 Washer 4
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 600-051-2300 Clip 4
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-81020 Bolt 4
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 4
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-

Wheel Loaders Komatsu / WA1200-6 S/N 60004-UP (KAL Spec. (Chassis only))(0000631C) / Floor, Wiring Harness Mounting (3/4) (#60001-)(K012021 : K4010-005020)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
