Содержание Wheel Loaders Komatsu WA1200-6 S/N 60004-UP (KAL Spec. (Chassis only))(0000631C)

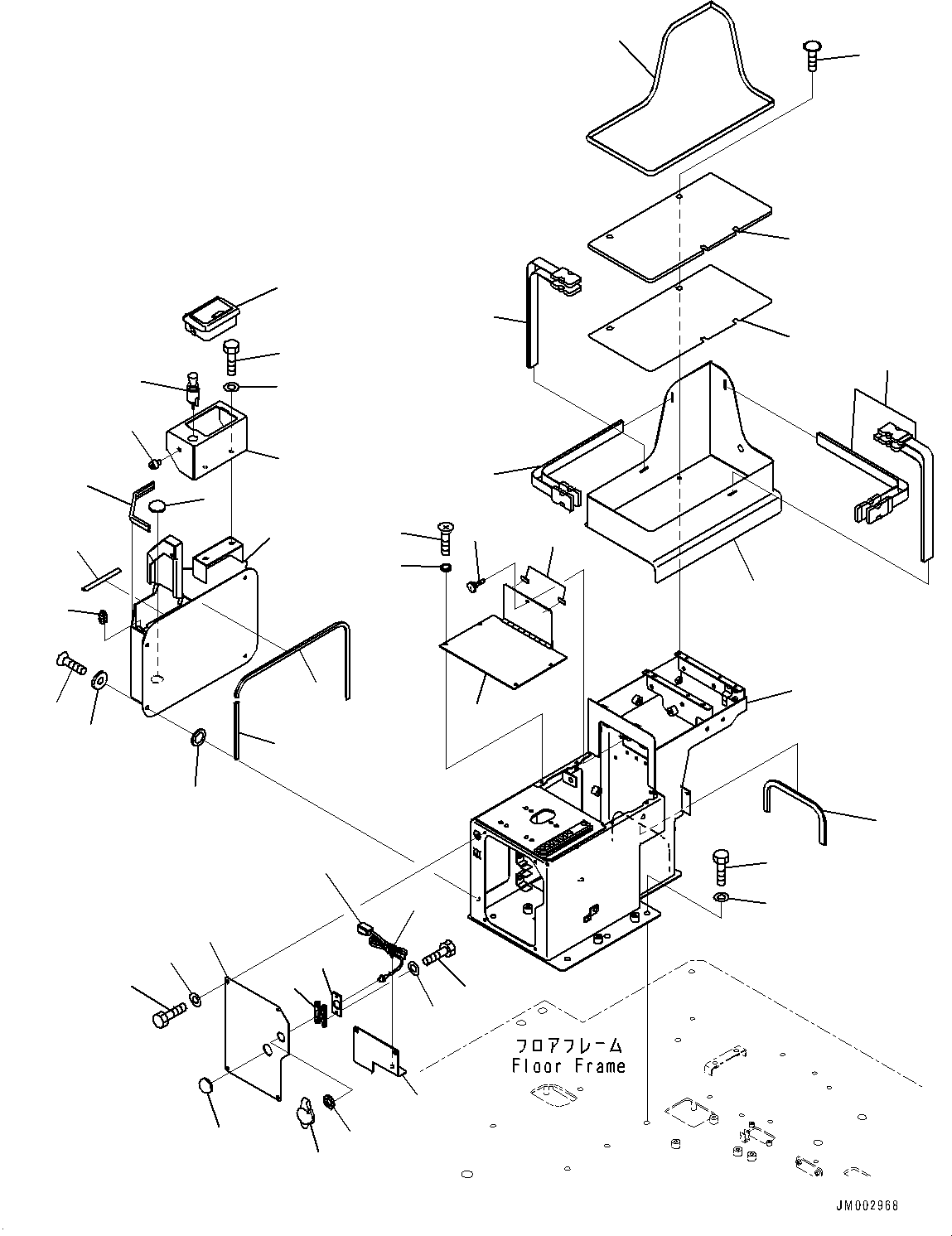

Floor, Console Box, R.H. (#60001-)(K012017 : K4010-005016)
Номер на схеме Каталожный номер Название Количество Детали
? 42C-54-22121 Cover Assembly 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 07005-01012 • Seal, Washer 4
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 09415-02512 • Cap 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 23S-55-51530 • Clip 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-54-22131 • Cover 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 09455-13016 • • Hinge 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-54-22150 • Finisher 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-54-22161 • Finisher 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-54-22170 • Seal 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-54-22180 • Seal 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 421-09-21420 Sheet 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01225-70620 Screw, Philips Head 4
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 23S-55-51970 Washer 4
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-54-22113 Box, Console 1
SN: 60002-
KIT-FLAG: _-
SCC:
SERIALNO: 60002-
? 42C-54-22112 Box, Console 1
SN: 60001-60001
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60001
? 01010-81225 Bolt 5
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31232 Washer 5
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-54-22141 Cover 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-54-13990 • Hinge 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01224-70616 Screw, Philips Head 4
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 23S-55-51970 Washer 4
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-54-22480 Cover 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 09415-02512 Cap 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-D0616 Bolt 4
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-70623 Washer 4
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 421-09-21260 Screw 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 23S-61-51250 Seal 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 2A5-06-11940 Cable 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 2A5-53-12580 Nut 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 2A5-06-12131 Cap 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 423-54-52771 Plate 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 423-54-5276A Plate 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-80612 Bolt 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-30623 Washer 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 08059-00413 Clip 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-54-22470 Bracket 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-54-12751 Case 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-54-12761 Sheet 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 421-09-21430 Screw 4
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-54-12741 Finisher 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 423-54-42790 Band 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 423-54-42790 Band 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-54-12780 Plate 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-54-22211 Box 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 566-06-16411 Ashtray 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 08913-02401 Cigarette Lighter 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 415-54-11980 Cushion 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-D0820 Bolt 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-70823 Washer 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-

Wheel Loaders Komatsu / WA1200-6 S/N 60004-UP (KAL Spec. (Chassis only))(0000631C) / Floor, Console Box, R.H. (#60001-)(K012017 : K4010-005016)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
