Содержание Wheel Loaders Komatsu WA1200-6 S/N 60004-UP (KAL Spec. (Chassis only))(0000631C)

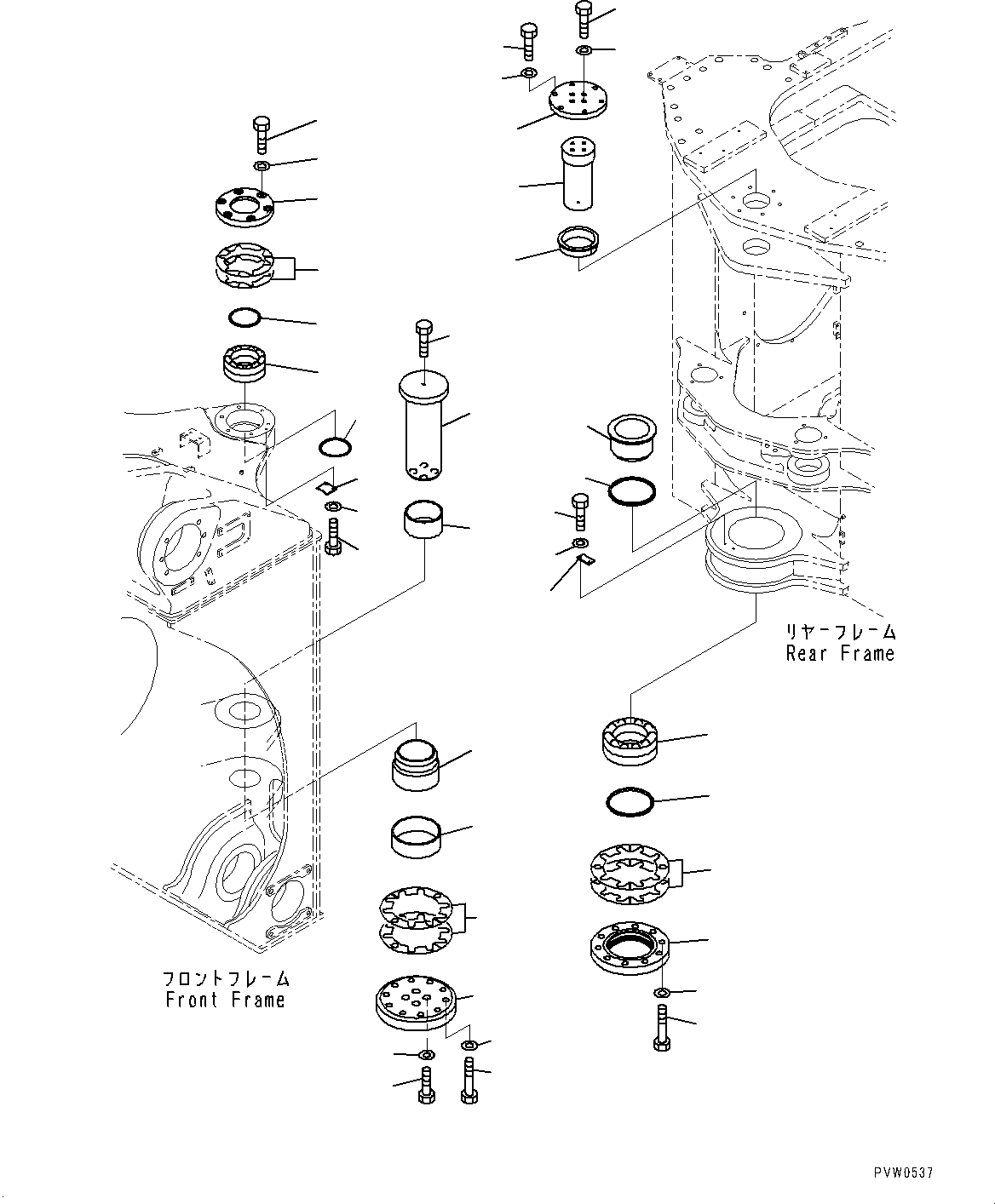

Hinge Pin (#60001-)(J003001 : J4130-001001)
Номер на схеме Каталожный номер Название Количество Детали
? 42C-46-13120 Bushing 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-46-13210 Retainer 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-46-13131 Bearing 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-46-13220 Seal, Dust 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 427-46-11330 Plate 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-46-13141 Shaft 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-46-13260 Shim, T=0.1mm 15
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-46-13250 Shim, T=0.5mm 18
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-46-13110 Retainer 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-62485 Bolt 16
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-32460 Washer 16
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-61025 Bolt 4
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 4
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-46-13152 Shaft 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-46-13161 Bushing 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-46-13321 Bushing 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-46-13340 Plate 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-46-13240 Seal, Dust 2
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-46-13360 Bearing 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-46-13281 Shim, T=0.1mm 20
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-46-13271 Shim, T=0.5mm 32
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-46-13231 Retainer 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-46-13181 Bushing 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-46-13330 Bushing 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-46-13310 Shim, T=0.1mm 20
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-46-13290 Shim, T=0.5mm 24
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-46-13191 Retainer 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-61025 Bolt 4
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-31032 Washer 4
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01011-63610 Bolt 20
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-33690 Washer 20
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 42C-46-13350 Bolt 4
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01643-34512 Washer, Flat 4
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-
? 01010-63075 Bolt 1
SN: 60001-
KIT-FLAG: _-
SCC:
SERIALNO: 60001-

Wheel Loaders Komatsu / WA1200-6 S/N 60004-UP (KAL Spec. (Chassis only))(0000631C) / Hinge Pin (#60001-)(J003001 : J4130-001001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
