Содержание Dump Trucks Komatsu HM400-2 S/N 2848-UP (KAL Spec.)(0000630C)

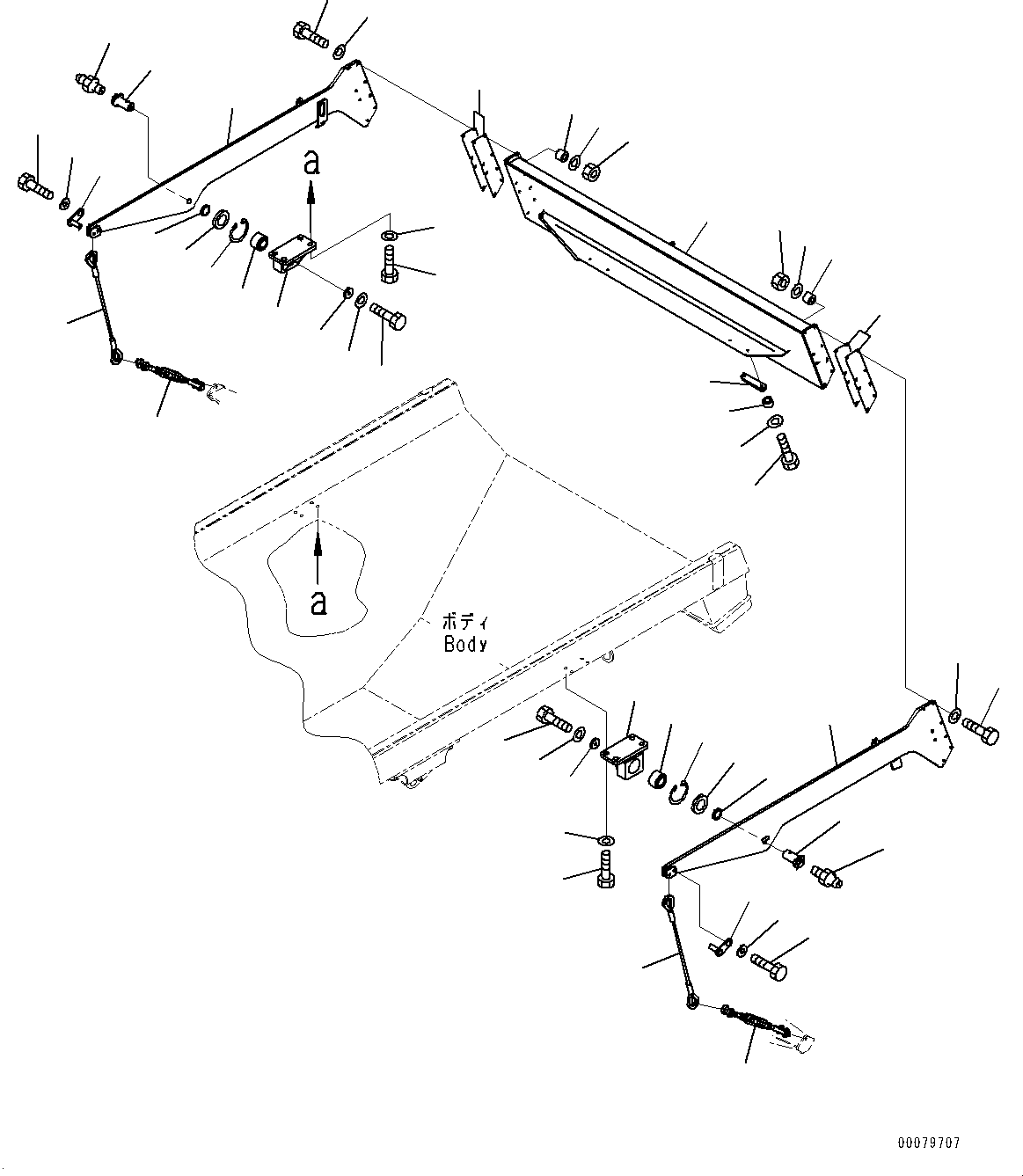

Body Tail Gate (#2633-)(T023001 : T3420-004001)
Номер на схеме Каталожный номер Название Количество Детали
? 56B-83-16111 Guard, Tailgate 1
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56B-83-16120 Arm, L.H. 1
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56B-83-16130 Arm, R.H. 1
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56B-83-16240 Plate 10
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56D-83-16250 Collar 16
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 01011-61610 Bolt 16
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 01643-31645 Washer 32
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 01580-01613 Nut 16
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56D-83-16260 Cushion 2
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 424-54-14230 Spacer 4
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 01010-81230 Bolt 4
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 01643-31232 Washer 4
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56B-83-16450 Bracket 2
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 567-50-11450 Bearing 2
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 04065-08025 Ring, Snap 2
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56B-83-16461 Washer 4
SN: 2986-
KIT-FLAG: _-
SCC:
SERIALNO: 2986-
? 56B-83-16460 Washer 4
SN: 2633-2985
KIT-FLAG: _-
SCC: A2
SERIALNO: 2633-2985
? 56D-83-16161 Seal 2
SN: 2986-
KIT-FLAG: _-
SCC:
SERIALNO: 2986-
? 56D-83-16160 Seal 2
SN: 2633-2985
KIT-FLAG: _-
SCC: A2
SERIALNO: 2633-2985
? 56B-83-16480 Pin 2
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56B-83-16490 Washer 2
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 01010-82045 Bolt 2
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 01643-32060 Washer 2
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 01010-82050 Bolt 8
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 01643-32060 Washer 8
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 07020-00000 Fitting, Grease 2
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56D-83-16210 Pin 2
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 01010-81220 Bolt 2
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 130-43-64260 Collar 2
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56B-83-16191 Wire 2
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56D-83-16430 Turn Buckle 2
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-

Dump Trucks Komatsu / HM400-2 S/N 2848-UP (KAL Spec.)(0000630C) / Body Tail Gate (#2633-)(T023001 : T3420-004001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
