Содержание Dump Trucks Komatsu HM400-2 S/N 2848-UP (KAL Spec.)(0000630C)

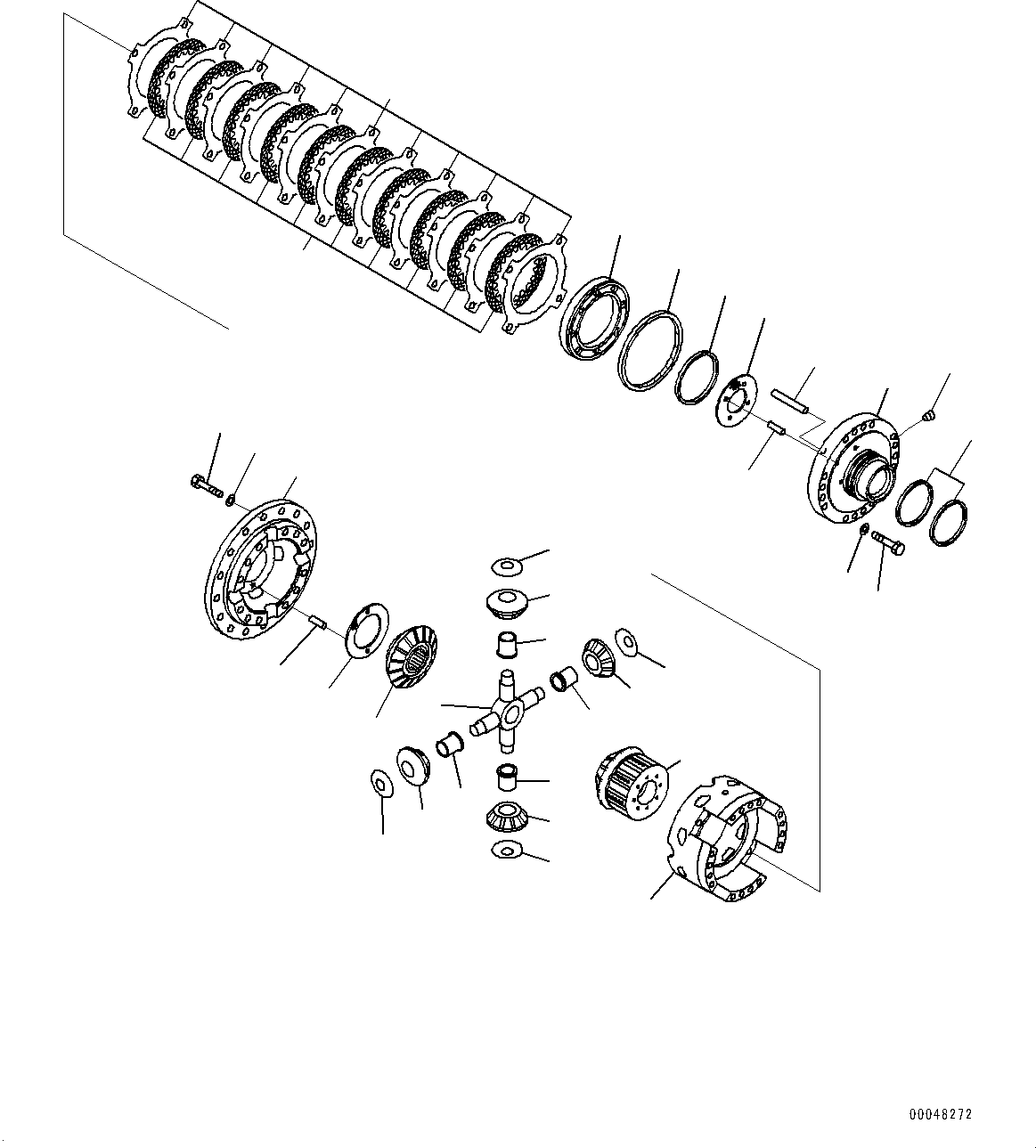

Rear Axle, Differential (#2633-)(F020002 : F3560-001002)
Номер на схеме Каталожный номер Название Количество Детали
? 56B-22-20006 Axle Assembly, Rear 1
SN: 2637-
KIT-FLAG: _-
SCC:
SERIALNO: 2637-
? 56B-22-20005 Axle Assembly, Rear 1
SN: 2633-2636
KIT-FLAG: _-
SCC: A2
SERIALNO: 2633-2636
? 56B-22-11004 • Differential Lock Assembly, Rear 1
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56B-22-11600 • • Case Assembly 1
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? • • • Case 1
SN: 2633-
KIT-FLAG: _-
SCC: C1
SERIALNO: 2633-
? • • • Case 1
SN: 2633-
KIT-FLAG: _-
SCC: C1
SERIALNO: 2633-
? 175-21-12180 • • • Pin 2
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 01010-61685 • • • Bolt 12
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 01643-31645 • • • Washer 12
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56B-22-11531 • • Case 1
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 175-21-12180 • • Pin 2
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56B-22-11911 • • Piston 1
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56B-22-21420 • • Shaft 1
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 23C-22-51741 • • Pinion 4
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56B-22-11430 • • Gear, Side 1
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56B-22-11440 • • Gear, Side 1
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56B-22-11610 • • Disc 10
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56B-22-11620 • • Plate 11
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 561-88-68940 • • Pin 4
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56B-22-11460 • • Washer 1
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56B-22-11450 • • Washer 1
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 421-22-41570 • • Bushing 4
SN: 2968-
KIT-FLAG: _-
SCC:
SERIALNO: 2968-
? 56B-22-17170 • • Bushing 4
SN: 2633-2967
KIT-FLAG: _-
SCC: A1
SERIALNO: 2633-2967
? 56B-22-11770 • • Washer 4
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 103-15-12811 • • Seal Ring 1
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 415-15-12360 • • Seal Ring 1
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 14Y-22-13270 • • Seal Ring 2
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 01010-61465 • • Bolt 20
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 20D-14-11510 • • Washer 20
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 07043-70108 • • Plug, Taper 1
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-

Dump Trucks Komatsu / HM400-2 S/N 2848-UP (KAL Spec.)(0000630C) / Rear Axle, Differential (#2633-)(F020002 : F3560-001002)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
