Содержание Dump Trucks Komatsu HM400-2 S/N 2848-UP (KAL Spec.)(0000630C)
Torque Converter and Transmission, Forward Low Speed and Reverse Clutch (#(102284)-)(F003003 : F3300-001002A)
Номер на схеме Каталожный номер Название Количество Детали
? 56B-13-20004 Transmission Assembly 1
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56B-15-32010 • Clutch Assembly 1
SN: (102285-
KIT-FLAG: _-
SCC:
SERIALNO: (102285)-
? 56B-15-22110 • • Shaft and Cylinder Assembly, Forward Low and Reverse 1
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? • • • Shaft, Input 1
SN: 2633-
KIT-FLAG: _-
SCC: C1
SERIALNO: 2633-
? 56D-15-29790 • • • Plug 3
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? • • • Housing, Forward Low and Reverse 1
SN: 2633-
KIT-FLAG: _-
SCC: C1
SERIALNO: 2633-
? 56B-15-12630 • • Piston 2
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 714-07-12670 • • Disc 22
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 714-07-12680 • • Plate, Separate 24
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 714-07-12781 • • Spring, Wave 22
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 714-07-12711 • • Plate 1
SN: (102285-
KIT-FLAG: _-
SCC:
SERIALNO: (102285)-
? 56B-15-32710 • • Plate 1
SN: (102285-
KIT-FLAG: _-
SCC:
SERIALNO: (102285)-
? 714-07-12720 • • Ring, Snap 2
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 714-16-19210 • • Seal Ring, (Kit : K01) 2
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 714-16-19230 • • Seal Ring, (Kit : K01) 2
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56B-15-19520 • • Washer, Thrust 3
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56B-15-19530 • • Washer, Thrust 1
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56B-15-19430 • • Bearing, Needle 2
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56B-15-19440 • • Bearing, Needle 2
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56B-15-12930 • • Spacer 1
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56B-15-12414 • • Gear 1
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56B-15-32420 • • Gear 1
SN: (102285-
KIT-FLAG: _-
SCC:
SERIALNO: (102285)-
? 56B-15-32530 • • Gear 1
SN: (102285-
KIT-FLAG: _-
SCC:
SERIALNO: (102285)-
? 56B-15-12960 • • Spacer 1
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 714-07-19340 • • Bearing, Roller 2
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56B-15-29220 • Seal Ring, (Kit : K01) 2
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 714-21-19810 • Seal Ring, (Kit : K01) 2
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-
? 56D-15-19250 • Seal Ring, (Kit : K01) 3
SN: 2633-
KIT-FLAG: _-
SCC:
SERIALNO: 2633-

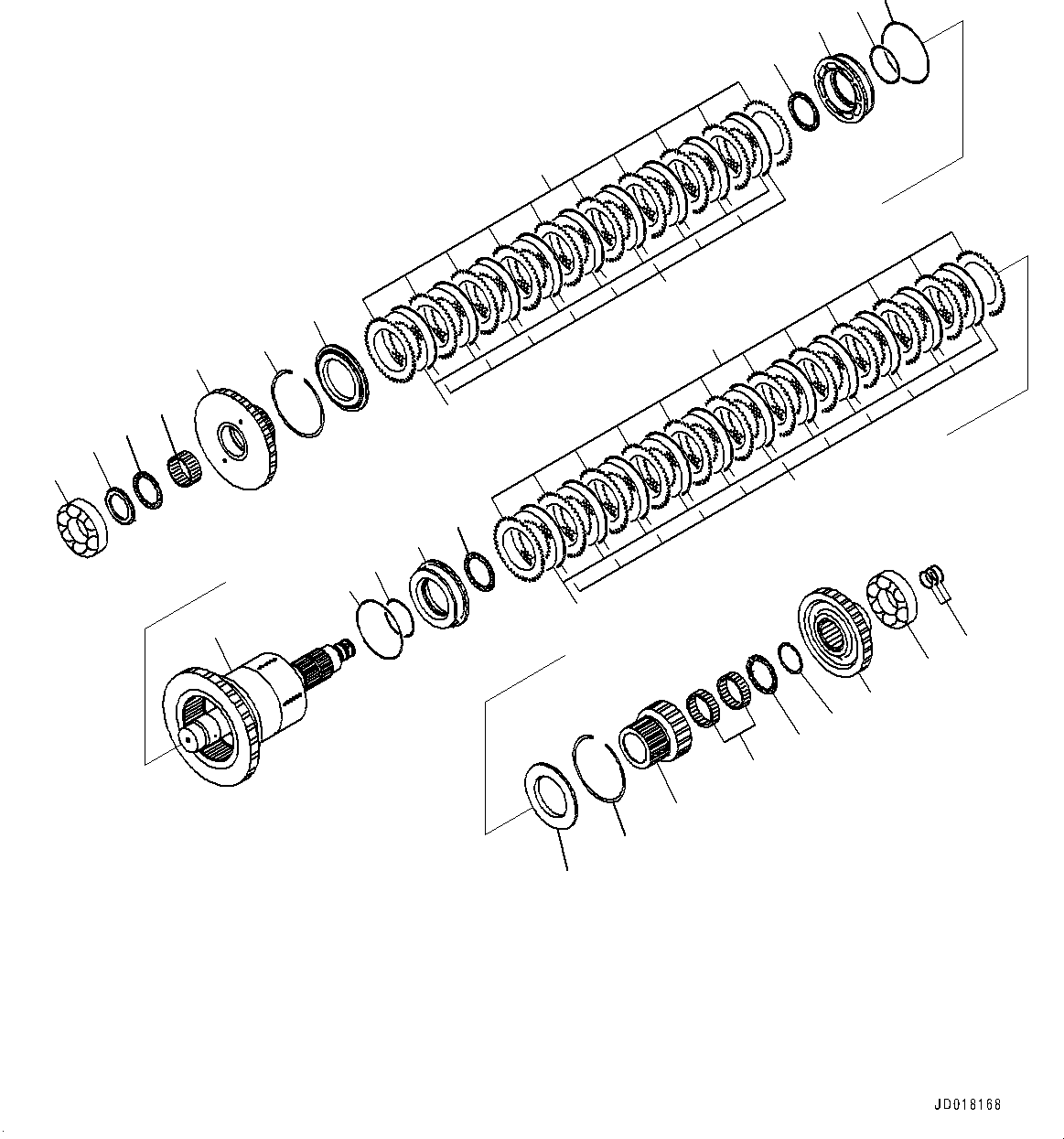

Dump Trucks Komatsu / HM400-2 S/N 2848-UP (KAL Spec.)(0000630C) / Torque Converter and Transmission, Forward Low Speed and Reverse Clutch (#(102284)-)(F003003 : F3300-001002A)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
