Содержание Dump Trucks Komatsu HD785-7 S/N 30001-UP (KAL Spec.)(0000643C)

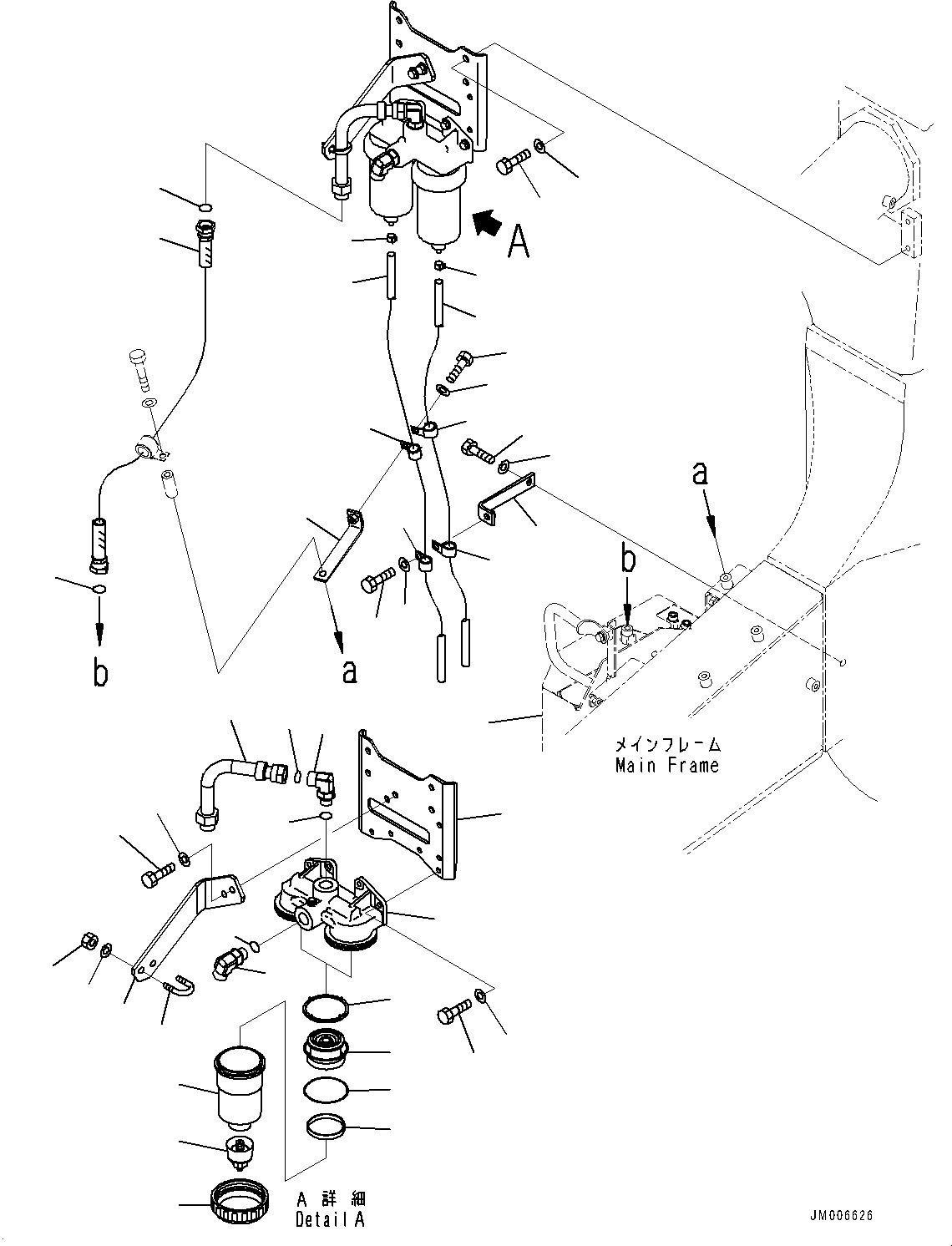

Fuel Piping, Water Separator (1/2) (#30001-)(D010006 : D0200-008006)
Номер на схеме Каталожный номер Название Количество Детали
? 561-84-81410 Bracket 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 600-311-5310 Water Separator 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 600-311-9510 • Head 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 600-311-9370 • Screen 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 600-311-5320 • Case 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 600-311-5230 • Valve Assembly 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 600-311-9390 • Ring 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 600-311-9360 • O-ring 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 600-311-9380 • Ring 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 600-311-9460 • Gasket 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81030 Bolt 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31032 Washer 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 02782-10628 Elbow 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 02896-11018 O-ring 3
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 07002-12434 O-ring 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 561-84-81580 Tube 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 561-84-81430 Bracket 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81230 Bolt 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 07283-32738 Clip, Pipe 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31032 Washer 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01597-01009 Nut 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 07270-41008 Tube 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 07270-41008 Tube 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 07285-00130 Clip 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 02762-00610 Hose, Face Seal Type 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81225 Bolt 5
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 5
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 154-916-3550 Bracket 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 04434-52112 Clip 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81230 Bolt 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? (561-84-81620) Cover
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
J3310-001003

Dump Trucks Komatsu / HD785-7 S/N 30001-UP (KAL Spec.)(0000643C) / Fuel Piping, Water Separator (1/2) (#30001-)(D010006 : D0200-008006)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
