Содержание Dump Trucks Komatsu HD785-7 S/N 30001-UP (KAL Spec.)(0000643C)

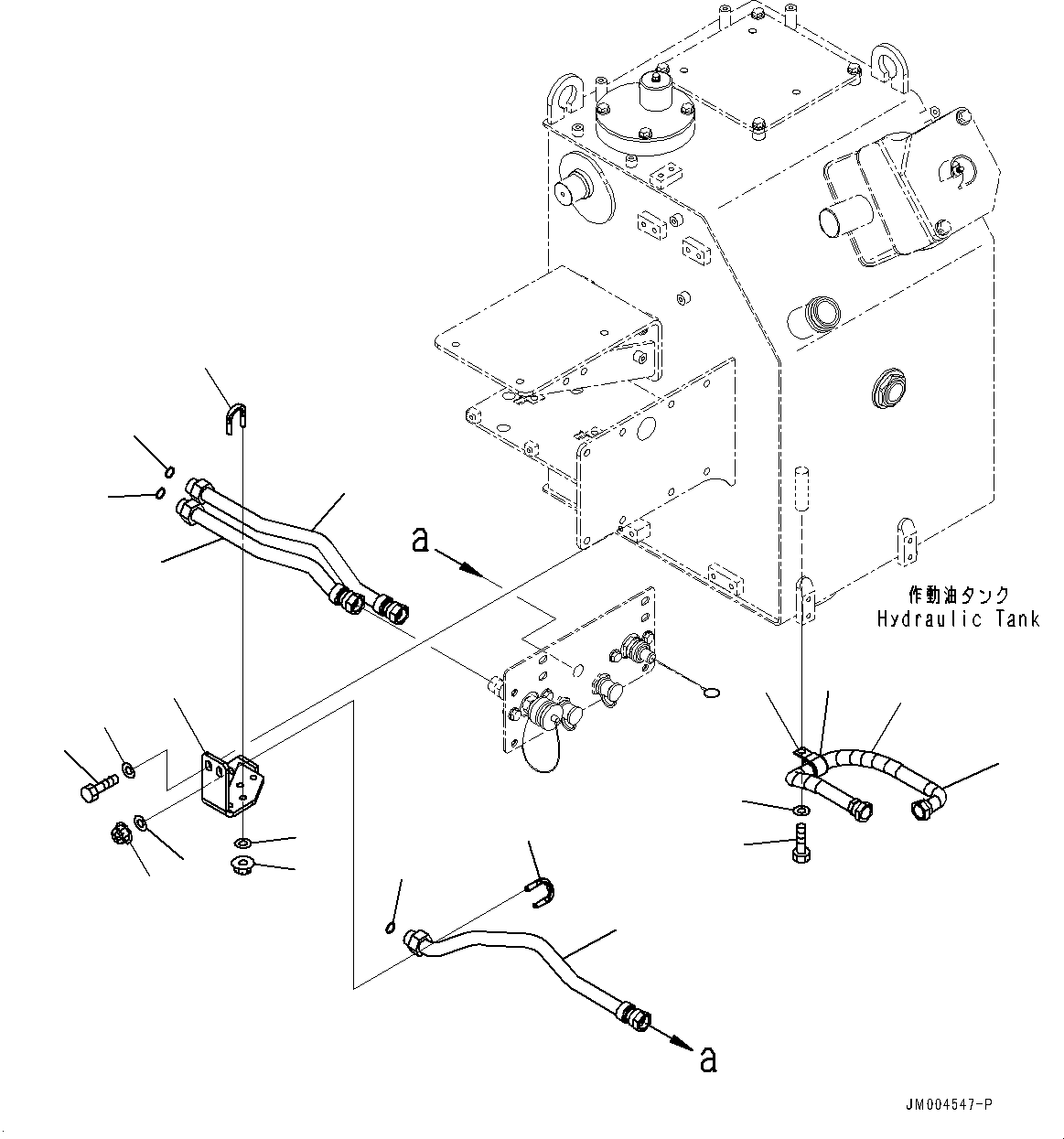

Hydraulic Tank, Quick Charge Related Parts (1/2) (#30001-)(H001031 : H0100-012028)
Номер на схеме Каталожный номер Название Количество Детали
? 561-98-85212 Bracket 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 561-98-85830 Bracket 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81225 Bolt 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 42C-16-11340 Receiver 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 42C-16-11360 Nut 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 42C-60-15220 Receiver 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 42C-60-15230 Cap 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 42C-04-13440 Receiver 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 42C-04-13450 Cap 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 569-61-84770 Nipple 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 02896-21018 O-ring 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 42C-16-11350 O-ring 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 02781-00628 Union 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 02896-21018 O-ring 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 07002-22434 O-ring 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 427-Z89-4250 Joint 3
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 19M-61-35140 Tee 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 561-98-85341 Tee 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 08037-02512 Grommet 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 56D-89-31200 Valve 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 418-T80-3281 Elbow 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 425-43-38641 Tee 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 02782-10311 Elbow 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 02896-21009 O-ring 6
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 07000-F2011 O-ring 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 07002-21423 O-ring 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 07002-22034 O-ring 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81220 Bolt 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31232 Washer 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-

Dump Trucks Komatsu / HD785-7 S/N 30001-UP (KAL Spec.)(0000643C) / Hydraulic Tank, Quick Charge Related Parts (1/2) (#30001-)(H001031 : H0100-012028)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
