Содержание Dump Trucks Komatsu HD785-7 S/N 30001-UP (-40 deg C Spec.)(0000642C)

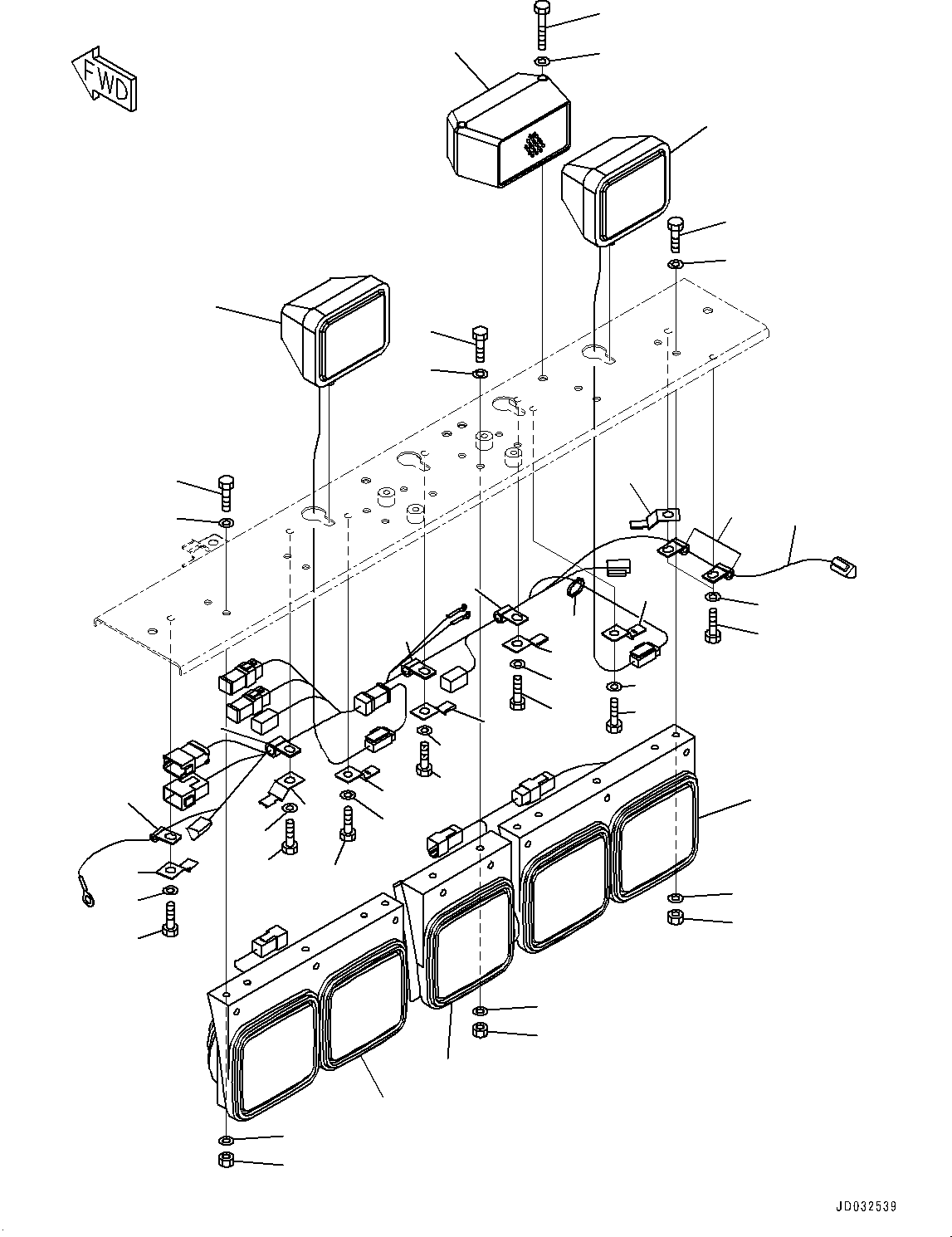

Rear Combination Lamp and Backup Alarm, Lamp and Buzzer (#30001-)(E008002 : E0302-010002)
Номер на схеме Каталожный номер Название Количество Детали
? 421-06-23350 Lamp Assembly 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 421-06-23320 • Lens 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 421-06-23330 • Bulb, 70watt 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 08164-B0000 Alarm, Back-up 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81095 Bolt 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31032 Washer 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 56B-06-15620 Lamp, Combination, Rear 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 566-06-14340 • Lens, Red 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 566-06-14350 • Lens, Yellow 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 7821-92-1340 • Connector 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 7821-92-1440 • Holder 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 7821-92-1010 • Terminal 5
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 7821-92-1110 • Grommet 5
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 7821-92-1130 • Plug 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01220-30416 • Screw, Philips Head 16
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 08102-02403 • Bulb, 3watt 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 08104-12420 • Bulb, 25/10watt 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 08105-12420 • Bulb, 25watt 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 56B-06-15630 Lamp, Combination, Rear 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 566-06-14340 • Lens, Red 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 566-06-14350 • Lens, Yellow 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 7821-92-1340 • Connector 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 7821-92-1440 • Holder 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 7821-92-1010 • Terminal 5
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 7821-92-1130 • Plug 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01220-30416 • Screw, Philips Head 16
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 08105-12420 • Bulb, 25watt 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 7821-92-1130 • Plug 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 08102-02403 • Bulb, 3watt 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 08104-12420 • Bulb, 25/10watt 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 566-06-6D330 Lamp 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 566-06-14360 • Lens 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01220-30416 • Screw, Philips Head 7
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 08104-12420 • Bulb, 25/10watt 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? • Connector Body Assembly 1
SN: 30001-
KIT-FLAG: _-
SCC: C1
SERIALNO: 30001-
? • Connector Body Assembly 1
SN: 30001-
KIT-FLAG: _-
SCC: C1
SERIALNO: 30001-
? 01010-80825 Bolt 8
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-30823 Washer 8
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-30823 Washer 8
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01580-10806 Nut 8
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 561-84-86130 Wiring Harness 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 04434-52210 Clip 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 04434-51710 Clip 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 04434-51010 Clip 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 04434-50810 Clip 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 04434-50510 Clip 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 08053-01510 Clip 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 08193-21012 Clip 5
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81016 Bolt 8
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31032 Washer 8
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 08034-20414 Band, Black 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-

Dump Trucks Komatsu / HD785-7 S/N 30001-UP (-40 deg C Spec.)(0000642C) / Rear Combination Lamp and Backup Alarm, Lamp and Buzzer (#30001-)(E008002 : E0302-010002)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
