Содержание Engines Komatsu SAA12V140E-3B S/N 505077-UP (For HD785-7/HD785AT-7)(0000644C)

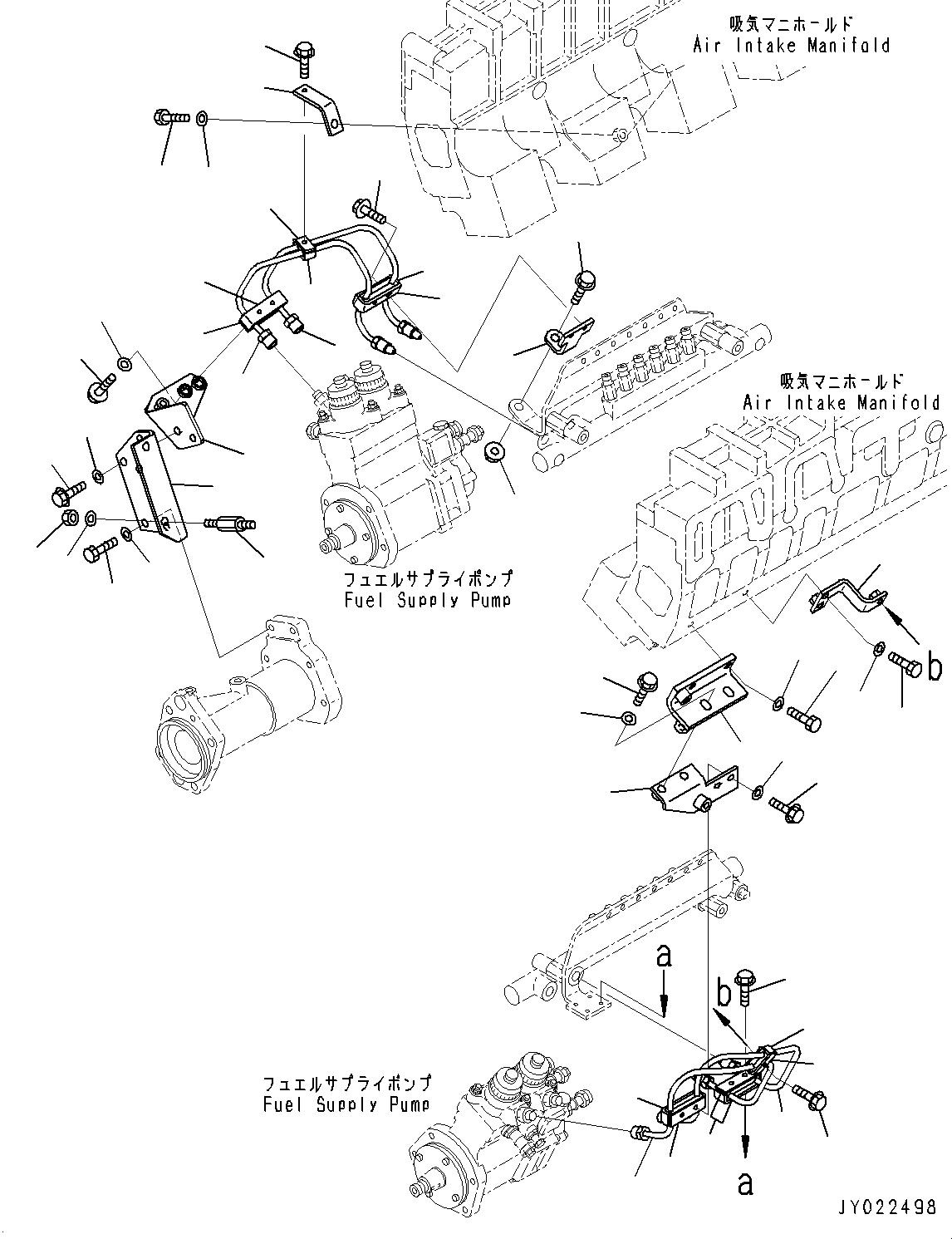

Fuel Supply Pump Piping, Supply Pump to Common Rail (#505077-)(D012004 : A4050-002004)
Номер на схеме Каталожный номер Название Количество Детали
? 6219-71-5141 Tube, Supply L.H. 2
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 6219-71-5121 Tube, Supply R.H. 2
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 6219-71-4550 Bracket 1
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 01010-81030 Bolt 2
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 01643-31032 Washer 2
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 6219-71-4470 Bracket 1
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 01010-81030 Bolt 2
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 01643-31032 Washer 2
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 6219-71-4350 Bracket 1
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 01010-81025 Bolt 2
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 01643-31032 Washer 2
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 6219-71-4340 Bracket 1
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 01010-81025 Bolt 2
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 01643-31032 Washer 2
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 6215-71-4921 Bolt 1
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 01584-01008 Nut 2
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 01643-31032 Washer 2
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 6219-71-5490 Bracket 1
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 01010-81025 Bolt 1
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 01643-31032 Washer 1
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 6219-71-5350 Bracket 1
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 01010-81025 Bolt 1
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 01643-31032 Washer 1
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 6217-71-5281 Bracket 1
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 01435-01025 Bolt 1
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 01584-01008 Nut 1
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 6217-71-5171 Clamp 2
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 6217-71-5211 Clamp 2
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 01435-00640 Bolt 4
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 01643-30823 Washer 4
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 6217-71-6640 Clamp 1
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 6217-71-6650 Clamp 1
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 01435-00630 Bolt 1
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 6166-85-6721 Clamp 2
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 01435-00840 Bolt 1
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 6217-71-5211 Clamp 4
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-
? 01435-00630 Bolt 4
SN: 505077-
KIT-FLAG: _-
SCC:
SERIALNO: 505077-

Engines Komatsu / SAA12V140E-3B S/N 505077-UP (For HD785-7/HD785AT-7)(0000644C) / Fuel Supply Pump Piping, Supply Pump to Common Rail (#505077-)(D012004 : A4050-002004)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
