Содержание Bulldozers Komatsu D61PX-23 S/N 30001-UP(0000655C)

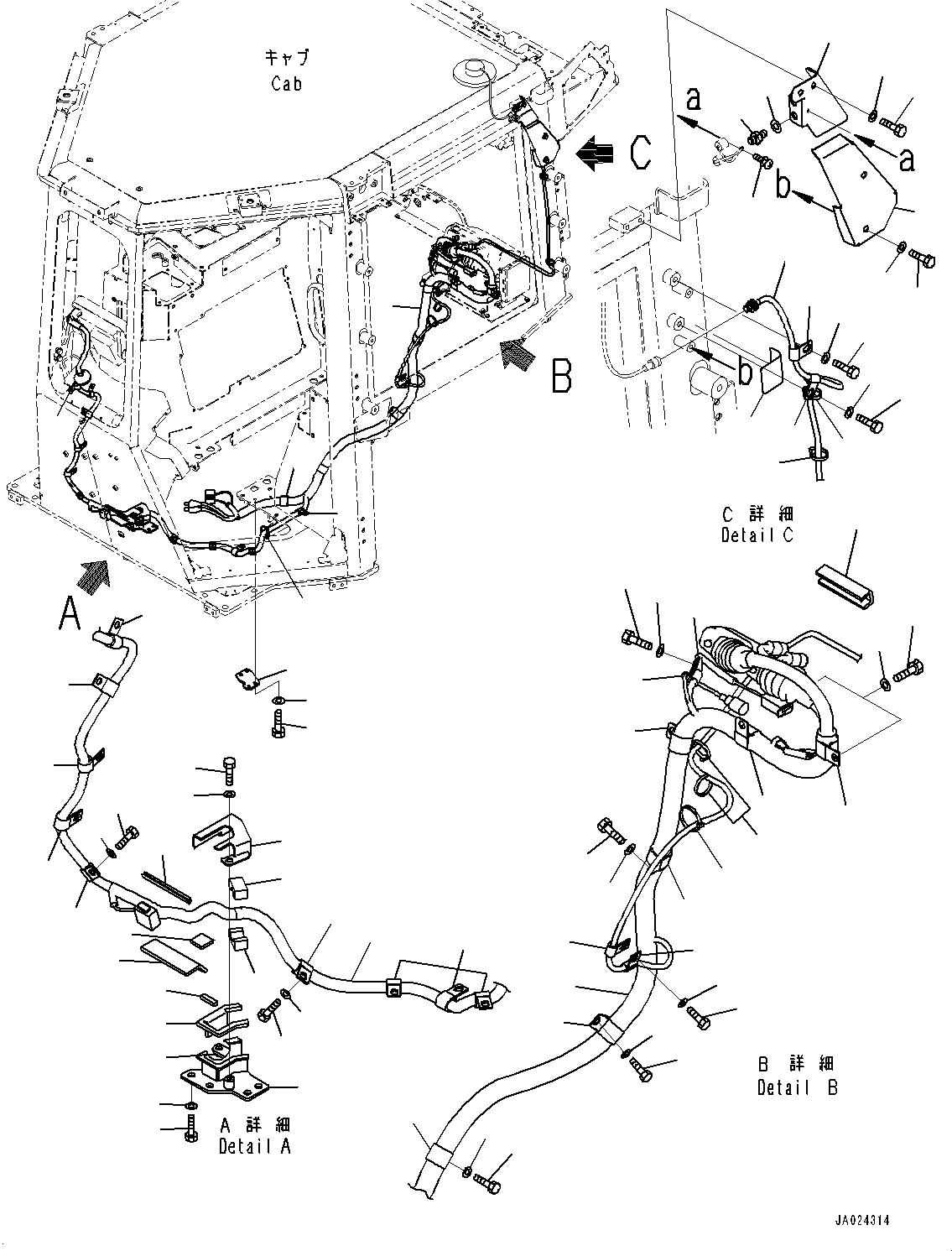

Cab Electrical Unit, Wiring Harness (#31989-)(K019003 : K0230-002002A)
Номер на схеме Каталожный номер Название Количество Детали
? 12Y-06-26871 Wiring Harness 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 04434-51410 Clip 6
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81020 Bolt 6
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31032 Washer 6
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 04434-51710 Clip 5
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81020 Bolt 3
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31032 Washer 3
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 08034-20519 Band 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 04434-52711 Clip 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 142-06-13540 Clip 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81020 Bolt 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31032 Washer 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 142-06-13540 Clip 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-D1020 Bolt 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-71032 Washer 4
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 04434-50610 Clip 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-D1020 Bolt 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-71032 Washer 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 04434-51010 Clip 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 04434-50810 Clip 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81020 Bolt 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31032 Washer 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 08034-20519 Band 7
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 04434-50810 Clip 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-D1020 Bolt 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-71032 Washer 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01023-60308 Screw 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 12Y-978-3791 Sheet 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 12Y-06-26681 Cover 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-80820 Bolt 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-30823 Washer 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 12Y-06-38350 Cover 1
SN: 31989-
KIT-FLAG: _-
SCC:
SERIALNO: 31989-
? 12Y-06-28360 • Sheet 1
SN: 31989-
KIT-FLAG: _-
SCC:
SERIALNO: 31989-
? 12Y-06-28370 • Sheet 1
SN: 31989-
KIT-FLAG: _-
SCC:
SERIALNO: 31989-
? 01580-00806 • Nut 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81020 Bolt 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31032 Washer 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 12Y-06-13380 Seal 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 12Y-06-26731 Cushion 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 12Y-06-26771 Plate 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-81020 Bolt 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-31032 Washer 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 12Y-978-3791 Sheet 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 12Y-06-26661 Cover 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-D0816 Bolt 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-70823 Washer 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 12Y-06-26951 Cover 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01010-D0816 Bolt 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-70823 Washer 2
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 14X-06-63860 Plug 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 01643-71032 Washer 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 12Y-06-27731 Plate 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-
? 12Y-06-28130 Seal 1
SN: 30001-
KIT-FLAG: _-
SCC:
SERIALNO: 30001-

Bulldozers Komatsu / D61PX-23 S/N 30001-UP(0000655C) / Cab Electrical Unit, Wiring Harness (#31989-)(K019003 : K0230-002002A)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
