Содержание Excavators Komatsu HB215LC-1M0 S/N 10001-UP(0000740C)

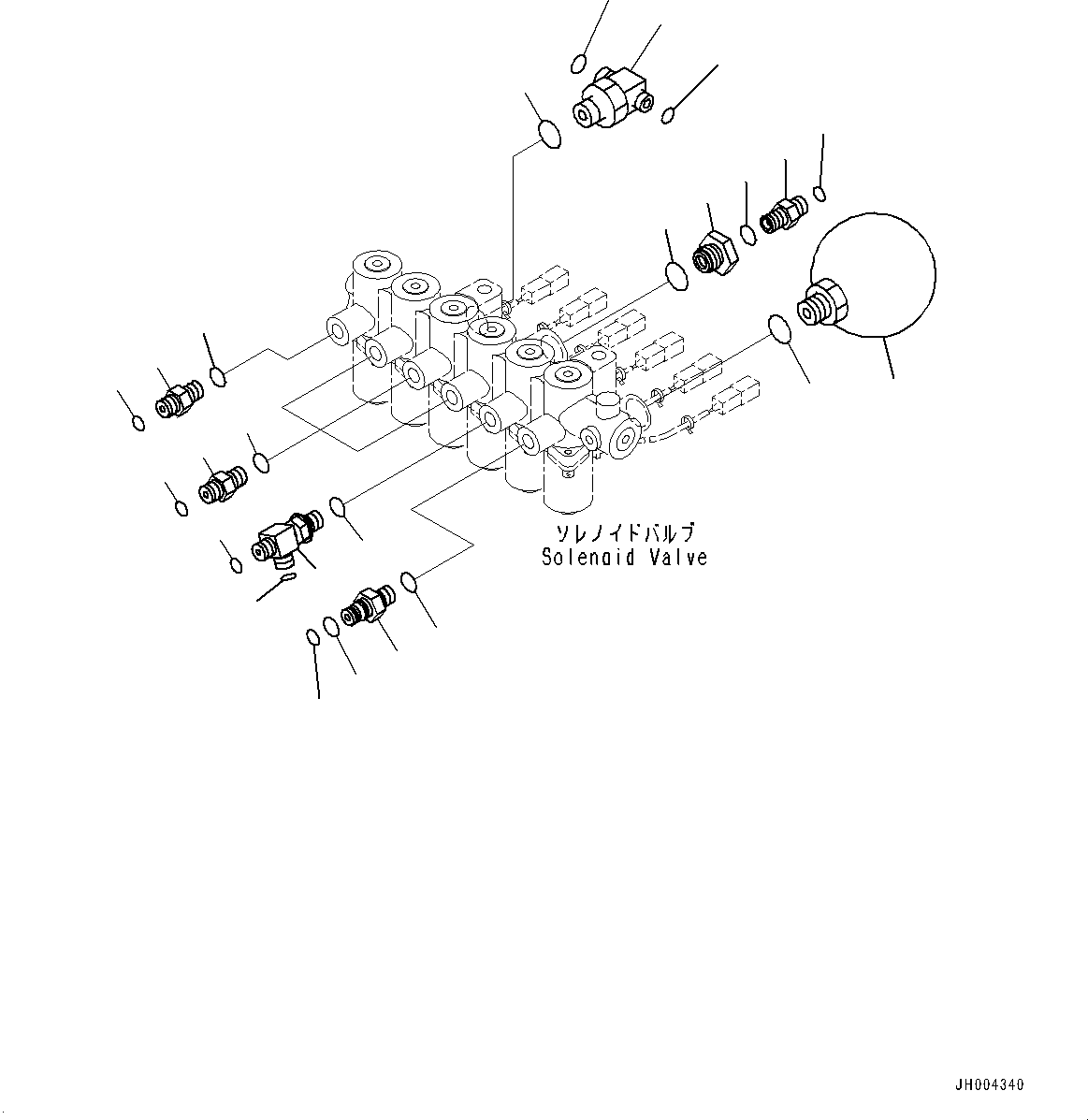

Quick Coupler Piping, Piping (#10001-)(H035002 : H1271-004002)
Номер на схеме Каталожный номер Название Количество Детали
? 20J-06-11580 Switch 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 07002-11423 O-ring 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 02782-10210 Elbow 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 02896-11008 O-ring 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 07002-11423 O-ring 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 02781-0031D Union 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 02896-11009 O-ring 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 07002-11423 O-ring 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 02783-10210 Elbow 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 02782-10210 Elbow 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 02896-11008 O-ring 2
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 07002-11423 O-ring 2
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 07040-11007 Plug 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 07002-11023 O-ring 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 07040-11409 Plug 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 07002-11423 O-ring 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 01010-81085 Bolt 2
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 01643-31032 Washer 2
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 207-62-72120 Elbow 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 07002-11423 O-ring 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 02896-11008 O-ring 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 205-62-34840 Bracket 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 01010-81255 Bolt 3
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 01643-31232 Washer 3
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 20Y-62-K6880 Bracket 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 195-33-11220 Spacer 2
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 01010-81250 Bolt 2
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 01643-31232 Washer 2
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 20Y-62-K6870 Bracket 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 01010-81225 Bolt 2
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 01643-31232 Washer 2
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 203-62-21720 Spacer 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 04434-52312 Clip 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 01010-81275 Bolt 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 01643-31232 Washer 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 203-06-61730 Bracket 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 02777-002A5 Hose, Face Seal Type 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 04434-51712 Clip 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 02777-00315 Hose, Face Seal Type 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 04434-53412 Clip 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 08034-20536 Band 2
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 205-62-35461 Hose 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 04434-52112 Clip 3
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 07095-20314 Cushion 3
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 01010-81225 Bolt 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01643-31232 Washer 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 20Y-03-11220 Collar 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01010-81260 Bolt 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01643-31232 Washer 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 205-62-35491 Hose 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 04434-52112 Clip 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 07095-20314 Cushion 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 01010-81225 Bolt 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 01643-31232 Washer 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 04434-53412 Clip 2
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 07095-00421 Cushion 2
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 07094-11432 Clamp 2
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 07095-01453 Cushion 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 07094-11228 Clamp 2
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 07095-01245 Cushion 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 01010-81290 Bolt 2
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 01643-31232 Washer 2
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 01643-31232 Washer 1
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 01010-81295 Bolt 2
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 01643-31232 Washer 2
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 01580-11210 Nut 4
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
? 01643-31232 Washer 4
SN: 10004-
KIT-FLAG: _-
SCC:
SERIALNO: 10004-
