Содержание Excavators Komatsu PC800SE-8R1 S/N 70001-UP(0000751C)
PTO (Power Take Off), Lubrication Piping (#70001-)(B004003 : B0600-001003)
Номер на схеме Каталожный номер Название Количество Детали
? 209-01-42232 Bracket 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-81230 Bolt 4
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31232 Washer 4
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 209-01-42251 Filter Assembly 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 209-01-42260 • Element Assembly 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07000-F2065 • O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01011-81000 Bolt 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31032 Washer 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 418-62-35111 Elbow 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07000-E2018 O-ring 2
SN: 70070-
KIT-FLAG: _-
SCC:
SERIALNO: 70070-
? 07002-21823 O-ring 2
SN: 70001-70069
KIT-FLAG: _-
SCC:
SERIALNO: 70001-70069
? 02896-21012 O-ring 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 21S-62-31461 Union 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07000-E2011 O-ring 1
SN: 70070-
KIT-FLAG: _-
SCC:
SERIALNO: 70070-
? 07002-21423 O-ring 1
SN: 70001-70069
KIT-FLAG: _-
SCC:
SERIALNO: 70001-70069
? 02896-21009 O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 209-01-42311 Union 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02896-21012 O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07000-E2011 O-ring 1
SN: 70070-
KIT-FLAG: _-
SCC:
SERIALNO: 70070-
? 07002-21423 O-ring 1
SN: 70001-70069
KIT-FLAG: _-
SCC:
SERIALNO: 70001-70069
? 02762-00405 Hose, Face Seal Type 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02763-00311 Hose, Face Seal Type 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 04434-51612 Clip 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-81225 Bolt 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31232 Washer 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02762-00409 Hose, Face Seal Type 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 22S-62-14450 Bracket 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-81225 Bolt 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31232 Washer 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 04434-51912 Clip 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-81225 Bolt 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31232 Washer 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 203-62-61410 Joint 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07002-22434 O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 21N-64-36720 Tee 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02896-21015 O-ring 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07002-22434 O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02764-00506 Hose, Face Seal Type 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02762-00507 Hose, Face Seal Type 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 209-01-42281 Bracket 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-81225 Bolt 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31232 Washer 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07283-32738 Clip, Pipe 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01597-01009 Nut 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31032 Washer 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 04434-52312 Clip 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-81225 Bolt 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31232 Washer 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 209-01-42270 Bracket 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-81225 Bolt 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31232 Washer 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 04434-52312 Clip 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-81225 Bolt 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31232 Washer 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-

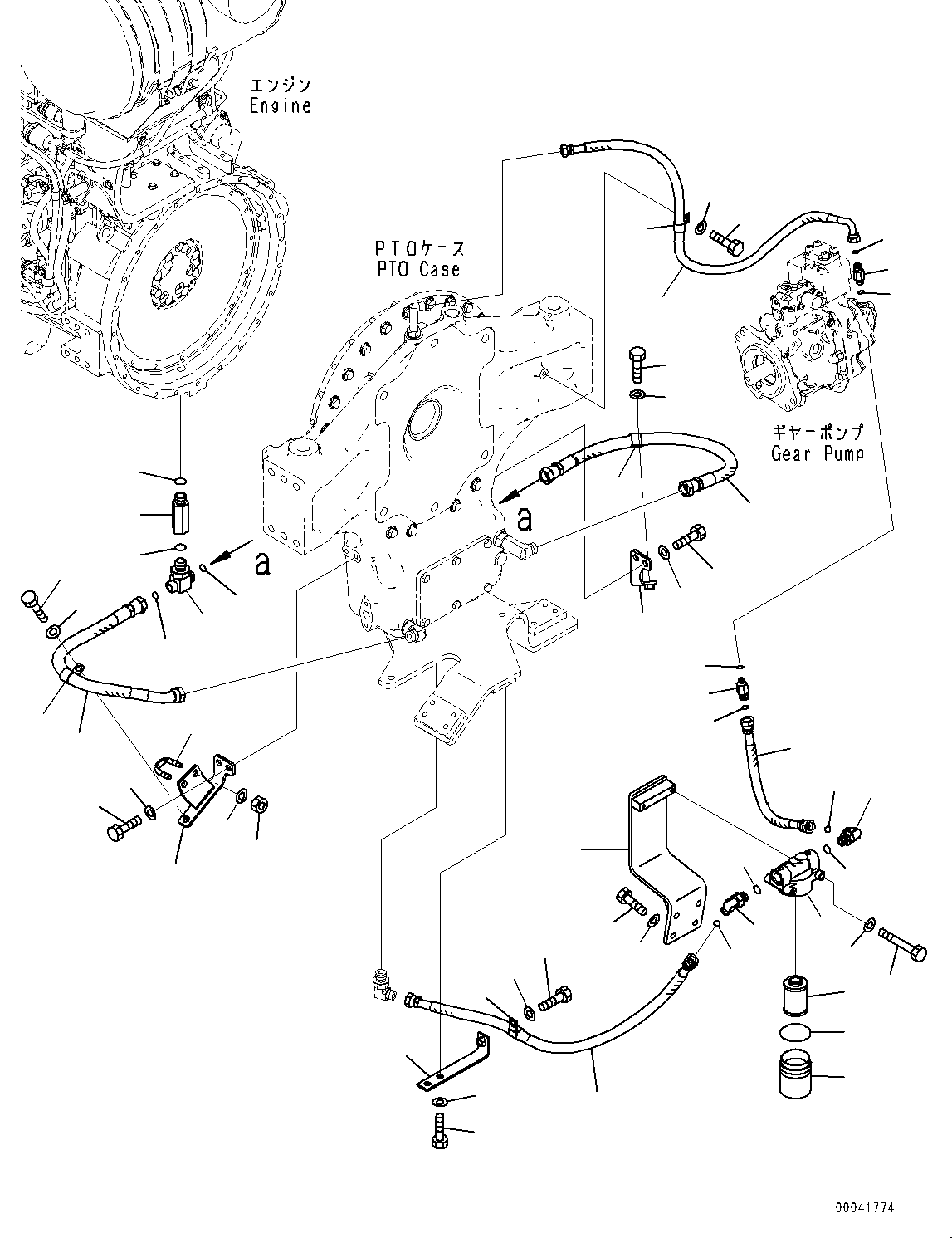

Excavators Komatsu / PC800SE-8R1 S/N 70001-UP(0000751C) / PTO (Power Take Off), Lubrication Piping (#70001-)(B004003 : B0600-001003)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
