Содержание Excavators Komatsu PC350LC-8M0 S/N 80001-UP(0000758C)

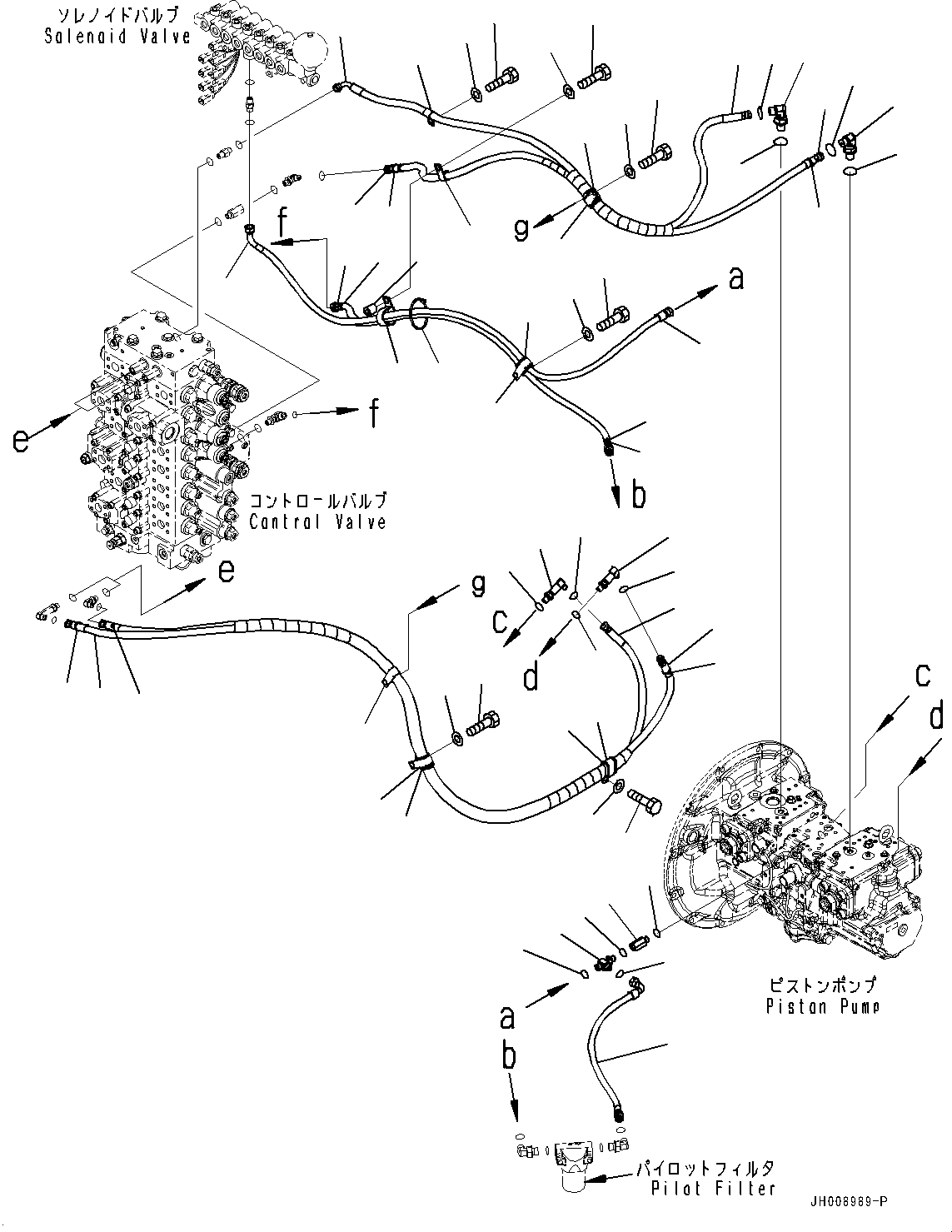

LS Piping (#80001-)(H031001 : H1810-005001)
Номер на схеме Каталожный номер Название Количество Детали
? 11Y-62-12160 Elbow 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 02896-11008 O-ring 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 07002-11423 O-ring 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 11Y-62-12370 Elbow 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 02896-11008 O-ring 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 07002-11423 O-ring 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 20Y-62-22160 Adapter 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 02896-11009 O-ring 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 07002-11423 O-ring 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 21N-64-36680 Tee 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 207-62-74743 Hose Assembly 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 20Y-62-22790 • Band, Red 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 04435-51812 Clip 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81220 Bolt 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31232 Washer 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 20Y-62-53651 Hose 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 207-62-42571 Hose 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 20Y-62-22790 Band, Red 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 207-62-77470 Hose 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 207-62-77460 Hose 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 20Y-62-22810 • Band, Yellow 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 207-62-75180 Hose 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 20Y-62-15951 Clip 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81225 Bolt 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31232 Washer 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 198-06-53630 Cushion 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 04435-52112 Clip 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 04434-51612 Clip 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 04434-51812 Clip 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81250 Bolt 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31232 Washer 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 195-33-11220 Spacer 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 08034-20536 Band 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-

Excavators Komatsu / PC350LC-8M0 S/N 80001-UP(0000758C) / LS Piping (#80001-)(H031001 : H1810-005001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
