Содержание Excavators Komatsu PC350LC-8M0 S/N 80001-UP(0000758C)
Cooling System, Shroud (1/2) (#80001-)(C001002 : C0100-007002)
Номер на схеме Каталожный номер Название Количество Детали
? 207-03-72261 Net 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01434-10616 Bolt, Wing 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-30623 Washer 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 207-03-72471 Net 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01434-10616 Bolt, Wing 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-30623 Washer 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 207-03-72121 Shroud 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81020 Bolt 7
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31032 Washer 7
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81030 Bolt 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31032 Washer 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 207-03-72481 Cover 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81030 Bolt 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31032 Washer 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81020 Bolt 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31032 Washer 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 207-03-72211 Cover 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81020 Bolt 3
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31032 Washer 3
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 207-03-72641 Seal 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 207-03-72491 Seal 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 207-03-72781 Seal 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 207-03-72880 Bracket 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81225 Bolt 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31232 Washer 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81235 Bolt 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31232 Washer 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 207-03-72671 Bracket 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81030 Bolt 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31032 Washer 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 207-03-72892 Bracket 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81020 Bolt 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31032 Washer 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 207-979-7971 Bracket 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81020 Bolt 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31032 Washer 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 207-979-7891 Bracket 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81020 Bolt 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31032 Washer 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 207-03-72361 Plate 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81235 Bolt 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31232 Washer 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 207-03-72761 Bracket 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31032 Washer 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01597-01009 Nut 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 07283-34949 Clip 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81030 Bolt 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31032 Washer 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 56D-03-31280 Plate 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 207-03-72271 Tube 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 07002-11423 O-ring 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 07040-11409 Plug 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 07000-13045 O-ring 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81245 Bolt 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31232 Washer 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 207-03-72511 Tube 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 07000-13045 O-ring 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 07040-11409 Plug 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 07002-11423 O-ring 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81245 Bolt 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31232 Washer 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-

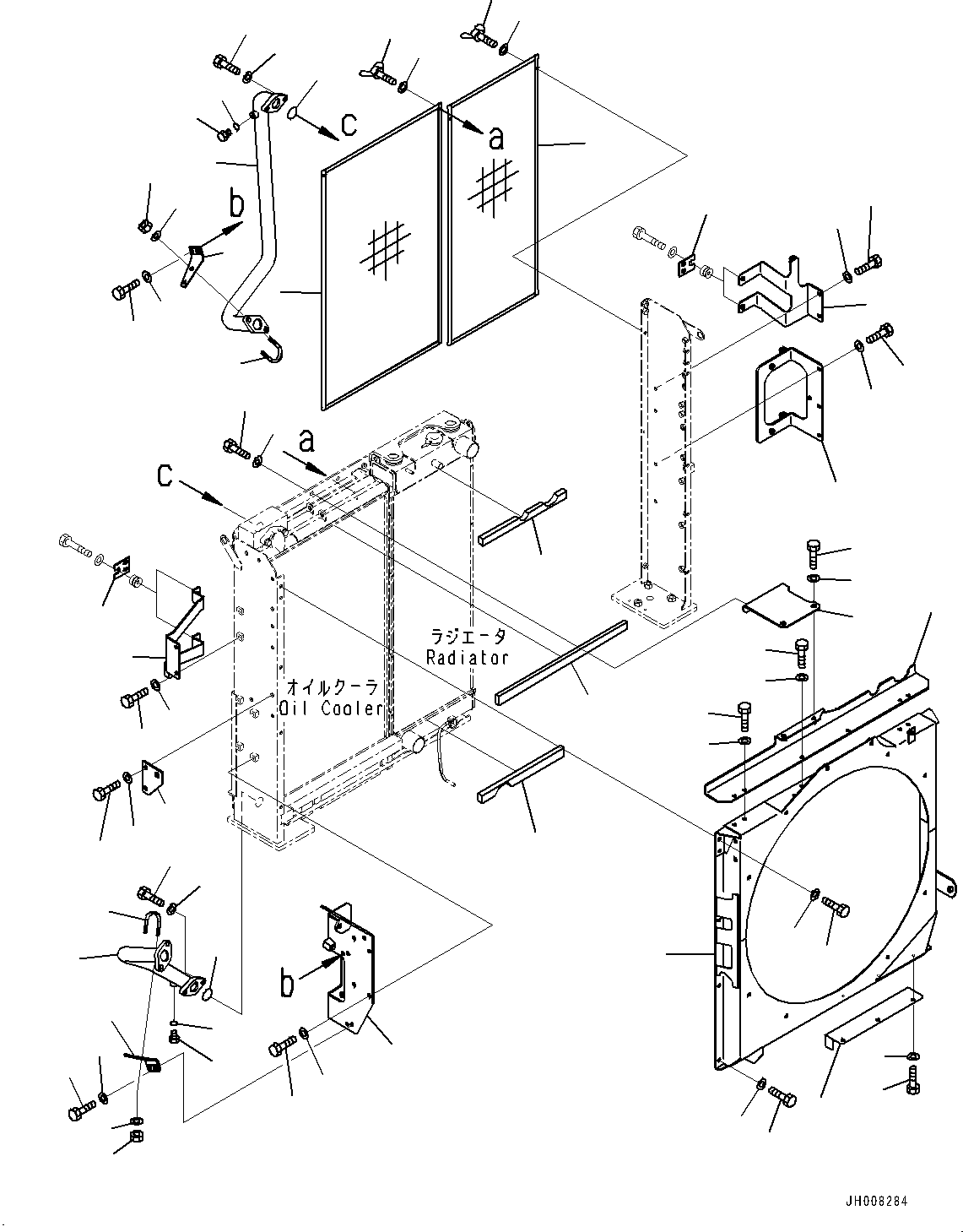

Excavators Komatsu / PC350LC-8M0 S/N 80001-UP(0000758C) / Cooling System, Shroud (1/2) (#80001-)(C001002 : C0100-007002)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
