Содержание Wheel Loaders Komatsu WA420-3(-40)(4200c0)

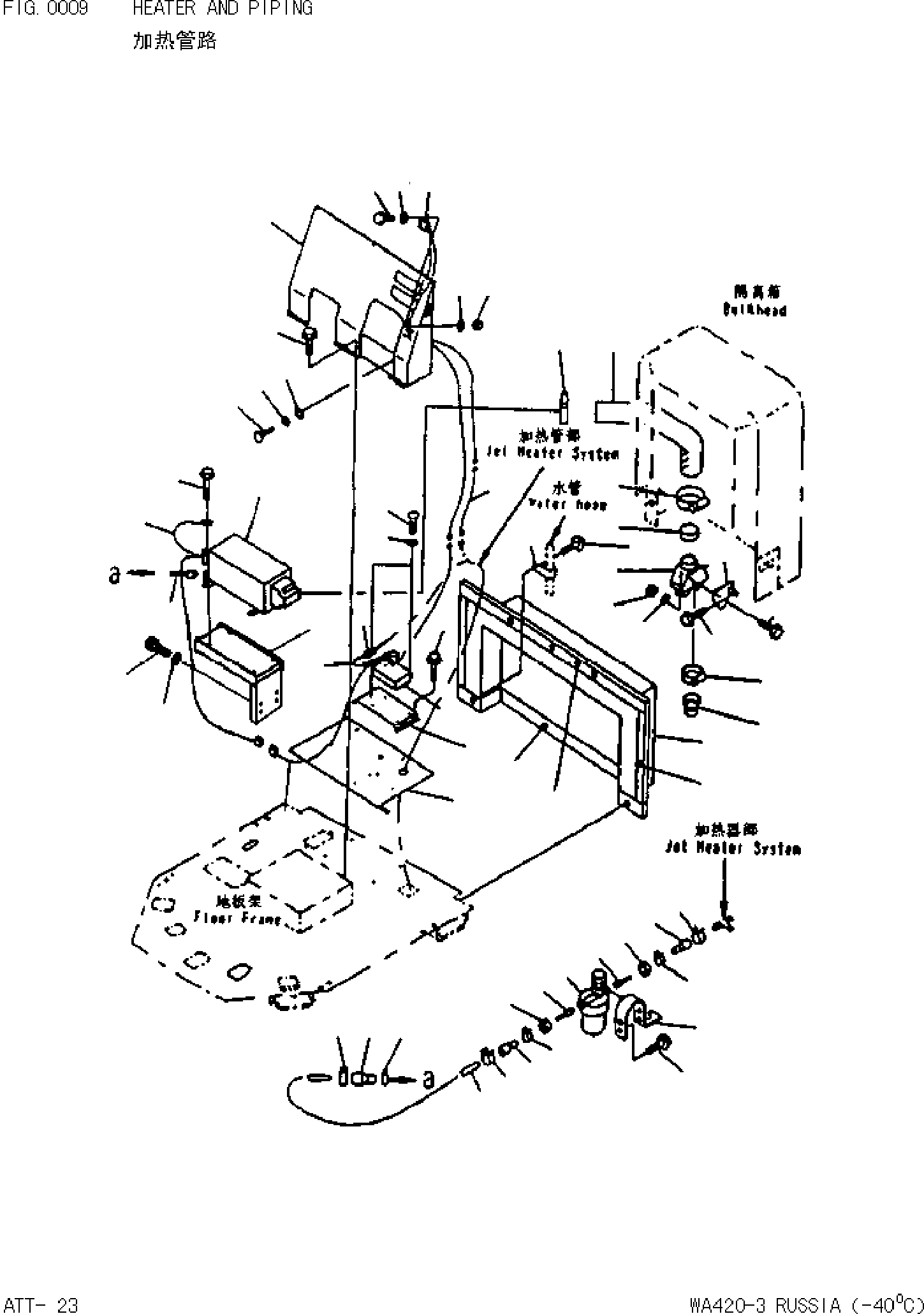

HEATER AND PIPING(|000012 : |000012)
Номер на схеме Каталожный номер Название Количество Детали
? 4195422261 COVER 1
Field_1:
Field_2:
? 0143501225 BOLT 2
Field_1:
Field_2:
? 423ACZ9111 PLATE 1
Field_1:
Field_2:
? 424W93Z550 BRACKET 1
Field_1:
Field_2:
? 423W93ZZ20 CONTROL BOX 1
Field_1:
Field_2:
? 423W93ZZ80 FUSE 1
Field_1:
Field_2:
? 0143500616 BOLT 8
Field_1:
Field_2:
? 423W93ZZ71 HARNESS 1
Field_1:
Field_2:
? 0122040616 SCREW 5
Field_1:
Field_2:
? 0164120608 WASHER 5
Field_1:
Field_2:
? 419S62Z910 COVER 1
Field_1:
Field_2:
? 0143500620 BOLT 3
Field_1:
Field_2:
? 0123210616 SCREW 1
Field_1:
Field_2:
? 0164330623 WASHER 1
Field_1:
Field_2:
? 4235621920 WASHER 1
Field_1:
Field_2:
? 423W93ZZ30 SWITCH 1
Field_1:
Field_2:
? 0137000208 SCREW 4
Field_1:
Field_2:
? 0164120305 WASHER 8
Field_1:
Field_2:
? 0158010302 NUT 4
Field_1:
Field_2:
? 424W93Z993 BRACKET 1
Field_1:
Field_2:
? 0164351645 WASHER 4
Field_1:
Field_2:
? 0101081630 BOLT 4
Field_1:
Field_2:
? 0143500820 BOLT 4
Field_1:
Field_2:
? 423W93ZZ61 HARNESS 1
Field_1:
Field_2:
? 423W93ZZ10 HEATER(MY50) 1
Field_1:
Field_2:
? 0728101159 CLAMP 2
Field_1:
Field_2:
? 424W93Z380 HOSE 1
Field_1:
Field_2:
? 424W93Z350 RUBBER 1
Field_1:
Field_2:
? 424W93Z340 BRANCH 1
Field_1:
Field_2:
? 424W93Z570 BRACKET 1
Field_1:
Field_2:
? 0143500612 BOLT 3
Field_1:
Field_2:
? 0164330623 WASHER 3
Field_1:
Field_2:
? 0158000605 NUT 3
Field_1:
Field_2:
? 0143501016 BOLT 1
Field_1:
Field_2:
? 0728100909 CLAMP 1
Field_1:
Field_2:
? 424W93Z210 REDUCER 1
Field_1:
Field_2:
? 20Y0411290 REDUCER 3
Field_1:
Field_2:
? 424W93Z310 CLAMP 3
Field_1:
Field_2:
? 424W93Z300 CLAMP 3
Field_1:
Field_2:
? 424W93Z230 PIPE 1
Field_1:
Field_2:
? 424W93Z120 FUEL FILTER 1
Field_1:
Field_2:
? 424W93Z240 EBLOW 2
Field_1:
Field_2:
? 424W93Z130 NUT 1
Field_1:
Field_2:
? 424W93Z250 EBLOW 1
Field_1:
Field_2:
? 424W93Z140 NUT 1
Field_1:
Field_2:
? 424W93Z190 BRACKET 1
Field_1:
Field_2:
? 0143500820 BOLT 2
Field_1:
Field_2:

Wheel Loaders Komatsu / WA420-3(-40)(4200c0) / HEATER AND PIPING(|000012 : |000012)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
