Содержание Excavators Komatsu PC490LC-10 S/N 80001-UP(0000599C)

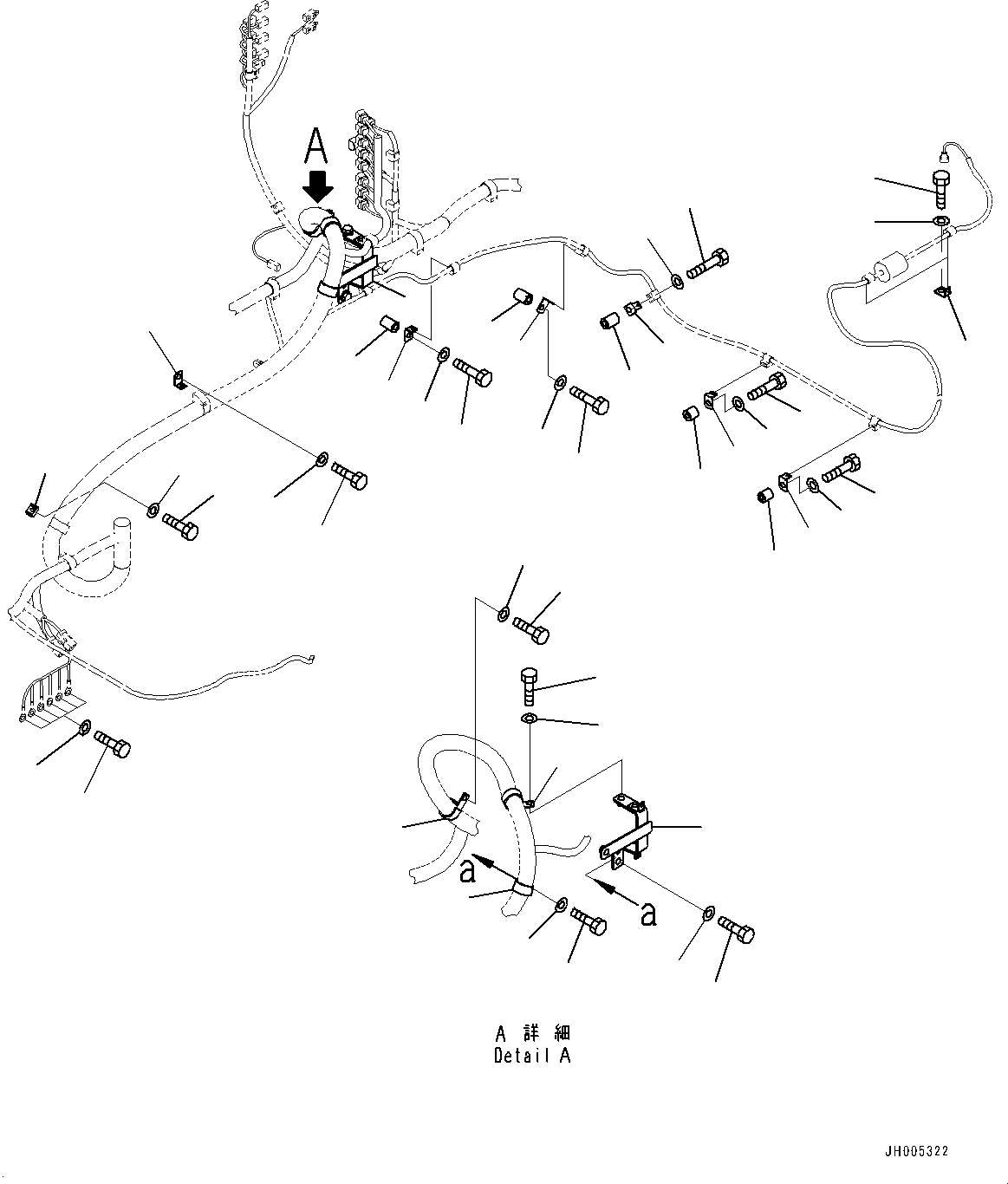

Electric Wiring Harness, Main Wiring Harness Clamp (1/5) (#80001-)(E002002 : E0200-001002)
Номер на схеме Каталожный номер Название Количество Детали
? 01010-81020 Bolt 6
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31032 Washer 6
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 08057-12012 Clip 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81225 Bolt 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31232 Washer 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 08057-12012 Clip 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81225 Bolt 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31232 Washer 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 207-06-41340 Bracket 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81225 Bolt 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31232 Washer 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 566-03-12620 Clip 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81225 Bolt 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31232 Washer 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 20Y-03-11220 Collar 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 08057-12012 Clip 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81260 Bolt 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31232 Washer 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 20Y-03-11220 Collar 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 08057-12012 Clip 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81265 Bolt 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31232 Washer 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 195-33-11220 Spacer 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 08057-12012 Clip 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81250 Bolt 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31232 Washer 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 08057-12012 Clip 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81225 Bolt 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31232 Washer 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 566-03-12620 Clip 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81235 Bolt 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31232 Washer 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-

Excavators Komatsu / PC490LC-10 S/N 80001-UP(0000599C) / Electric Wiring Harness, Main Wiring Harness Clamp (1/5) (#80001-)(E002002 : E0200-001002)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
