Содержание Excavators Komatsu PC490LC-10 S/N 80001-UP(0000599C)

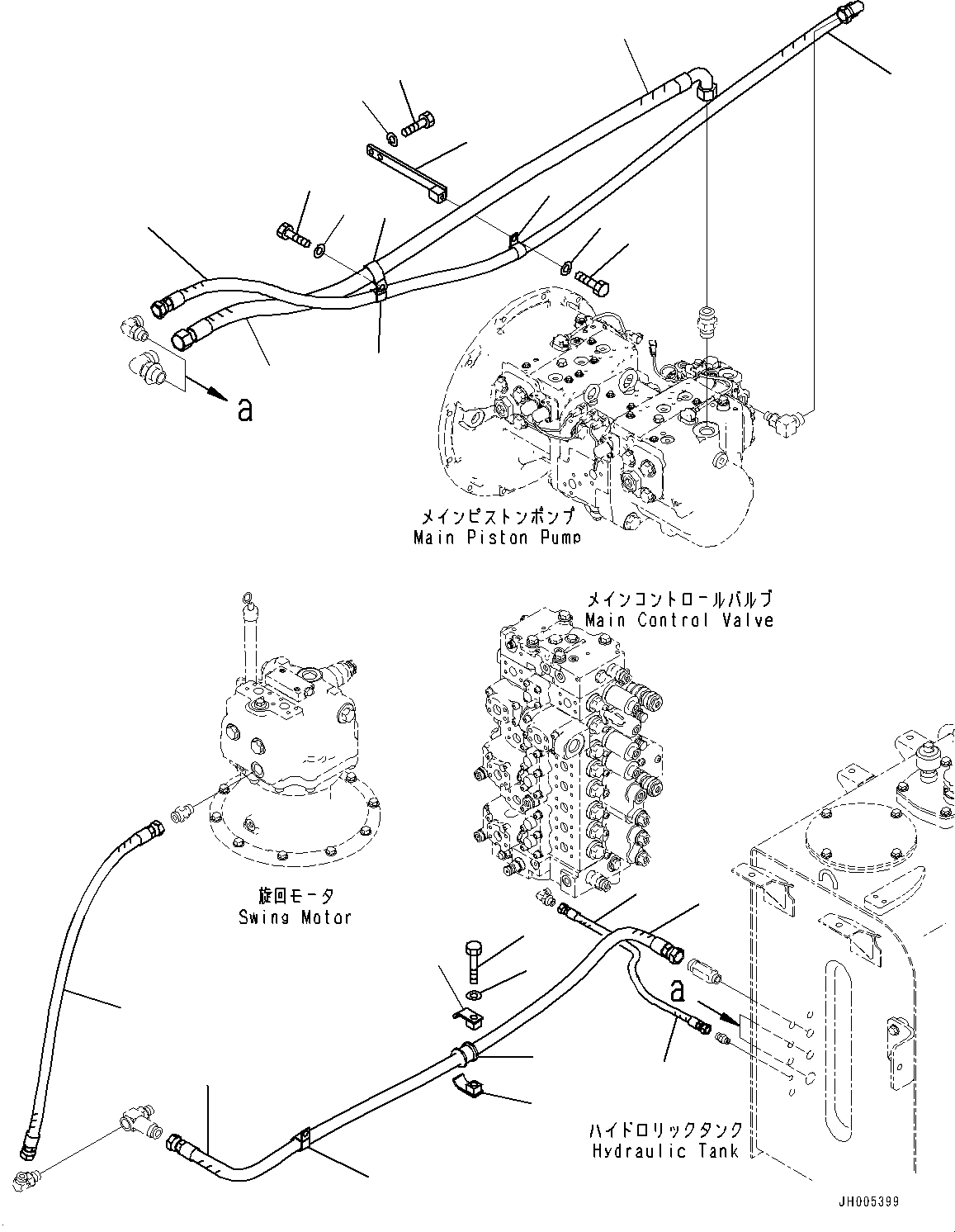

Boom Piping (#80001-)(H014001 : H1210-001001)
Номер на схеме Каталожный номер Название Количество Детали
? 208-62-71271 Tube 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 07000-13035 O-ring 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 07371-31049 Flange, Split 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 07372-21035 Bolt 8
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-51032 Washer 8
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 208-62-71281 Tube 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 07000-13035 O-ring 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 07371-31049 Flange, Split 6
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 07372-21035 Bolt 12
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-51032 Washer 12
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 208-62-71290 Tube 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 07000-13032 O-ring 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 07000-13035 O-ring 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 208-62-71741 Bracket 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 205-62-73430 • Seat 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81235 Bolt 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31232 Washer 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 207-62-52430 Clamp 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 205-62-73430 • Seat 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81230 Bolt 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 20Y-62-13450 Plate 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 207-62-71330 Clamp 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 205-62-73430 • Seat 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81230 Bolt 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31232 Washer 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 207-62-54770 Clamp 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 205-62-73430 • Seat 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81230 Bolt 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31232 Washer 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81270 Bolt 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31232 Washer 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 20Y-03-11220 Collar 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 207-62-52610 Hose 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 07000-13032 O-ring 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 206-62-51650 Hose 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 07000-13032 O-ring 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 07371-31049 Flange, Split 8
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 07372-21035 Bolt 16
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-51032 Washer 16
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 07372-21040 Bolt 12
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-51032 Washer 12
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? (208-62-41220) Hose
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
H0340-001001

Excavators Komatsu / PC490LC-10 S/N 80001-UP(0000599C) / Boom Piping (#80001-)(H014001 : H1210-001001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
