Содержание Wheel Loaders Komatsu WA1200-6 S/N 60001-UP (Chassis only)(0000607C)
Engine Related Parts, Air Cleaner Duct (#60001-60014)(B002002 : B0000-001002)
Номер на схеме Каталожный номер Название Количество Детали
? 42C-01-14211 Duct, R.H. 1
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 42C-01-14221 Duct, L.H. 1
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 01010-81230 Bolt 8
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 01643-31232 Washer 8
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 6162-13-5870 Hose 6
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 07299-00055 Clamp 12
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 42C-01-14530 Tube, L.H. 1
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 42C-01-14540 Tube, R.H. 1
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 42C-01-14510 Plate, L.H. 1
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 42C-01-14520 Plate, R.H. 1
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 01010-D1230 Bolt 4
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 01643-71232 Washer 4
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 42C-01-14550 Tube, L.H. 1
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 42C-01-14560 Tube, R.H. 1
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 42C-01-14570 Plate 1
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 07283-35150 Clip 4
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 01597-01009 Nut 8
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 01643-31032 Washer 8
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 01010-D1225 Bolt 4
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 01643-71232 Washer 4
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 6162-13-5870 Hose 4
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 07299-00055 Clamp 8
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 42C-01-14261 Tube, L.H. 1
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 42C-01-14271 Tube, R.H. 1
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 42C-01-14280 Bracket, L.H. 1
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 42C-01-14290 Bracket, R.H. 1
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 01010-D1230 Bolt 4
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 01643-71232 Washer 4
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 07283-35150 Clip 2
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 01597-01009 Nut 4
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 01643-31032 Washer 4
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 6162-13-5870 Hose 2
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 07299-00055 Clamp 4
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 600-815-8860 Indicator, Dust 4
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 08671-50020 Hose 2
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 427-01-21610 Elbow 1
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 08672-01000 Indicator 2
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 08671-50160 Hose 1
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 08671-50184 Hose 1
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 425-03-11420 Plate 1
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 425-03-11420 Plate 2
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 23B-06-44241 Bracket 1
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 01010-81020 Bolt 7
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 01643-31032 Washer 7
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 04434-51410 Clip 7
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 04434-51910 Clip 6
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 07095-40213 Cushion 6
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 01010-81025 Bolt 5
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014
? 01643-31032 Washer 5
SN: 60001-60014
KIT-FLAG: _-
SCC:
SERIALNO: 60001-60014

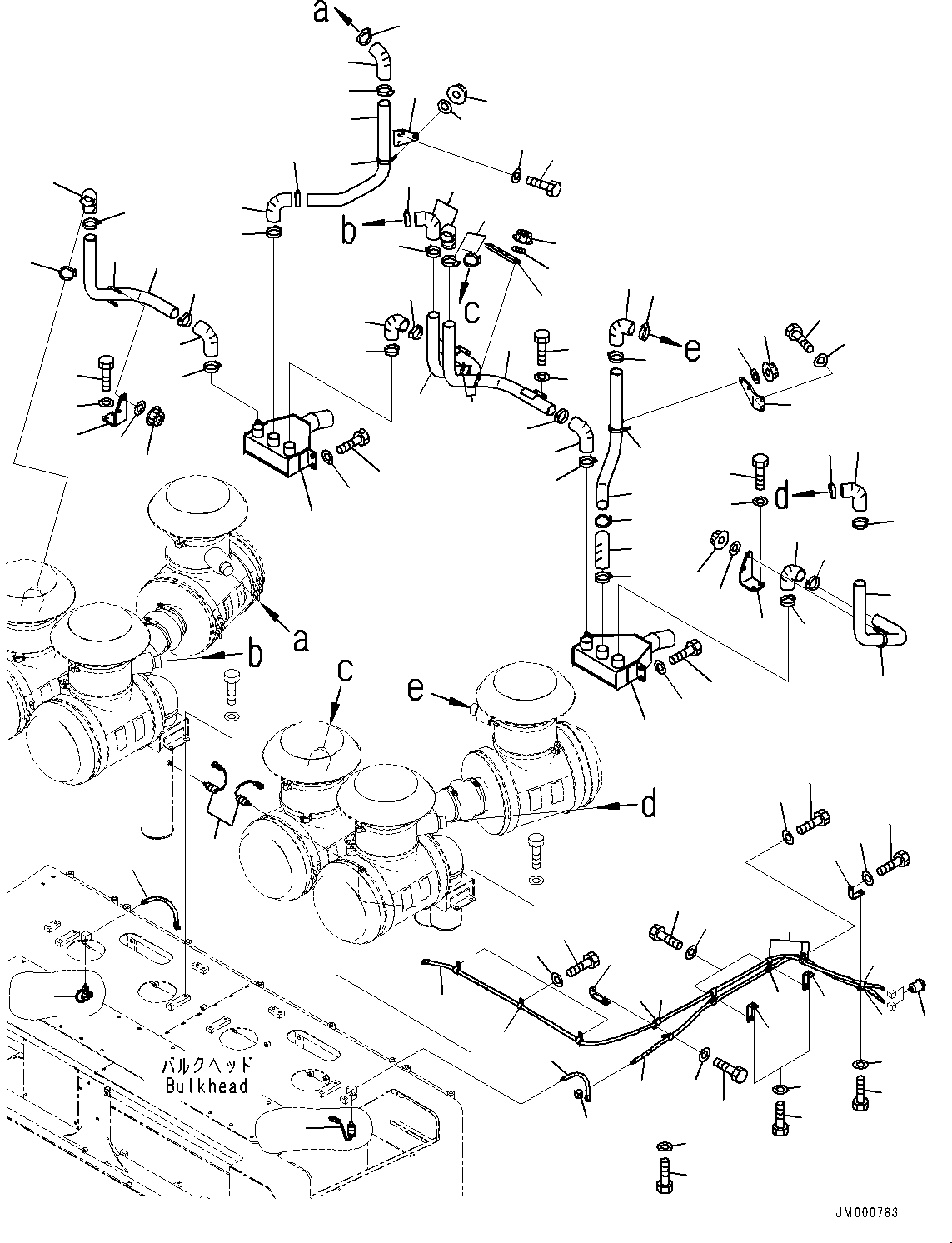

Wheel Loaders Komatsu / WA1200-6 S/N 60001-UP (Chassis only)(0000607C) / Engine Related Parts, Air Cleaner Duct (#60001-60014)(B002002 : B0000-001002)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
