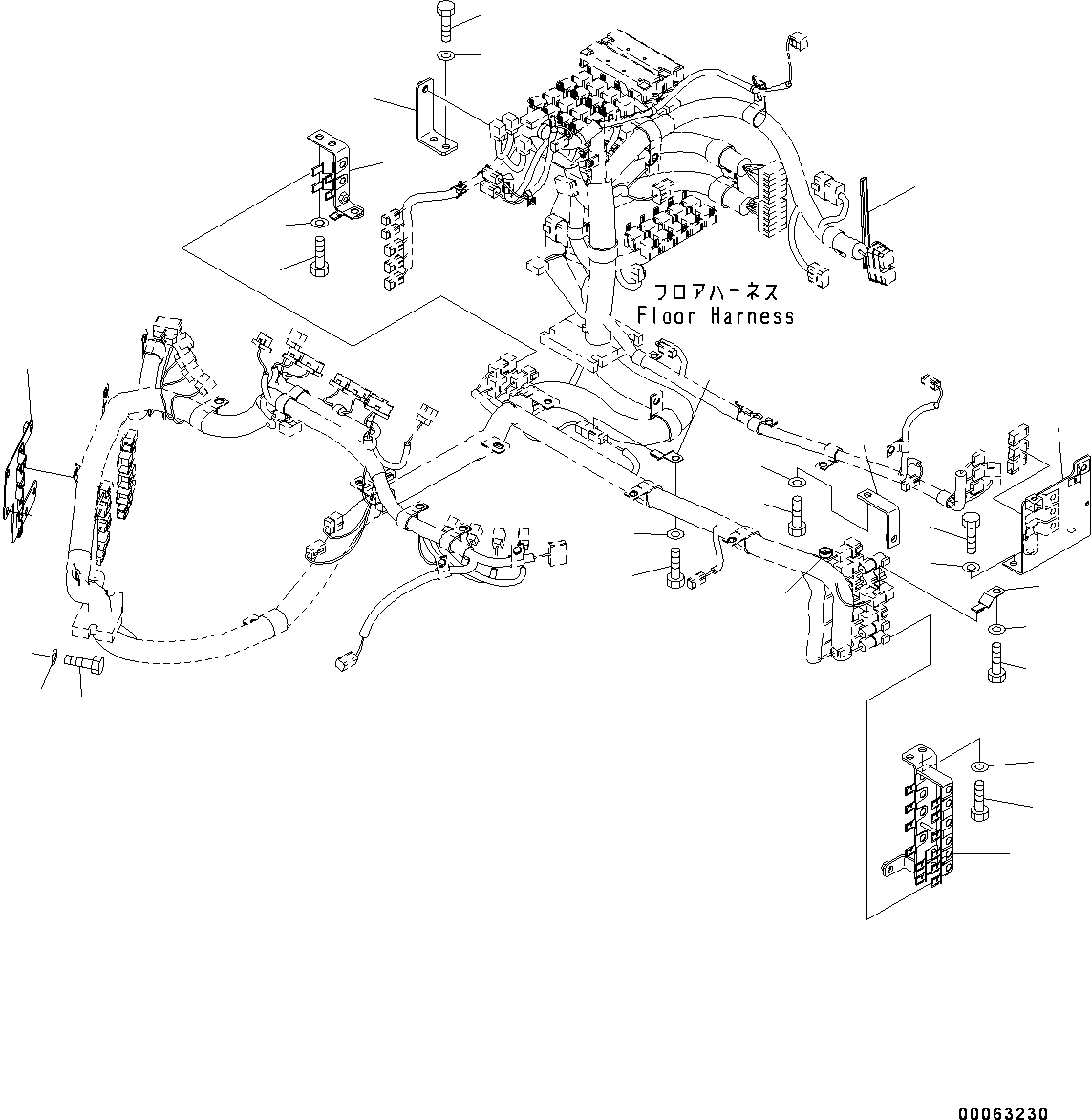

Содержание Wheel Loaders Komatsu WA250PZ-6 S/N 75896-UP (FOR KAL (Chassis only))(0000610C)
ROPS Cab and Floor Frame Group, Floor, Wiring Harness (1/3) (#75896-)(K002029 : K0210-009027)
Номер на схеме Каталожный номер Название Количество Детали
? 418-06-41412 Wiring Harness 1
SN: 77807-
KIT-FLAG: _-
SCC:
SERIALNO: 77807-
? 418-06-41411 Wiring Harness 1
SN: 75896-77806
KIT-FLAG: _-
SCC: A2
SERIALNO: 75896-77806
? 20Y-62-22790 • Band, Red 1
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 20Y-62-22820 • Band, Blue 1
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 20Y-62-22830 • Band, White 1
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 20Y-62-22850 • Band, Green 1
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 21J-06-13661 • Diode 4
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 8233-06-3350 • Diode 3
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? HM6440-0136 • F-Connector, Purple 1
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? HM6440-0135 • M-Connector, Purple 1
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? HM6400-0016 • F-Connector, Orange 5
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? HM6409-0075 • M-Connector, Orange 5
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? HM6400-0014 • F-Connector, Blue 1
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? HM6409-0073 • M-Connector, Blue 1
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? HM6440-0129 • F-Connector, Pink 4
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? HM6440-0128 • M-Connector, Pink 4
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? HM6400-0012 • F-Connector, Black 2
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? HM6409-0071 • M-Connector, Black 2
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? HM6400-0013 • F-Connector, Green 2
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? HM6409-0072 • M-Connector, Green 2
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? HM6400-0081 • F-Connector, Gray 2
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? HM6409-0255 • M-Connector, Gray 2
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 419-09-11150 Clip 1
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 23S-61-24870 Clip 7
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 142-06-13540 Clip 2
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 04434-53412 Clip 6
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 23S-62-25850 Clip 1
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 04434-52712 Clip 1
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 195-06-41840 Clip 2
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 04434-51912 Clip 1
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 04434-52312 Clip 2
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 04434-51712 Clip 3
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 04434-51412 Clip 2
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 04434-51012 Clip 1
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 01010-81016 Bolt 20
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 01643-31032 Washer 20
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 01010-81020 Bolt 2
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 01643-31032 Washer 2
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 01010-81025 Bolt 2
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 01643-31032 Washer 2
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 417-06-22410 Plate 1
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 418-06-42450 Sheet 1
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 01010-80616 Bolt 2
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 01643-30623 Washer 2
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 418-06-31610 Plate 2
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 418-06-41640 Sheet 1
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 07049-01012 Plug 1
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 01010-80616 Bolt 4
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-
? 01643-30623 Washer 4
SN: 75896-
KIT-FLAG: _-
SCC:
SERIALNO: 75896-

Wheel Loaders Komatsu / WA250PZ-6 S/N 75896-UP (FOR KAL (Chassis only))(0000610C) / ROPS Cab and Floor Frame Group, Floor, Wiring Harness (1/3) (#75896-)(K002029 : K0210-009027)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
