Содержание Dump Trucks Komatsu AFE47-W 730E S/N 32806-32807 & 32817-32819 & 32821 & 32823 & 32834 ISCOR(AFE47-W)

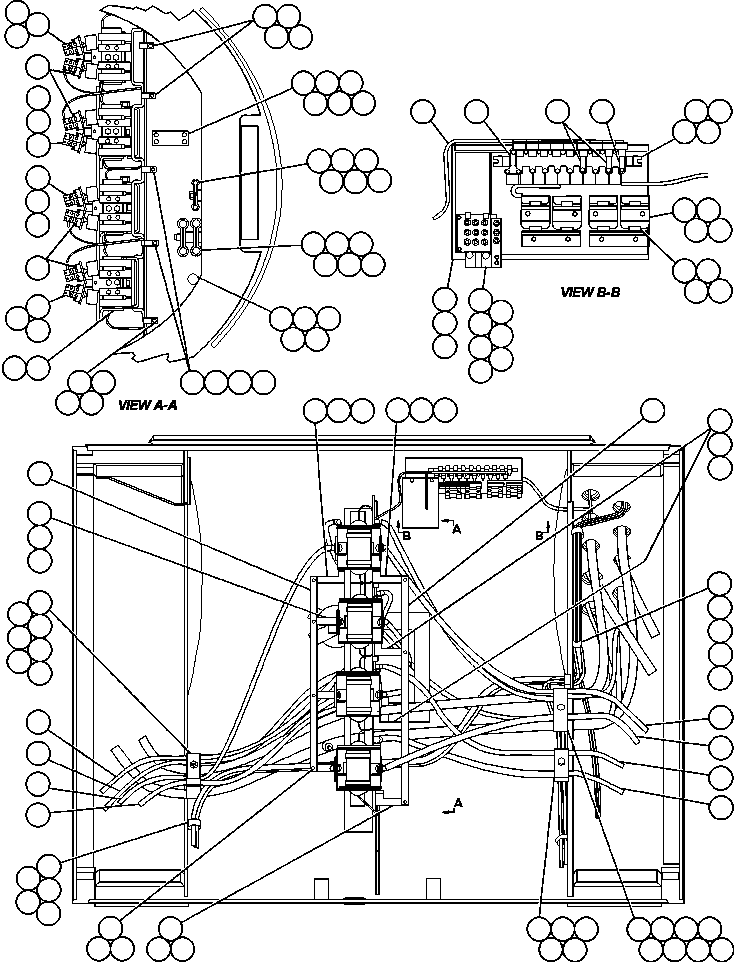

DIESEL/TROLLEY SWITCH WIRING(416 : 55258)
Наименование Страница Код страницы
REVERSER ASSEMBLY (PB9229) 420 55196

Номер на схеме Каталожный номер Название Количество Детали
? CH2582 CABLE - 7S1 1
? CH2585 CABLE - 7SSX1 1
? CH2584 CABLE - 7SX1 1
? CH2583 CABLE - 7SS1 1
? EG0798 BAR, BUS 1
? TG5720 CAPSCREW - 3/8" - 16NC X 1" 32
? TC1231 LOCKWASHER - 3/8" 39
? EG0799 BAR, BUS 1
? EG0797 BAR, BUS - RH 1
? EG0796 BAR, BUS - LH 1
? EG0800 BAR, BUS 1
? TC6058 CLAMP 7
? VH9969 WELD STUD - 3/8" - 16NC X 3/4" 7
? TR4436 FLAT WASHER - 3/8" 7
? TC1233 NUT - 3/8" - 16NC 7
? CH2586 CABLE - 7S2 1
? CH2588 CABLE - 7SX2 1
? CH2587 CABLE - 7SS2 1
? CH2589 CABLE - 7SSX2 1
? ED8936 CLEAT, CABLE 9
? TN2590 SPACER 10
? VA0609 SPACER 4
? WA4863 FLAT WASHER - 5/8" 5
? VC1390 LOCKWASHER - 5/8" 5
? ED8937 CLEAT, CABLE 7
? TV1749 NUT - 5/8" - 11NC 5
? VN6188 STUD 1
? MM0056 CAPSCREW - M10 X 1.50 X 40 12
? MM0471 LOCKWASHER - M10 8
? MM0461 FLAT WASHER - M10 8
? EG2070 STUD 1
? WA4649 CLAMP 2
? MM0469 LOCKWASHER - M6 2
? MM0459 FLAT WASHER - M6 5
? MM0717 NUT - M6 X 1.00 5
? PB7875 RESISTOR 1
? R3869 CAPSCREW - 5/16" - 18NC X 5/8" 4
? EF2685 CABLE - 7SSX1 1
? EF2684 CABLE - 7S2 1
? TF7161 FLAT WASHER - 5/16" 2
? C1538 LOCKWASHER - 5/16" 4
? VN6187 STUD 1
? 724046 STUD 1
? TG2960 CAPSCREW - 3/8" - 16NC X 1" 2
? VY8331 CLAMP 1
? PB9229 REVERSER ASSEMBLY (SEE INDEX) 1 55196
? C1614 CAPSCREW - 1/2" - 13NC X 1 1/2" 8
? C1540 LOCKWASHER - 1/2" 8
? PB0140 TIE, NYLON 4
? EG2068 SWITCH, DTMF (1) 2
? EG2069 SWITCH, DTMF (2) 1
? EG2430 HARNESS - (DIESEL TROLLEY SWITCH TO TB61) 1
? EB7417 BAR, BUS 2
? EB7418 BAR, BUS 2
? PB5732 BOARD, TERMINAL 1
? VN7139 MACHINE SCREW - #10 - 24NC X 3/4" 20
? H2643 LOCKWASHER - #10 20
? SC3117 FLAT WASHER - #10 20
? EG2063 ANGLE, INSULATOR 4
? PB4255 MODULE, SUPPRESSION 9
? VM0065 RELAY 1
? C5746 CAPSCREW - 1/4" - 20NC X 3/4" 4
? C5774 LOCKWASHER - 1/4" 4
? EG2936 COVER 1
? PB6200 ADAPTOR 2
? MM0025 CAPSCREW - M6 X 1.00 X 20 4
? MM0459 FLAT WASHER - M6 4
? VD7143 GROMMET 1
? WA3367 NUT ASSEMBLY 2
? NOTE: (1) MAKE FROM PB9229 REVERSER. REMOVE
? ONE BUS BAR.
? (2) MAKE FROM PB9229 REVERSER. REMOVE
? BOTH BUS BARS.
