Содержание Dump Trucks Komatsu AFE47-X 730E S/N 32820 & 32835-32836 FOSCOR(AFE47-X)

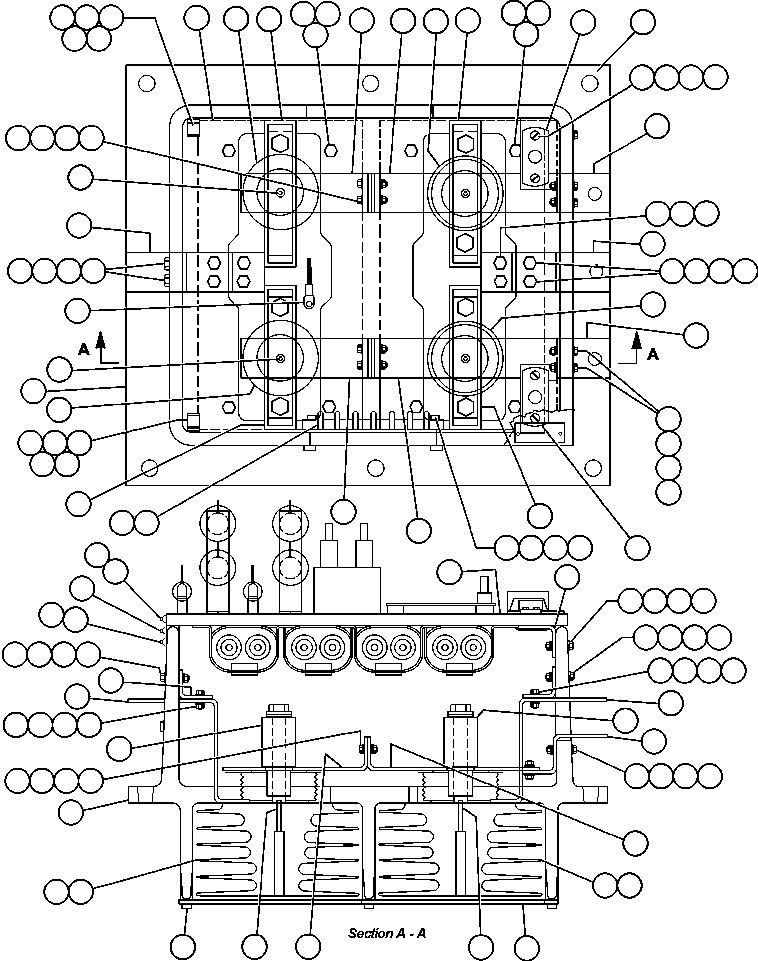

PANEL - (MFSE) - 3 (PB8837)(434 : 64073)
Наименование Страница Код страницы
PANEL - (MFSE) - 1 (VE4910) 438 64074

Номер на схеме Каталожный номер Название Количество Детали
? PB8837 PANEL 1
? VE4900 PANEL BOX 1
? VE4901 HEAT SINK 2
? TR1306 BOLT, HEX HEAD - 1/4" - 20NC X 1" 12
? VE7202 FLAT WASHER - 1/4"
? DC3584 LOCKWASHER - 1/4"
? VE4902 NUT, HEX - 1/4" - 20NC
? VE4903 BUS BAR 2
? VE0300 BUS BAR - 6.15" 2
? SH7597 BOLT, HEX HEAD - 1/4" - 20NC X 1/2" 4
? C5746 BOLT, HEX HEAD - 1/4" - 20NC X 3/4" 12
? VE0301 BUS BAR - 4.90" 2
? VE0302 BUS BAR - 6.15" 2
? VE0297 BUS BAR WITH SCREWS 2
? VS7514 TERMINAL BOARD - 6 POLE 1
? VE4904 INDICATING PLATE 1
? VE4905 SCREW - #10 - 32NF X 1 1/4" 6
? VS6662 FLAT WASHER - #10
? DC3101 LOCKWASHER - #10
? SF2755 NUT, HEX - #10 - 32NF 8
? VE5098 SUPPORT 2
? VE4382 RECEPTACLE, LATCHING 2
? VE4383 SCREW - #4 - 40NC X 1/2" 4
? VE4907 FLAT WASHER - #4 4
? VE4908 LOCKWASHER - #4 4
? VE4909 NUT - #4 - 40NC 4
? VE0039 DIODE 2
? VE4910 PANEL ASSEMBLY (SEE INDEX) 1 64074
? VE4911 HINGE 1
? VE4912 MACHINE SCREW - #8 X 5/8" 5
? VE4913 MACHINE SCREW - #8 X 3/4" 5
? VE0040 RECTIFIER 2
? VE4914 CLAMP 4
? VE4389 SHIELD, INSULATION 1
? VE4915 MACHINE SCREW 9
? VP9525 ROLL PIN 4
? VE4916 MACHINE SCREW - #10 - 32NF X 1/2" 6
? VE4917 CABLE CLAMP - 7/16" ID 1
? VE4918 CABLE CLAMP - 5/16" ID 1
? VE4921 MACHINE SCREW - #10 - 32NF X 1" 2
? VE4604 FLAT WASHER - #8
? VE6320 BOLT - 1/4" - 20NC X 1 1/8" 4
? BF0932 SENSOR, THERMISTOR - 100,000 OHM 1
? NOTE: NS = NOT SHOWN
? VE6321 CABLE CLAMP - 3/16" ID 1
? VE6322 CABLE CLAMP - 1/4" ID 1
? VE6323 CABLE CLAMP - 9/16" ID 2
