Содержание Engines Komatsu SAA12V140E-3B S/N 502254-505076 (For HD785-7)(0000502C)

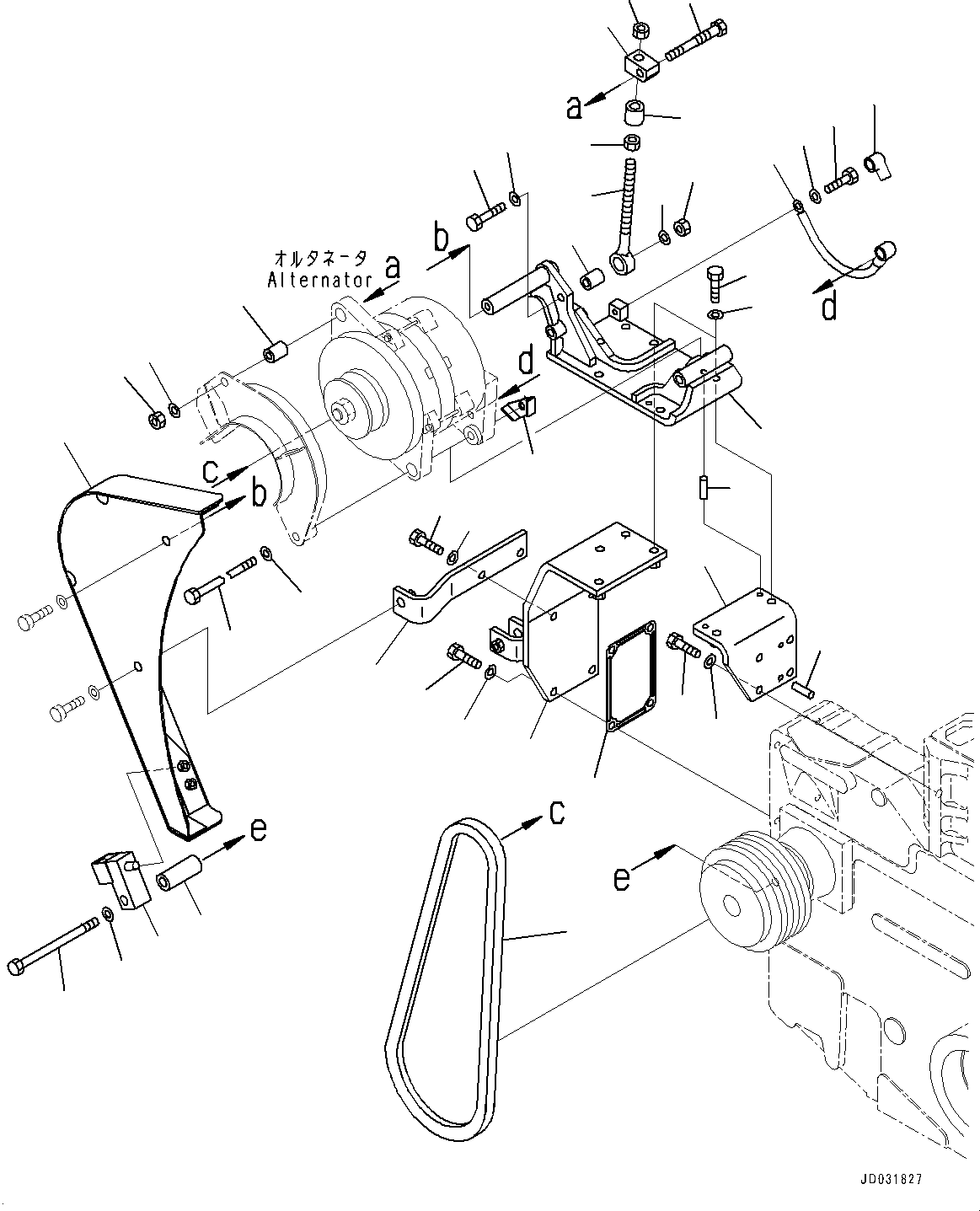

Alternator, Alternator and Mounting (#502254-)(F006003 : A6010-003002)
Номер на схеме Каталожный номер Название Количество Детали
? 6217-81-6840 Bolt 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01640-21323 Washer 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 6215-81-6180 Bolt 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01580-01008 Nut 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01643-31032 Washer 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01010-81260 Bolt 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01643-31232 Washer 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 6219-81-9240 Rod 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01580-11411 Nut 2
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 6215-81-6141 Plate 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01580-11210 Nut 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01643-31232 Washer 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 6215-81-6150 Pin 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 6136-21-6650 Spacer 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 6215-81-6150 Pin 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 6261-81-6890 Bracket 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 6219-81-8170 Wire 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01010-81020 Bolt 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01643-31032 Washer 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 6219-81-6810 Bracket 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01010-81030 Bolt 4
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01643-31032 Washer 4
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 6219-81-6442 Bracket 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 6215-81-6190 Gasket 1
SN: 502254-
KIT-FLAG: S-
SCC:
SERIALNO: 502254-
? 6219-81-6190 Bracket 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01010-81035 Bolt 6
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01643-31032 Washer 6
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01010-81030 Bolt 2
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01643-31032 Washer 2
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 04020-00820 Pin, Dowel 4
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 6219-81-6840 Bracket 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01010-81040 Bolt 2
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01643-31032 Washer 2
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 6219-81-9311 Cover 1
SN: 505119-
KIT-FLAG: _-
SCC:
SERIALNO: 505119-
? 6219-81-9310 Cover 1
SN: 502254-505118
KIT-FLAG: _-
SCC:
SERIALNO: 502254-505118
? 6219-81-9320 Bracket 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 6219-81-6870 Spacer 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01011-81280 Bolt 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01643-31232 Washer 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 04120-21951 V-belt, 1295mm 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-

Engines Komatsu / SAA12V140E-3B S/N 502254-505076 (For HD785-7)(0000502C) / Alternator, Alternator and Mounting (#502254-)(F006003 : A6010-003002)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
