Содержание Engines Komatsu SAA12V140E-3B S/N 502254-505076 (For HD785-7)(0000502C)

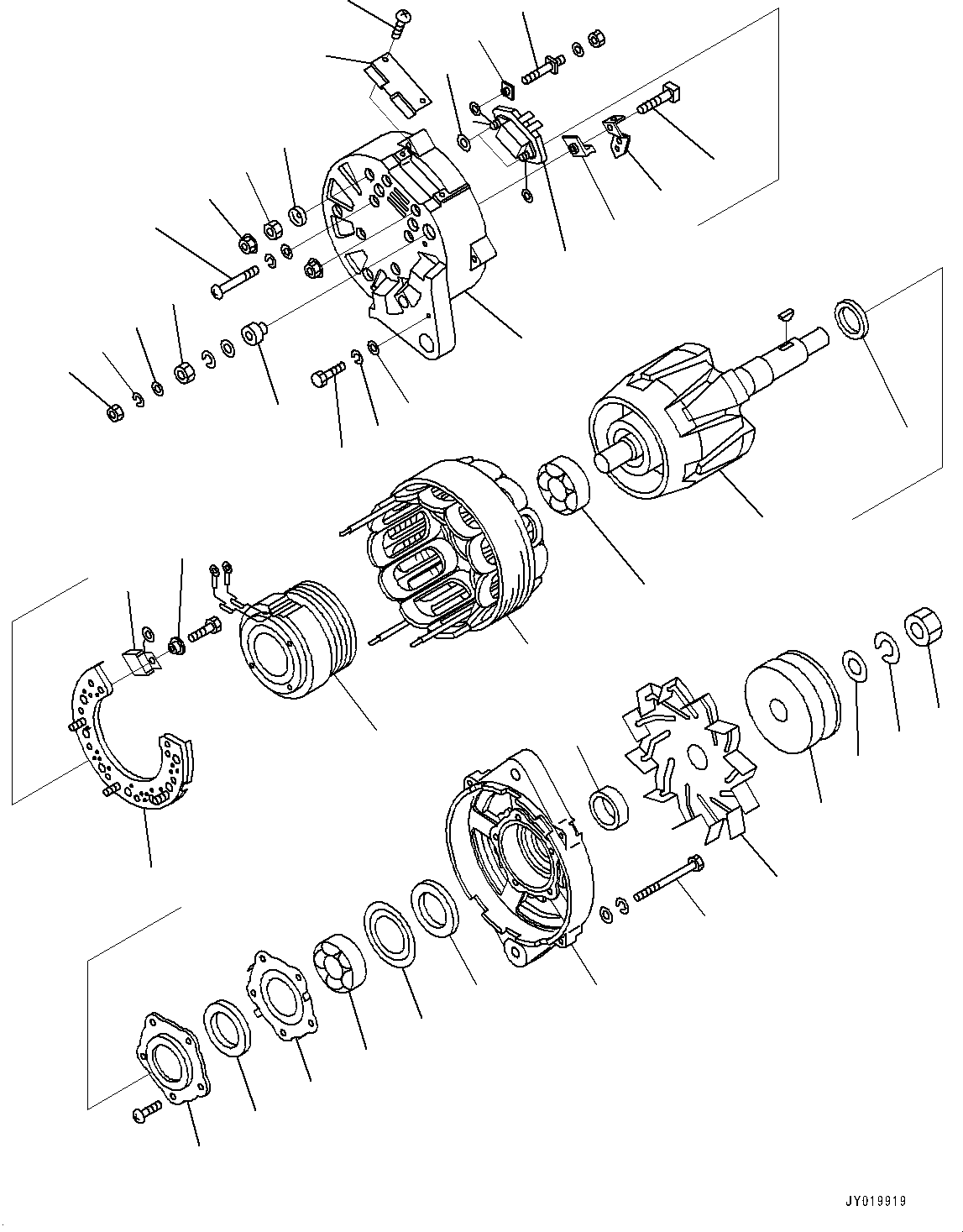

Alternator, Inner Parts (#505224-)(F004002 : A6010-002001A)
Номер на схеме Каталожный номер Название Количество Детали
? 600-825-9331 Alternator Assembly, 90Amp. 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD0-35100-0311 • Rotor Assembly 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD1-33923-0890 • Collar 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD1-35923-0030 • Collar 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD0-09201-0770 • Bearing, Ball 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD0-35300-0201 • Bracket Assembly 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD0-35926-0080 • • Retainer 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD0-35951-0080 • • Packing 2
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD1-33926-0660 • • Retainer 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD0-09201-1400 • • Bearing, Ball 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD1-33926-0790 • • Retainer 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD0-35200-0320 • • Stator Assembly 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD0-0083-08802 • Bolt 4
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD0-35411-0850 • Pulley 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD0-35421-0190 • Fan 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD1-0335-20002 • Washer, Spring 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD0-0290-20022 • Nut 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD1-35921-0010 • Washer 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD0-35120-0250 • Coil Assembly, Field 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD0-35700-0761 • Bracket Assembly 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD0-35710-0890 • • Bracket 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD0-35730-0162 • • Rectifier Assembly 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD0-35943-0211 • • Bushing 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD0-33902-0090 • • Nut 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD0-33902-0080 • • Nut 6
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD1-33943-0870 • • Bushing 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD7-35719-0181 • • Regulator Assembly 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD1-0020-06452 • Screw 4
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD1-0330-06012 • Washer, Prain 5
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD1-0335-06002 • Washer, Spring 5
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD0-0080-06142 • Bolt 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD0-35761-0190 • Cover 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD0-0055-05122 • Screw 2
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD0-33901-0630 • Bolt 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD1-33943-0450 • Bushing 2
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD0-09103-0451 • Bushing 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD0-09001-5280 • Bolt 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD0-35784-0220 • Bar 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD0-09170-1860 • Condenser 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD0-35943-0100 • Bushing 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD0-33902-0100 • Nut 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD1-0331-08020 • Washer 2
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD1-0335-08002 • Washer, Spring 2
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD0-0291-08010 • Nut 1
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-
? KD0-35923-0120 • Collar 2
SN: 505224-
KIT-FLAG: _-
SCC:
SERIALNO: 505224-

Engines Komatsu / SAA12V140E-3B S/N 502254-505076 (For HD785-7)(0000502C) / Alternator, Inner Parts (#505224-)(F004002 : A6010-002001A)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
