Содержание Engines Komatsu SAA12V140E-3B S/N 502254-505076 (For HD785-7)(0000502C)

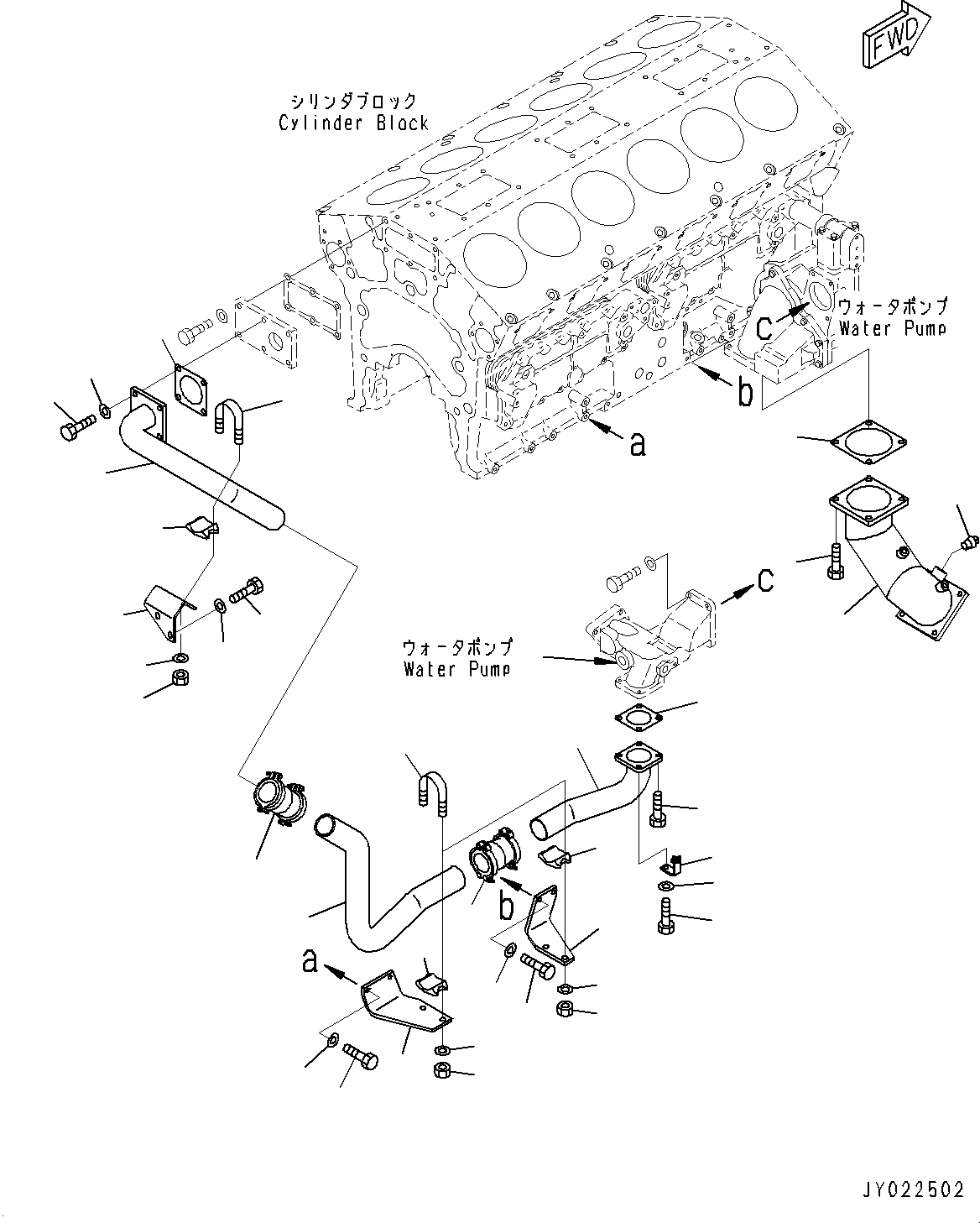

Water Pump, Bypass Tube (#502254-)(E011003 : A5010-002002)
Номер на схеме Каталожный номер Название Количество Детали
? 6219-61-7130 Tube, Water Inlet 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 07042-A0415 Plug 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 6215-61-7361 Gasket 1
SN: 502254-
KIT-FLAG: S-
SCC:
SERIALNO: 502254-
? 01010-81230 Bolt 4
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 6219-61-7120 Tube, Bypass 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 6162-63-7390 Gasket 1
SN: 502254-
KIT-FLAG: S-
SCC:
SERIALNO: 502254-
? 01010-81030 Bolt 3
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 6934-71-5860 Bracket 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01010-81040 Bolt 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01643-31032 Washer 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 6219-61-7140 Bracket 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01010-81025 Bolt 2
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01643-31032 Washer 2
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 6219-61-7420 Tube, Bypass 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 6215-61-7490 Gasket 1
SN: 502254-
KIT-FLAG: S-
SCC:
SERIALNO: 502254-
? 01010-81250 Bolt 4
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01643-31232 Washer 4
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 6219-61-7410 Tube, Bypass 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 07332-02000 Coupling 2
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 6219-61-7152 Bracket 1
SN: 504939-
KIT-FLAG: _-
SCC:
SERIALNO: 504939-
? 6219-61-7151 Bracket 1
SN: 502254-504938
KIT-FLAG: _-
SCC:
SERIALNO: 502254-504938
? 01010-81025 Bolt 2
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01643-31032 Washer 2
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 07283-36163 Clip 2
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 07283-56170 Seat, Pipe Clip 2
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01597-01009 Nut 4
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01643-31032 Washer 4
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 6219-61-7471 Bracket 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 07283-36163 Clip 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 07283-56170 Seat, Pipe Clip 1
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01597-01009 Nut 2
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01643-31032 Washer 2
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01010-81025 Bolt 2
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-
? 01643-31032 Washer 2
SN: 502254-
KIT-FLAG: _-
SCC:
SERIALNO: 502254-

Engines Komatsu / SAA12V140E-3B S/N 502254-505076 (For HD785-7)(0000502C) / Water Pump, Bypass Tube (#502254-)(E011003 : A5010-002002)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
