Содержание Dump Trucks Komatsu HD405-7 S/N 7594-UP(0000492c)

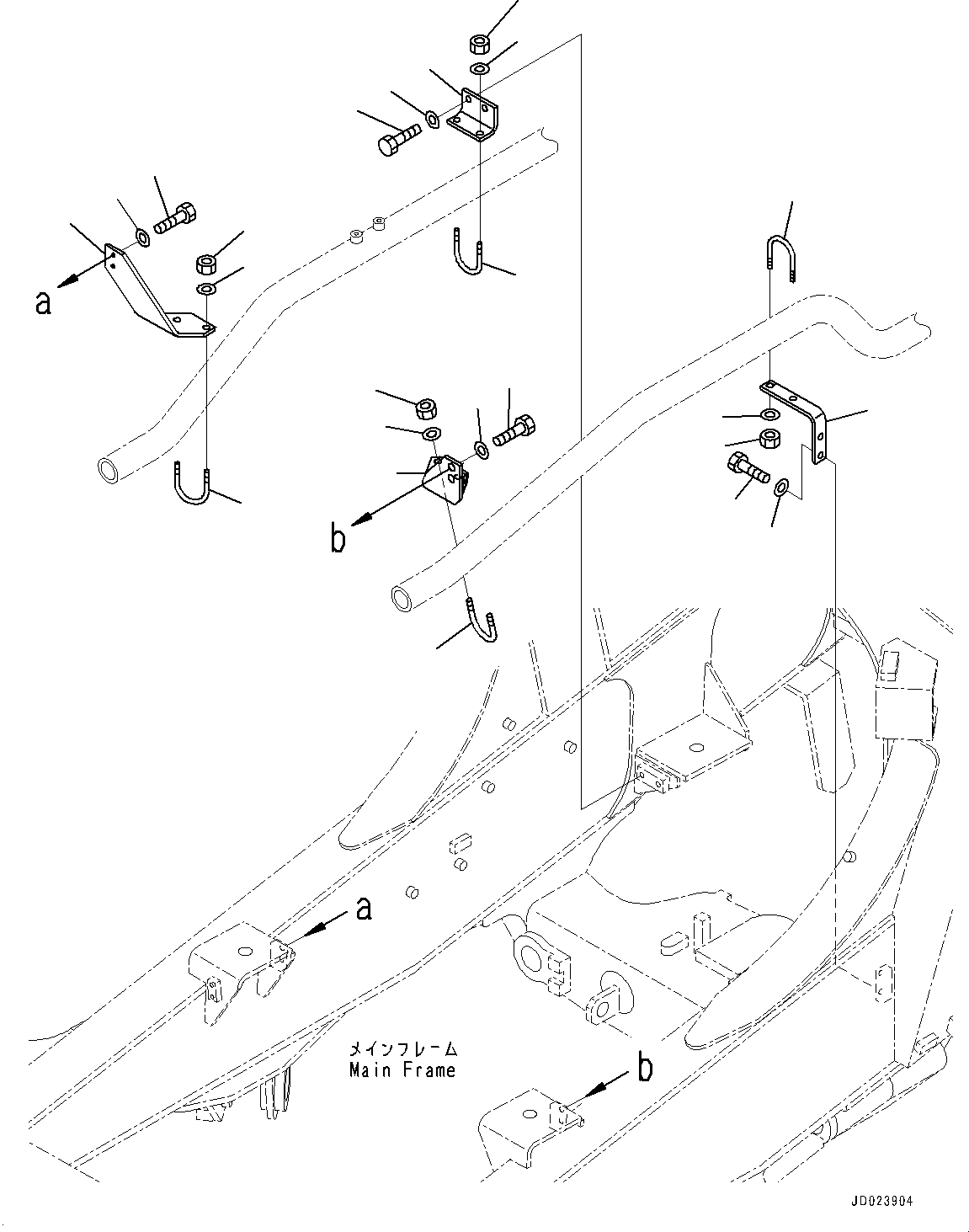

Brake Oil Cooling Piping, Bracket (#7590-7757)(H013004 : H3511-001004)
Номер на схеме Каталожный номер Название Количество Детали
? 566-61-6F421 Bracket 1
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 01010-81230 Bolt 2
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 01643-31232 Washer 2
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 07283-36155 Clip 1
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 01597-01009 Nut 2
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 01643-31032 Washer 2
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 566-61-84140 Bracket 1
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 01010-81230 Bolt 2
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 01643-31232 Washer 2
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 07283-36155 Clip 1
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 01597-01009 Nut 2
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 01643-31032 Washer 2
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 566-61-84151 Bracket 1
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 01010-81230 Bolt 2
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 01643-31232 Washer 2
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 07283-36155 Clip 1
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 01597-01009 Nut 2
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 01643-31032 Washer 2
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 566-61-6F441 Bracket 1
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 01010-81230 Bolt 2
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 01643-31232 Washer 2
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 07283-36155 Clip 1
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 01597-01009 Nut 2
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 01643-31032 Washer 2
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757

Dump Trucks Komatsu / HD405-7 S/N 7594-UP(0000492c) / Brake Oil Cooling Piping, Bracket (#7590-7757)(H013004 : H3511-001004)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
