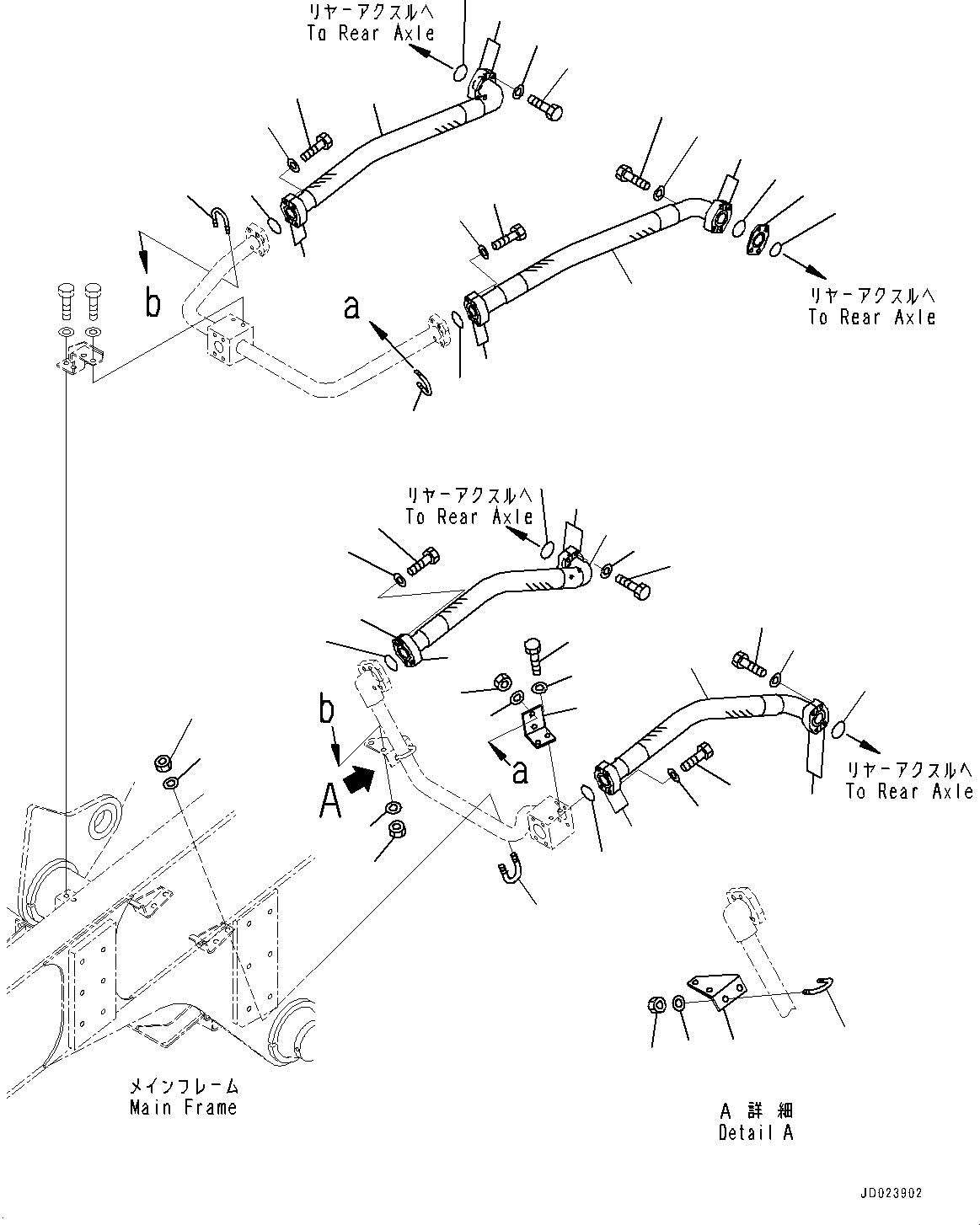

Содержание Dump Trucks Komatsu HD405-7 S/N 7594-UP(0000492c)
Brake Oil Cooling Piping, Hose (#7590-7757)(H013002 : H3511-001002)
Номер на схеме Каталожный номер Название Количество Детали
? 566-61-84180 Flange 1
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 07000-F3048 O-ring 1
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 07298-01409 Hose, Flange Type 1
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 07000-F3048 O-ring 2
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 07371-31465 Flange 4
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 07372-21240 Bolt 4
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 01643-51232 Washer 4
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 07372-31245 Bolt 4
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 01643-51232 Washer 4
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 07298-01409 Hose, Flange Type 1
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 07000-F3048 O-ring 2
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 07371-31465 Flange 4
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 07372-21240 Bolt 8
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 01643-51232 Washer 8
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 07298-014A8 Hose, Flange Type 1
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 07000-F3048 O-ring 2
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 07371-31465 Flange 4
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 07372-21240 Bolt 8
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 01643-51232 Washer 8
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 07298-01409 Hose, Flange Type 1
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 07000-F3048 O-ring 2
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 07371-31465 Flange 4
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 07372-21240 Bolt 8
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 01643-51232 Washer 8
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 566-61-6F280 Bracket 1
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 07283-34346 Clip 2
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 01597-01009 Nut 4
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 01643-31032 Washer 4
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 07283-34346 Clip 2
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 01597-01009 Nut 4
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 01643-31032 Washer 4
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 566-61-6F270 Bracket 1
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 01010-81225 Bolt 2
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 01643-31232 Washer 2
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 07283-34346 Clip 1
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 01597-01009 Nut 2
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757
? 01643-31032 Washer 2
SN: 7590-7757
KIT-FLAG: _-
SCC:
SERIALNO: 7590-7757

Dump Trucks Komatsu / HD405-7 S/N 7594-UP(0000492c) / Brake Oil Cooling Piping, Hose (#7590-7757)(H013002 : H3511-001002)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
