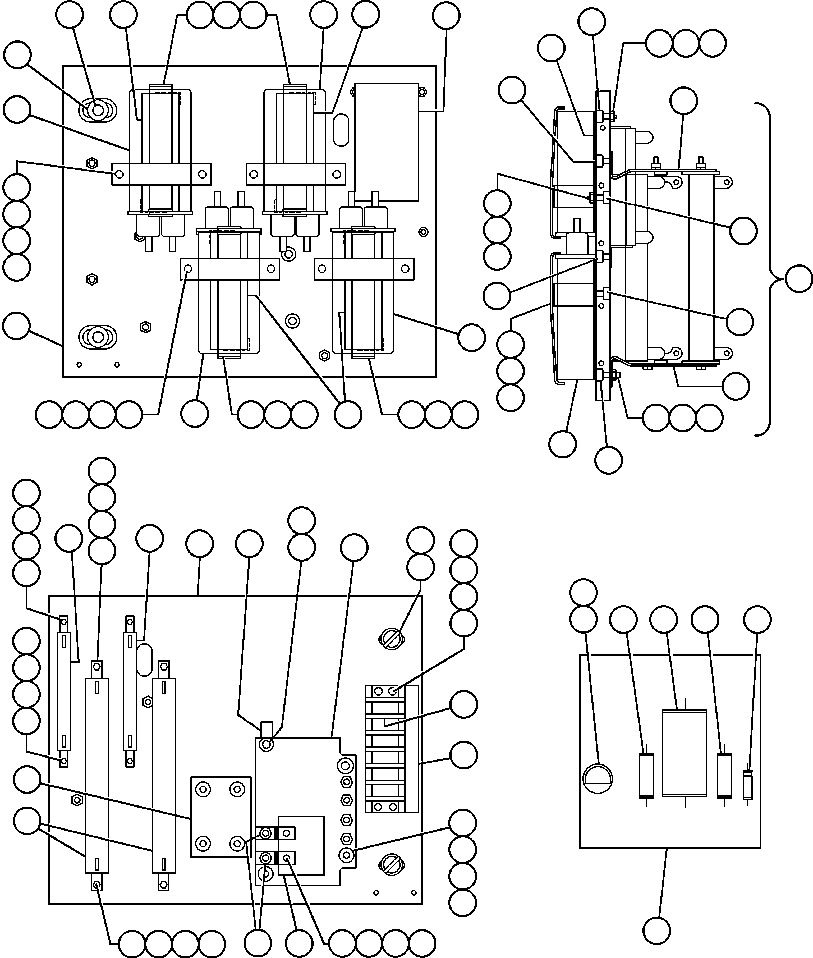

PANEL - COVER, M.F.S.E. (VE4910)(436 : 64074)
Наименование Страница Код страницы
PANEL - COVER, M.F.S.E. - 1 (VE4910) 438 64075

Номер на схеме Каталожный номер Название Количество Детали
? VE4910 PANEL ASSEMBLY 1
? VE5966 BASE 1
? VE3847 CAPACITOR 4
? VE5967 CLAMP 4
? VE5968 GASKET 4
? VE3035 CEMENT
? VS6823 RESISTOR - 50W, 100HM 2
? VE6108 RESISTOR ASSEMBLY (SEE FIG 64075) 2 64075
? VS7592 CHOKE 1
? VS7514 BOARD, TERMINAL 1
? VE4904 PLATE, INDICATOR 1
? VE5969 ADAPTOR 2
? VS6820 MODULE 1
? VS6990 RESISTOR - 1/2 WATT, 82 OHM 1
? VS6996 RESISTOR - 1/2 WATT, 470 OHM 1
? VE2616 DIODE 1
? VS7210 CAPACITOR - 2 MFD, 50 VOLT 1
? VS7214 DIODE 1
? VS6610 TRANSIPAD 1
? VS7214 DIODE 1
? VS6610 TRANSIPAD 1
? VE5970 FLAT WASHER 4
? VE5156 MACHINE SCREW - #10 - 32NF X 7/8" 1
? VE5972 SCREW, CAPTIVE 2
? VS7484 WASHER, RETAINING 2
? VE4386 GASKET 4
? VP9597 MACHINE SCREW - #6 - 40NF X 5/8" 2
? VE5756 FLAT WASHER - #6 4
? TR5445 LOCKWASHER - 1/2" 4
? VE5959 NUT 4
? VJ6586 MACHINE SCREW - #10 - 32NF X 3/4" 5
? VE4921 MACHINE SCREW - #10 - 32NF X 1" 4
? VS6662 FLAT WASHER - #10
? DC3101 LOCKWASHER - #10
? SF2755 NUT 21
? VE4916 MACHINE SCREW - #10 - 32NF X 1/2" 6
? VS7373 MODULE 1
? VJ6586 MACHINE SCREW - #10 - 32NF X 3/4" 8
? VE5976 MACHINE SCREW - #6 - 40NF X 7/8" 2
