Содержание Dump Trucks Komatsu AFE47-AD 730E SISHEN (A30095 & A30098)(AFE47-AD)

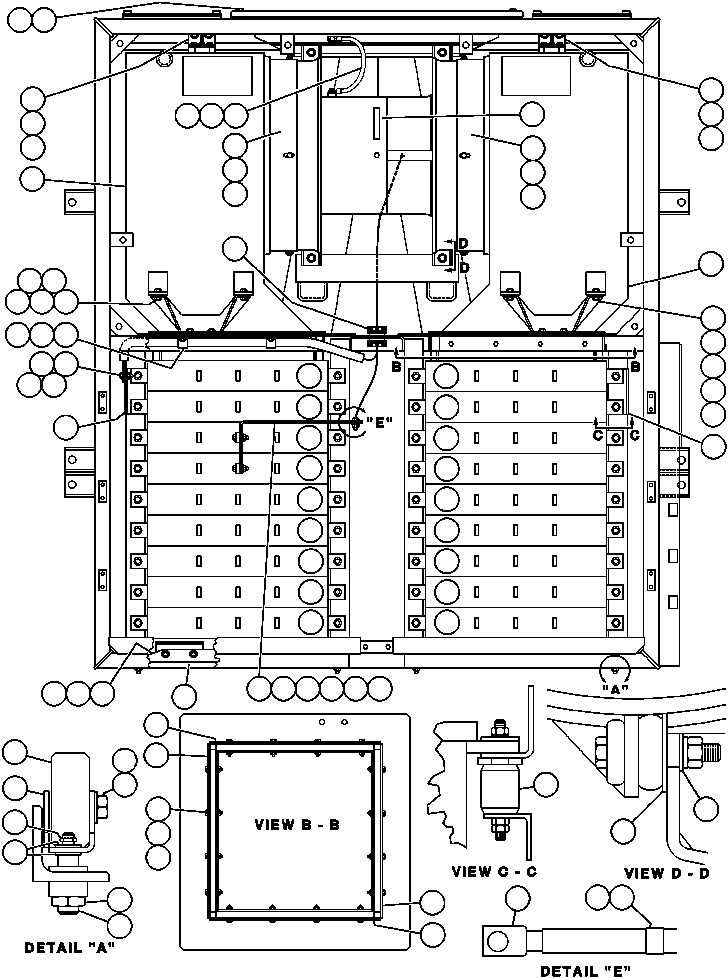

BLOWN GRID - 3 STEP, 18 ELEMENT (TROLLEY) - 1(504 : 55344)
Наименование Страница Код страницы
BLOWER UNIT - 19L5 (PB9278) 518 64056A

Номер на схеме Каталожный номер Название Количество Детали
? PB6663 • DIFFUSER 2
? ED8159 • • BRACKET 2
? MM0603 • • CAPSCREW - M10 X 1.50 X 16 20
? MM0461 • • FLAT WASHER - M10 20
? MM0462 • • FLAT WASHER - M12 15
? MM0616 • • CAPSCREW - M12 X 1.75 X 20 2
? EC0199 • • SHROUD, FAN 2
? TV3461 • • CAPSCREW - 3/8" - 16NC X 5/8" 8
? TR4436 • • FLAT WASHER - 3/8" 8
? VN5153 • • WIRE 1
? TC1231 • • LOCKWASHER - 3/8" 3
? PB9278 • • MOTOR, GRID (SEE INDEX) 1
? MM0472 • • LOCKWASHER - M12 8
? MM0619 • • CAPSCREW - M12 X 1.75 X 35 2
? MM0179 • • NUT - M12 X 1.75 8
? EB9445 • • BRACKET 2
? MM0618 • • CAPSCREW - M12 X 1.75 X 30 8
? EB0747 • • BAR, BUS 2
? PB9494 • • RESISTOR, BRAKING 4
? PB9492 • • RESISTOR, BRAKING 12
? PB9493 • • RESISTOR, BRAKING 2
? MM0621 • • CAPSCREW - M12 X 1.75 X 45 2
? TY4436 • • BAR, BUS 1
? TY3228 • • CHANNEL 2
? MM0179 • • NUT - M12 X 1.75 4
? PB8277 • • CLAMP 2
? MM0471 • • LOCKWASHER - M10 2
? MM0178 • • NUT - M10 X 1.50 2
? EC0191 • • BUSHING, PLASTIC CONDULET 2
? PB6376 • • BLOCK, SPACER 4
? VN2877 • • PIN, COTTER 4
? MM0460 • • FLAT WASHER - M8 24
? MM0724 • • JAM NUT - M14 X 2 4
? EB9430 • • SCREW, ADJUSTING 4
? EB9876 • • INSULATOR 4
? PB6711 • • INSULATOR 4
? MM0598 • • CAPSCREW - M8 X 1.25 X 45 32
? MM0470 • • LOCKWASHER - M8 32
? MM0177 • • NUT - M8 X 1.25 32
? PB8766 • • STANDOFF, INSULATED 36
? PB9047 • • TAIL WASHER 4
? WA4728 • • FLAT WASHER - 1/2" 4
? PB5633 • • TERMINAL, RING 2
? EC4028 • • TAG, IDENTIFICATION 1
? EC4029 • • TAG, IDENTIFICATION 1
