Содержание Bulldozers Komatsu D155AX-8 S/N 100001-UP (For Mosaic)(1001563C)

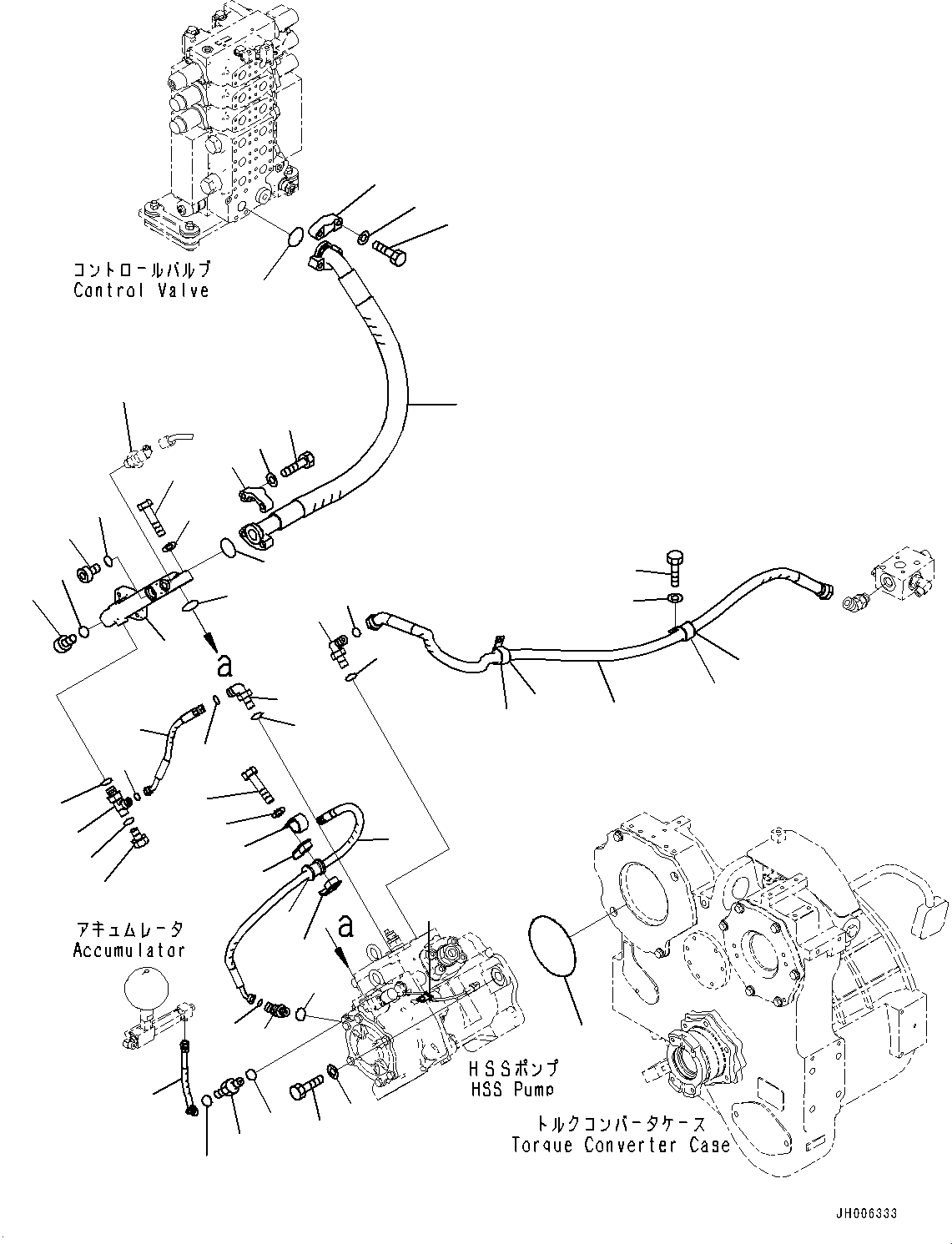

Power Train Hydraulic Oil Piping, HSS Pump Piping (#100148-)(F005007 : F2720-002007)
Номер на схеме Каталожный номер Название Количество Детали
? 07000-75170 O-ring 1
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 01010-82480 Bolt 2
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 01643-32460 Washer 2
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 04434-50612 Clip 1
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 02782-1062A Elbow 1
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 02896-11018 O-ring 1
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 07002-12434 O-ring 1
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 02764-00614 Hose 1
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 113-899-7950 Clip 2
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 07095-20625 Cushion 2
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 01010-81225 Bolt 2
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 01643-31232 Washer 2
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 154-61-75761 Elbow 1
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 02896-11008 O-ring 1
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 07002-11423 O-ring 1
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 17A-61-51422 Hose 1
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 07094-10315 Clamp 2
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 07095-00314 Cushion 1
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 04434-53412 Clip 1
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 01010-81260 Bolt 1
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 01643-31232 Washer 1
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 02781-0021D Union 1
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 02896-11008 O-ring 1
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 07002-11423 O-ring 1
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 02755-002A4 Hose 1
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 02782-10210 Elbow 1
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 02896-11008 O-ring 1
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 07002-61423 O-ring 1
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 17A-49-51332 Hose 1
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 07000-B3038 O-ring 2
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 07371-51260 Flange, Split 4
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 01010-81250 Bolt 8
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 01643-31232 Washer 8
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 17A-49-41391 Block 1
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 07000-B3038 O-ring 1
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 01010-81250 Bolt 4
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 01643-31232 Washer 4
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 07040-13016 Plug 2
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 07002-63034 O-ring 2
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 22M-62-21390 Elbow 1
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 07040-11007 Plug 1
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 07002-61023 O-ring 1
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 07002-61823 O-ring 1
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 02896-11008 O-ring 1
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? 17A-61-51462 Hose 1
SN: 100148-
KIT-FLAG: _-
SCC:
SERIALNO: 100148-
? (7861-93-1653) Sensor, Pressure(Power Train Wiring Harness,Wiring Harness)
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
F2830-001001

Bulldozers Komatsu / D155AX-8 S/N 100001-UP (For Mosaic)(1001563C) / Power Train Hydraulic Oil Piping, HSS Pump Piping (#100148-)(F005007 : F2720-002007)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
