Содержание Engines Komatsu SAA12V140E-7 S/N 800007-UP (For HD785-8)(1001360C)

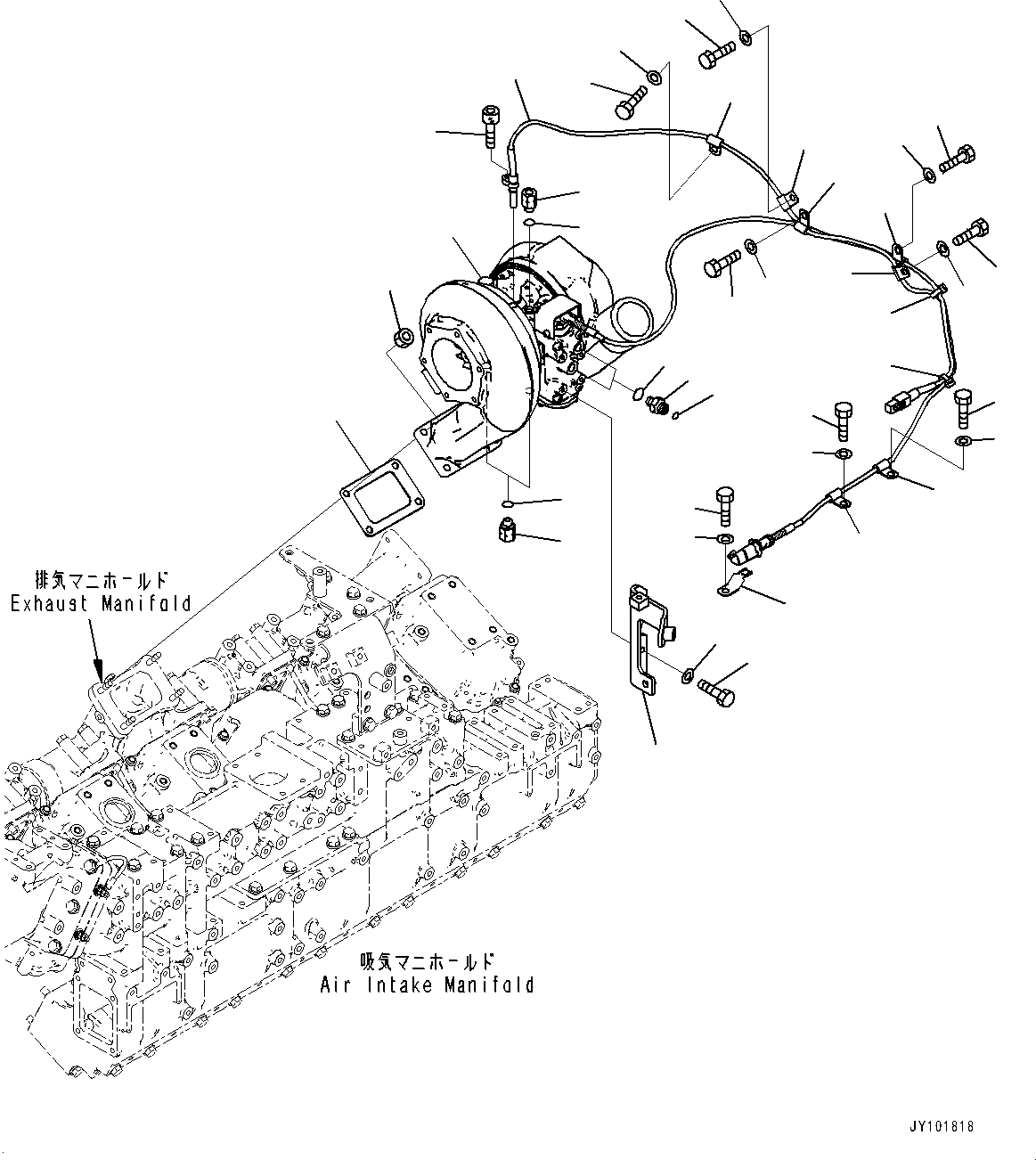

Variable Geometry Turbocharger (VGT), Mounting, L.H. (#800007-)(A009001 : A1530-001001)
Номер на схеме Каталожный номер Название Количество Детали
? 6508-12-5080 Turbocharger 1
SN: 800007-
KIT-FLAG: _-
SCC:
SERIALNO: 800007-
? 6507-11-7910 • Sensor Kit, Speed, Speed 1
SN: 800007-
KIT-FLAG: _-
SCC:
SERIALNO: 800007-
? 01252-70616 • • Bolt, Hexagon Socket Head 1
SN: 800007-
KIT-FLAG: _-
SCC:
SERIALNO: 800007-
? 6262-51-8280 Union 2
SN: 800007-
KIT-FLAG: _-
SCC:
SERIALNO: 800007-
? 07000-E2016 O-ring 2
SN: 800007-
KIT-FLAG: S-
SCC:
SERIALNO: 800007-
? 02896-21009 O-ring 2
SN: 800007-
KIT-FLAG: S-
SCC:
SERIALNO: 800007-
? 6266-61-8590 Nipple 3
SN: 800007-
KIT-FLAG: _-
SCC:
SERIALNO: 800007-
? 6252-61-6270 O-ring 3
SN: 800007-
KIT-FLAG: _-
SCC:
SERIALNO: 800007-
? 6266-11-6970 Gasket 1
SN: 800007-
KIT-FLAG: _-
SCC:
SERIALNO: 800007-
? 6114-11-5590 Nut 4
SN: 800007-
KIT-FLAG: _-
SCC:
SERIALNO: 800007-
? 6266-61-8380 Bracket 1
SN: 800007-
KIT-FLAG: _-
SCC:
SERIALNO: 800007-
? 01010-80820 Bolt 2
SN: 800007-
KIT-FLAG: _-
SCC:
SERIALNO: 800007-
? 01643-30823 Washer 2
SN: 800007-
KIT-FLAG: _-
SCC:
SERIALNO: 800007-
? 600-051-6060 Clip 1
SN: 800007-
KIT-FLAG: _-
SCC:
SERIALNO: 800007-
? 01010-81020 Bolt 1
SN: 800007-
KIT-FLAG: _-
SCC:
SERIALNO: 800007-
? 01643-31032 Washer 1
SN: 800007-
KIT-FLAG: _-
SCC:
SERIALNO: 800007-
? 600-051-2060 Clip 2
SN: 800007-
KIT-FLAG: _-
SCC:
SERIALNO: 800007-
? 01010-81020 Bolt 2
SN: 800007-
KIT-FLAG: _-
SCC:
SERIALNO: 800007-
? 01643-31032 Washer 2
SN: 800007-
KIT-FLAG: _-
SCC:
SERIALNO: 800007-
? 600-051-2060 Clip 4
SN: 800007-
KIT-FLAG: _-
SCC:
SERIALNO: 800007-
? 01010-81020 Bolt 4
SN: 800007-
KIT-FLAG: _-
SCC:
SERIALNO: 800007-
? 01643-31032 Washer 4
SN: 800007-
KIT-FLAG: _-
SCC:
SERIALNO: 800007-
? 08193-20010 Clip 1
SN: 800007-
KIT-FLAG: _-
SCC:
SERIALNO: 800007-
? 01010-81020 Bolt 1
SN: 800007-
KIT-FLAG: _-
SCC:
SERIALNO: 800007-
? 01643-31032 Washer 1
SN: 800007-
KIT-FLAG: _-
SCC:
SERIALNO: 800007-
? 6218-81-8490 Band 2
SN: 800007-
KIT-FLAG: _-
SCC:
SERIALNO: 800007-

Engines Komatsu / SAA12V140E-7 S/N 800007-UP (For HD785-8)(1001360C) / Variable Geometry Turbocharger (VGT), Mounting, L.H. (#800007-)(A009001 : A1530-001001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
