Содержание Wheel Loaders Komatsu WA475-10E0 S/N 120001 - UP(WA4751EJ)
REMOTE GREASING SYSTEM, FEEDER PIPING MOUNTING(J4710-002007 : J4710-002007)
Номер на схеме Каталожный номер Название Количество Детали
? 421-S95-7F51 BRACKET 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 01010-81020 BOLT 2
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 01643-31032 WASHER 2
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 04434-52511 CLAMP 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 07095-20318 RUBBER 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 01010-81020 BOLT 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 01643-31032 WASHER 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 04434-52511 CLAMP 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 07095-20318 RUBBER 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 01010-81020 BOLT 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 01643-31032 WASHER 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 421-S95-7F60 BRACKET 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 01010-81025 BOLT 2
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 01643-31032 WASHER 2
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 421-S95-7M81 HOSE 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 04434-52511 CLAMP 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 07095-20318 RUBBER 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 01010-81020 BOLT 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 01643-31032 WASHER 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 421-S95-7J80 BRACKET 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 01010-81025 BOLT 2
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 01643-31032 WASHER 2
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 04434-52511 CLAMP 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 07095-20318 RUBBER 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 01010-81025 BOLT 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 01643-31032 WASHER 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 421-S95-7J80 BRACKET 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 01010-81025 BOLT 2
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 01643-31032 WASHER 2
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 04434-52511 CLAMP 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 07095-20318 RUBBER 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 01010-81025 BOLT 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 01643-31032 WASHER 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 07020-00675 FITTING, GREASE 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 07042-70108 PLUG 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 07020-00675 FITTING, GREASE 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 07042-70108 PLUG 2
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 04435-50610 CLIP 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 01010-81020 BOLT 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 01643-31032 WASHER 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 04434-50610 CLAMP 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 01010-81020 BOLT 2
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 01643-31032 WASHER 2
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 04435-50610 CLIP 2
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 01010-81020 BOLT 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 01643-31032 WASHER 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 423-09-12110 CONNECTOR 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 421-09-12540 ELBOW 1
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 07042-70108 PLUG 2
SN: 1200001-
SCC:
SERIALNO: 1200001-
? 42W-09-H2940 CAP 2
SN: 1200001-
SCC:
SERIALNO: 1200001-

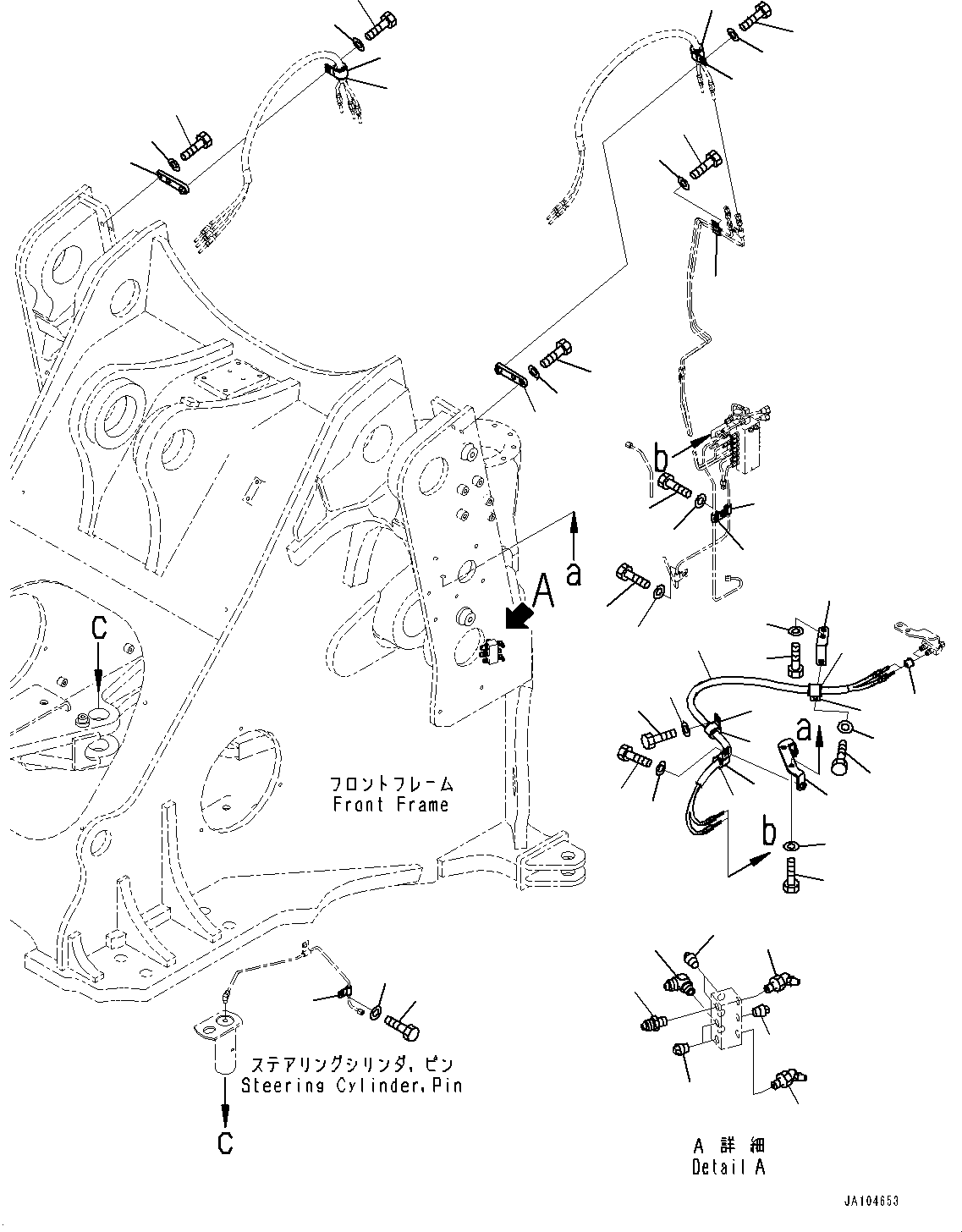

Wheel Loaders Komatsu / WA475-10E0 S/N 120001 - UP(WA4751EJ) / REMOTE GREASING SYSTEM, FEEDER PIPING MOUNTING(J4710-002007 : J4710-002007)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
