Содержание Wheel Loaders Komatsu WA900-3E0 S/N 60078-UP(0000557C)

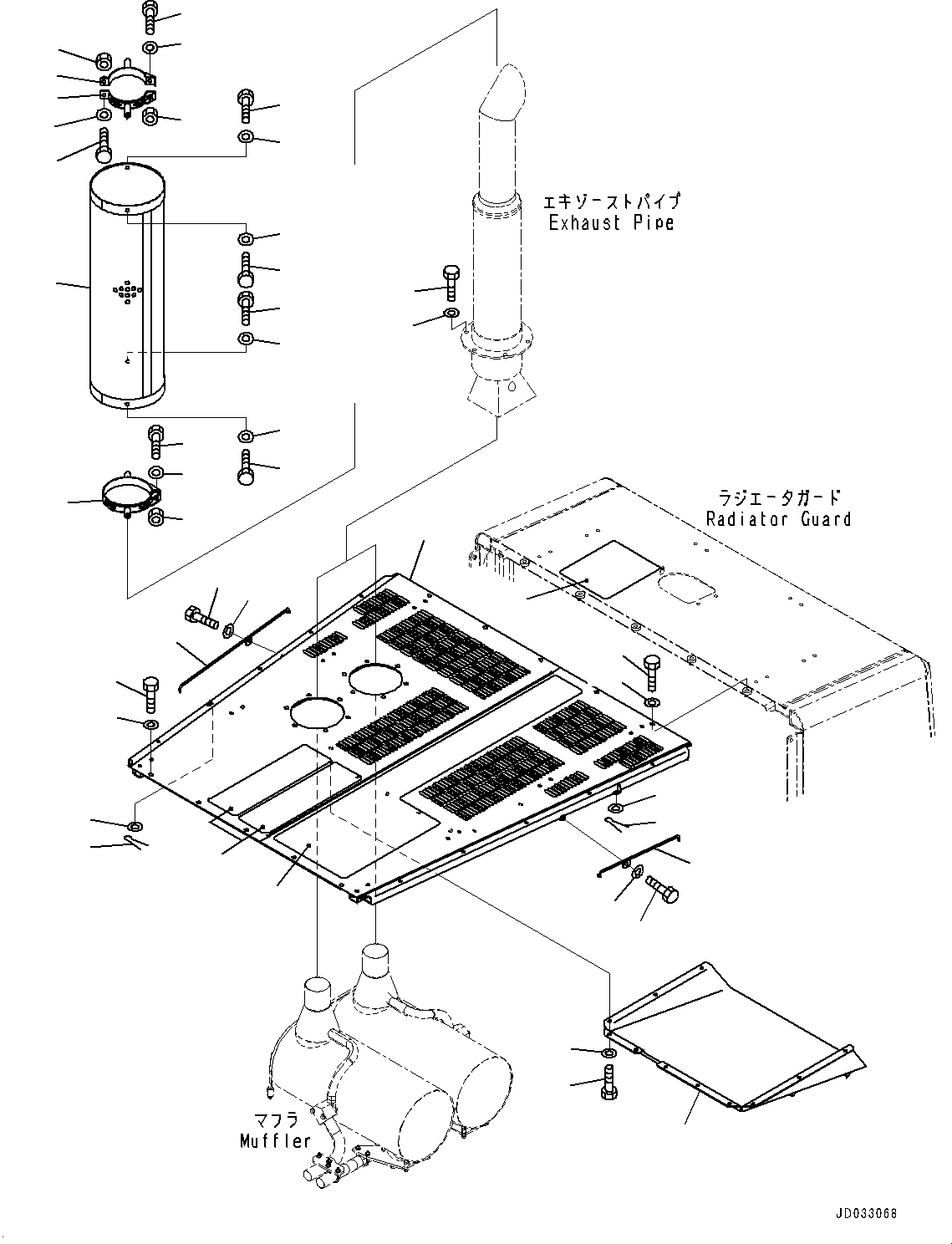

Radiator Guard and Hood, Top Hood (#60078-)(M006001 : M4100-010001)
Номер на схеме Каталожный номер Название Количество Детали
? 427-54-23533 Hood,Top 1
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 426-54-11141 Rod 1
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 427-54-29250 Rod 1
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01643-31232 Washer 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 04050-13020 Pin, Cotter 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01010-81220 Bolt 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01643-31232 Washer 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 427-54-26471 Duct 1
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01010-81225 Bolt 11
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01643-31232 Washer 11
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 427-54-22230 Plate 1
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01010-D1240 Bolt 12
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01643-71232 Washer 12
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 427-Z89-1610 Cover 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01010-81225 Bolt 8
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01643-31232 Washer 8
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 427-Z89-1630 Bracket 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 427-Z89-1640 Bracket 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01010-81235 Bolt 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01643-31232 Washer 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01010-81245 Bolt 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01643-31232 Washer 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01580-11210 Nut 8
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 427-Z89-1620 Bracket 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01010-81245 Bolt 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01643-31232 Washer 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01580-11210 Nut 4
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 427-T86-2350 Plate 1
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 427-Z89-2230 Plate 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01010-81435 Bolt 5
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01010-81445 Bolt 5
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 569-40-61710 Washer 10
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-

Wheel Loaders Komatsu / WA900-3E0 S/N 60078-UP(0000557C) / Radiator Guard and Hood, Top Hood (#60078-)(M006001 : M4100-010001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
