Содержание Wheel Loaders Komatsu WA900-3E0 S/N 60078-UP(0000557C)

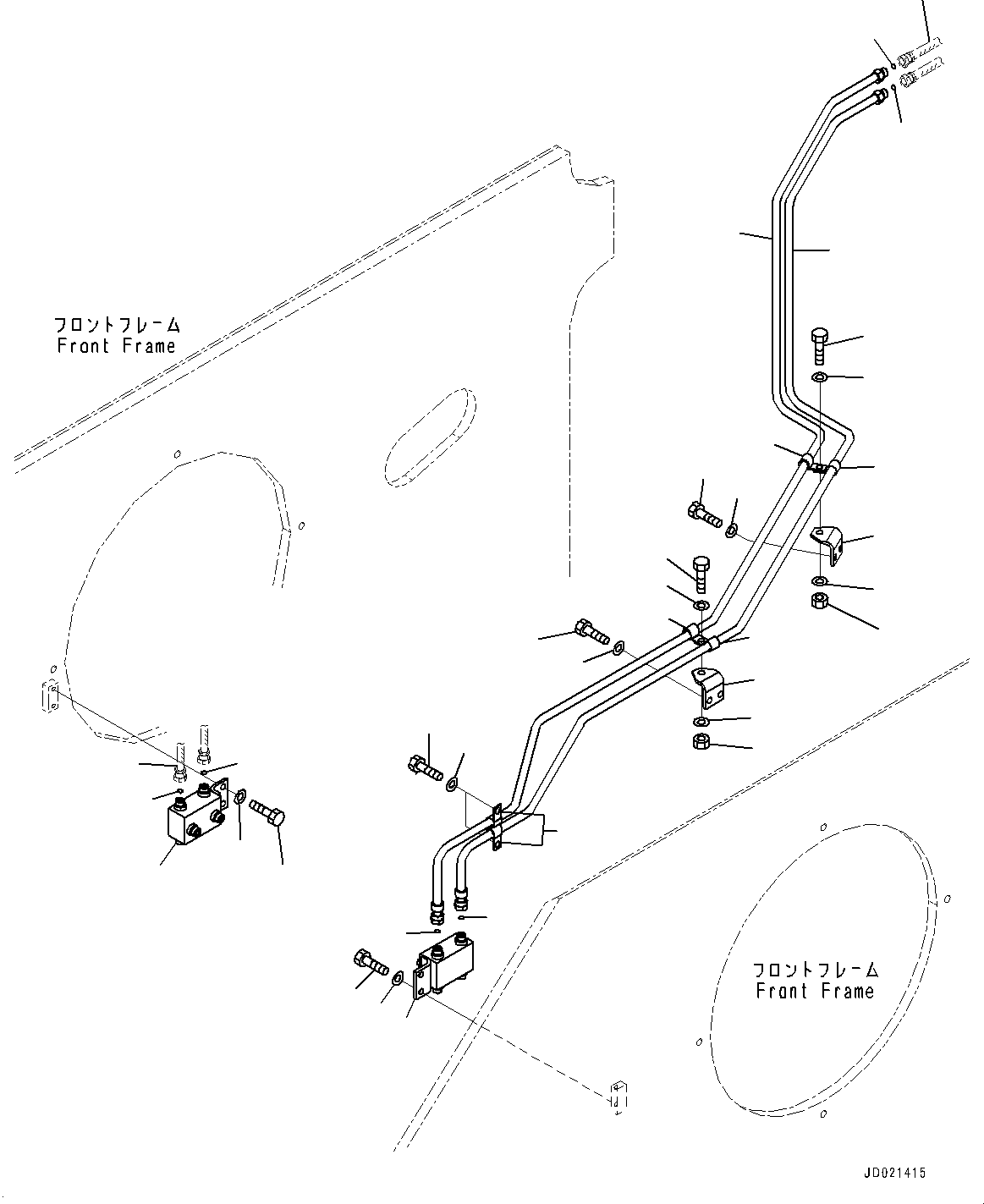

Hydraulic Piping, PPC Valve Piping, Front (4/4) (#60078-)(H023027 : H4200-004027)
Номер на схеме Каталожный номер Название Количество Детали
? 427-62-21670 Block 1
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01010-81020 Bolt 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01643-31032 Washer 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 02896-21009 O-ring 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 427-62-23460 Tube 1
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 02896-21009 O-ring 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 427-62-23480 Tube 1
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 02896-21009 O-ring 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 427-62-23490 Tube 1
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 02896-21009 O-ring 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 427-62-23510 Tube 1
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 02896-21009 O-ring 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 04434-51510 Clip 4
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01010-81020 Bolt 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01643-31032 Washer 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 427-62-21682 Tube 1
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 02896-21009 O-ring 1
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 427-62-23420 Tube 1
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 02896-21009 O-ring 1
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 427-62-11560 Plate 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01010-81020 Bolt 4
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01643-31032 Washer 4
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 04434-51510 Clip 4
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01010-81030 Bolt 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01643-31032 Washer 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01643-31032 Washer 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01580-11008 Nut 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 04434-51510 Clip 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01010-81020 Bolt 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01643-31032 Washer 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 427-62-21670 Block 1
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01010-81020 Bolt 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01643-31032 Washer 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 02896-21009 O-ring 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 427-62-23521 Tube 1
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 02896-21009 O-ring 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 427-62-23531 Tube 1
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 02896-21009 O-ring 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 427-62-23540 Tube 1
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 02896-21009 O-ring 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 427-62-23570 Tube 1
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 02896-21009 O-ring 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 04434-51510 Clip 2
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01010-81020 Bolt 1
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? 01643-31032 Washer 1
SN: 60078-
KIT-FLAG: _-
SCC:
SERIALNO: 60078-
? (427-62-21921) Hose
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
H4200-004025
? (427-62-23410) Tube
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
H4200-004026

Wheel Loaders Komatsu / WA900-3E0 S/N 60078-UP(0000557C) / Hydraulic Piping, PPC Valve Piping, Front (4/4) (#60078-)(H023027 : H4200-004027)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
