Содержание Wheel Loaders Komatsu WA320-8 S/N H70051-UP(WA00019H)

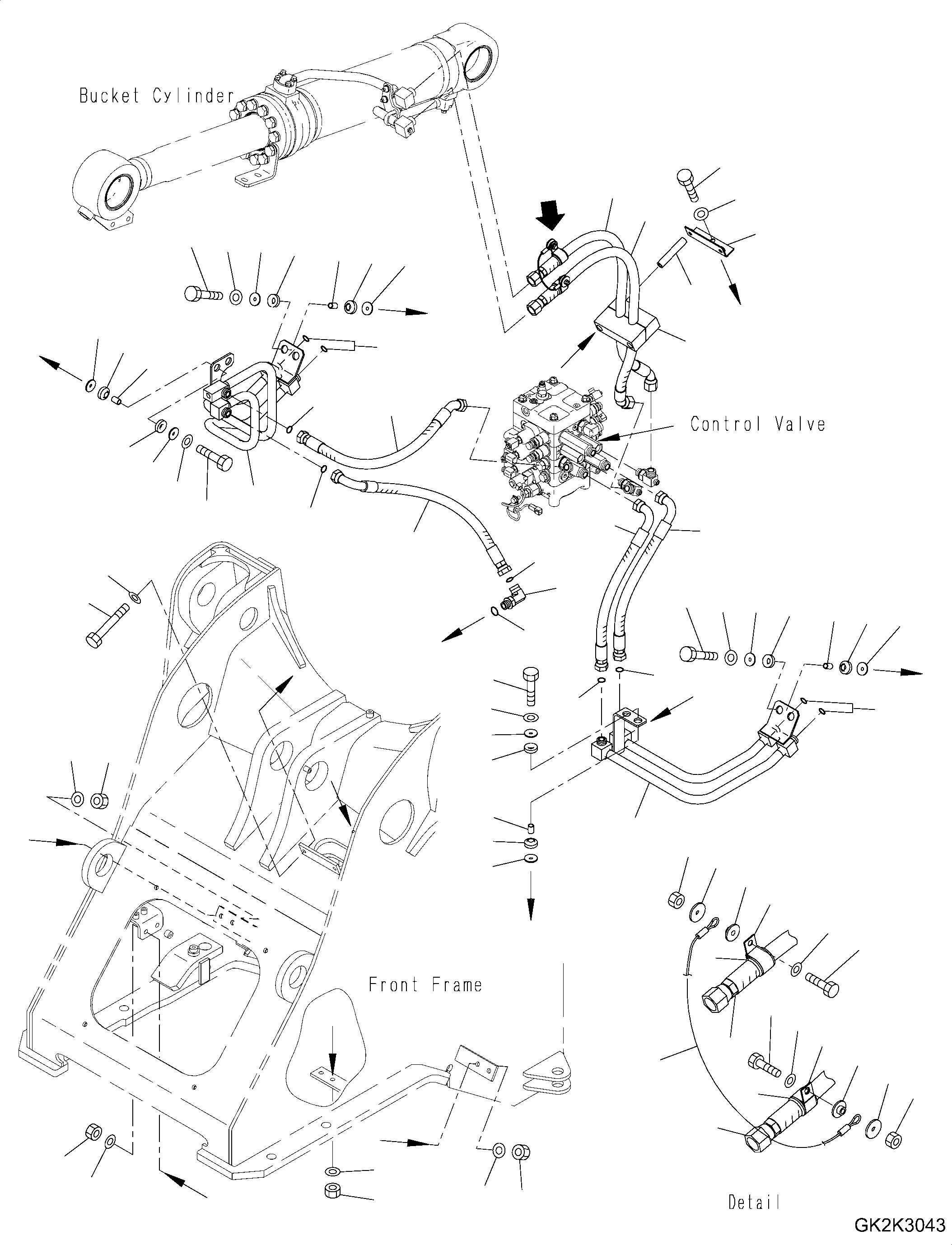

Hydraulic Piping, with High Lift Boom, without Quick Coupler, Bucket Cylinder Piping(H026009 : H4200-016008)
Номер на схеме Каталожный номер Название Количество Детали
? 419-62-13460 Wire 1
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 04434-53411 Clip 2
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 07095-20627 Cushion 2
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 01016-50830 Bolt 2
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 01643-30823 Washer 2
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 201-54-35890 Collar 2
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 11Y-54-18190 Washer 2
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 01580-10806 Nut 2
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 419-T90-5690 Hose 1
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 419-T90-5650 Hose 1
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 419-T90-5620 Clamp 1
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 419-62-33512 Bracket 1
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 195-01-16261 Collar 2
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 01011-81045 Bolt 2
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 01643-31032 Washer 2
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 01010-81020 Bolt 1
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 01643-31032 Washer 1
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 419-T90-5420 Tube 1
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 02896-61018 O-Ring 4
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 419-T90-5430 Tube 1
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 02896-61018 O-Ring 4
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 419-62-51410 Hose 1
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 419-62-51420 Hose 1
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 419-62-51160 Hose 2
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 02782-1062A Elbow 1
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 07002-62434 O-Ring 1
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 02896-61018 O-Ring 1
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 415-64-13130 Cushion 4
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 415-64-13130 Cushion 4
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 419-43-17930 Cushion 4
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 419-43-17930 Cushion 4
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 417-54-13470 Spacer 4
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 417-54-13470 Spacer 4
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 415-64-13120 Washer 8
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 415-64-13120 Washer 8
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 01010-81060 Bolt 4
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 01643-31032 Washer 4
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 01010-81060 Bolt 4
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 01643-31032 Washer 4
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 01580-11008 Nut 4
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 01580-11008 Nut 4
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 01643-31032 Washer 4
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-
? 01643-31032 Washer 4
SN: H70051-
KIT-FLAG: _-
SCC:
SERIALNO: H70051-

Wheel Loaders Komatsu / WA320-8 S/N H70051-UP(WA00019H) / Hydraulic Piping, with High Lift Boom, without Quick Coupler, Bucket Cylinder Piping(H026009 : H4200-016008)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
