Содержание Engines Komatsu SAA12V140E-7 S/N 800058-UP (For WA800-8)(1001631C)

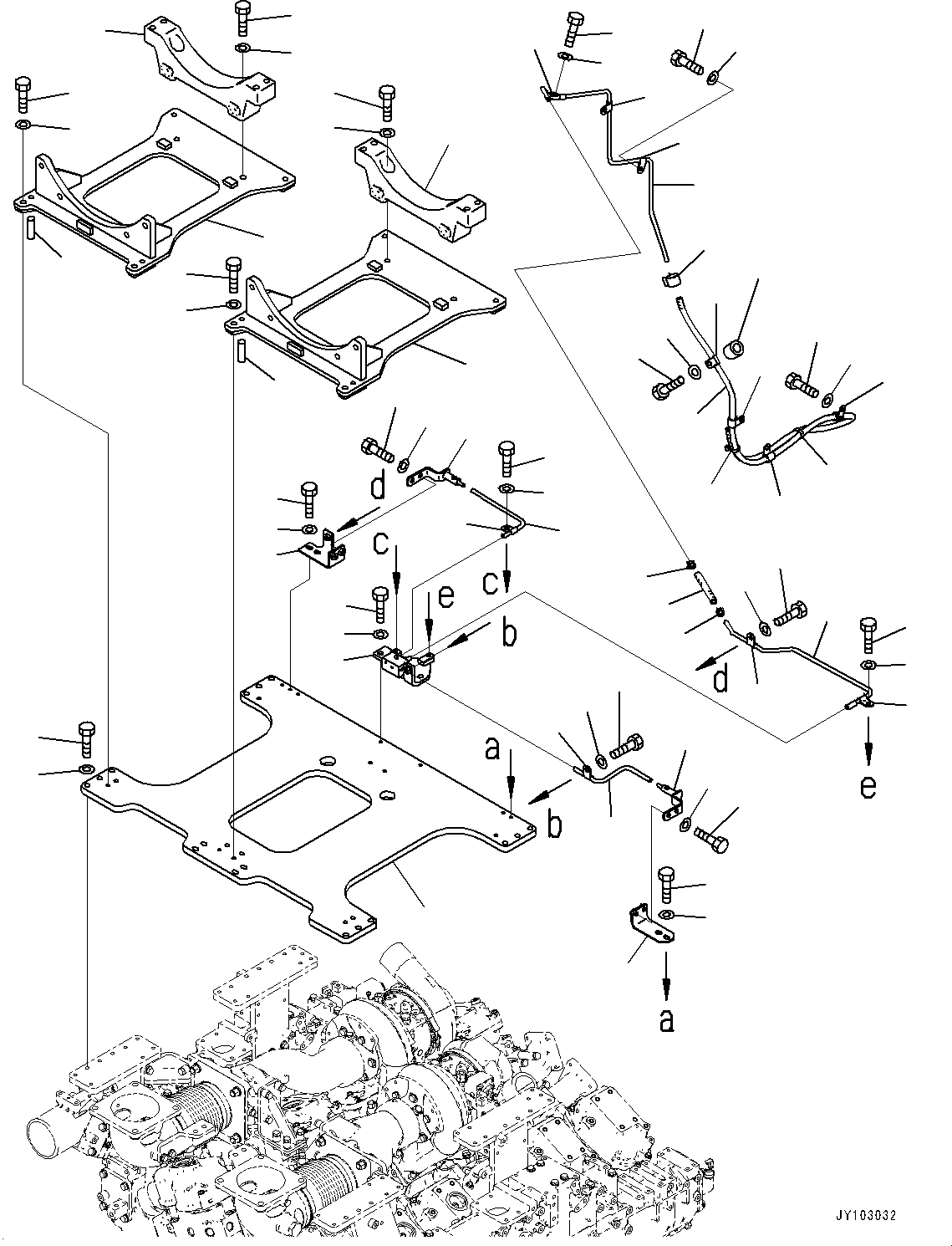

Komatsu Diesel Particulate Filter (KDPF), Drain Piping (#800058-)(A012005 : A1610-001005)
Номер на схеме Каталожный номер Название Количество Детали
? 6266-11-5550 Bracket 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81240 Bolt 12
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31232 Washer 12
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 04020-01228 Pin, Dowel 4
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-11-5960 Bracket 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81240 Bolt 4
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31232 Washer 4
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6263-11-6560 Bracket 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81280 Bolt 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31232 Washer 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-11-5960 Bracket 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81240 Bolt 4
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31232 Washer 4
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6263-11-6560 Bracket 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81280 Bolt 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31232 Washer 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-11-5860 Connector 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81025 Bolt 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-11-5650 Bracket 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81025 Bolt 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-11-6830 Tube 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-11-6840 Joint 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81025 Bolt 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6991-11-5990 Clamp 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81025 Bolt 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-11-6860 Tube 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-11-6850 Connector 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81025 Bolt 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-11-6530 Bracket 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81025 Bolt 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6991-11-5990 Clamp 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81025 Bolt 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-11-6870 Tube 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6991-11-5990 Clamp 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81025 Bolt 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-11-6491 Tube 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6991-11-5990 Clamp 3
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81020 Bolt 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81025 Bolt 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-11-6621 Hose 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 07285-00150 Clip 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-11-6610 Hose 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 07285-00130 Clip 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6631-11-5630 Spacer 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 600-051-6140 Clip 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81045 Bolt 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 600-051-6140 Clip 3
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81020 Bolt 3
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 3
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6218-81-8490 Band 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-

Engines Komatsu / SAA12V140E-7 S/N 800058-UP (For WA800-8)(1001631C) / Komatsu Diesel Particulate Filter (KDPF), Drain Piping (#800058-)(A012005 : A1610-001005)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
