Содержание Engines Komatsu SAA12V140E-7 S/N 800058-UP (For WA800-8)(1001631C)
Variable Geometry Turbocharger (VGT), Water Piping (1/3) (#800058-)(A009008 : A1530-001008)
Номер на схеме Каталожный номер Название Количество Детали
? 6266-61-8340 Tube 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 07003-01419 Gasket 2
SN: 800058-
KIT-FLAG: S-
SCC:
SERIALNO: 800058-
? 07206-31014 Bolt, Joint 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 07003-01419 Gasket 2
SN: 800058-
KIT-FLAG: S-
SCC:
SERIALNO: 800058-
? 07206-31014 Bolt, Joint 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-61-8320 Bracket 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81095 Bolt 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 600-052-3100 Clip 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81020 Bolt 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-61-8420 Tube 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 07003-01419 Gasket 2
SN: 800058-
KIT-FLAG: S-
SCC:
SERIALNO: 800058-
? 07206-31014 Bolt, Joint 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 07003-01419 Gasket 2
SN: 800058-
KIT-FLAG: S-
SCC:
SERIALNO: 800058-
? 07206-31014 Bolt, Joint 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6934-52-6811 Clamp 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81045 Bolt 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6934-52-6811 Clamp 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81045 Bolt 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-61-8350 Bracket 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81030 Bolt 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-11-5770 Cover 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81025 Bolt 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-61-8410 Hose 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 07003-01419 Gasket 1
SN: 800058-
KIT-FLAG: S-
SCC:
SERIALNO: 800058-
? 07003-01419 Gasket 2
SN: 800058-
KIT-FLAG: S-
SCC:
SERIALNO: 800058-
? 07206-31014 Bolt, Joint 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6934-52-6811 Clamp 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81045 Bolt 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6934-52-6811 Clamp 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81045 Bolt 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-61-8110 Tube 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 07003-01419 Gasket 2
SN: 800058-
KIT-FLAG: S-
SCC:
SERIALNO: 800058-
? 7700-45-1710 Bolt, Joint 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6212-85-2440 Bracket 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81020 Bolt 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 600-052-3120 Clip 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81020 Bolt 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-61-8120 Bracket 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81025 Bolt 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6166-75-6821 Clamp 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-80840 Bolt 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-30823 Washer 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-61-8120 Bracket 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81025 Bolt 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6166-75-6821 Clamp 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-80840 Bolt 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-30823 Washer 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-61-8120 Bracket 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81025 Bolt 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6166-75-6821 Clamp 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-80840 Bolt 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-30823 Washer 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-

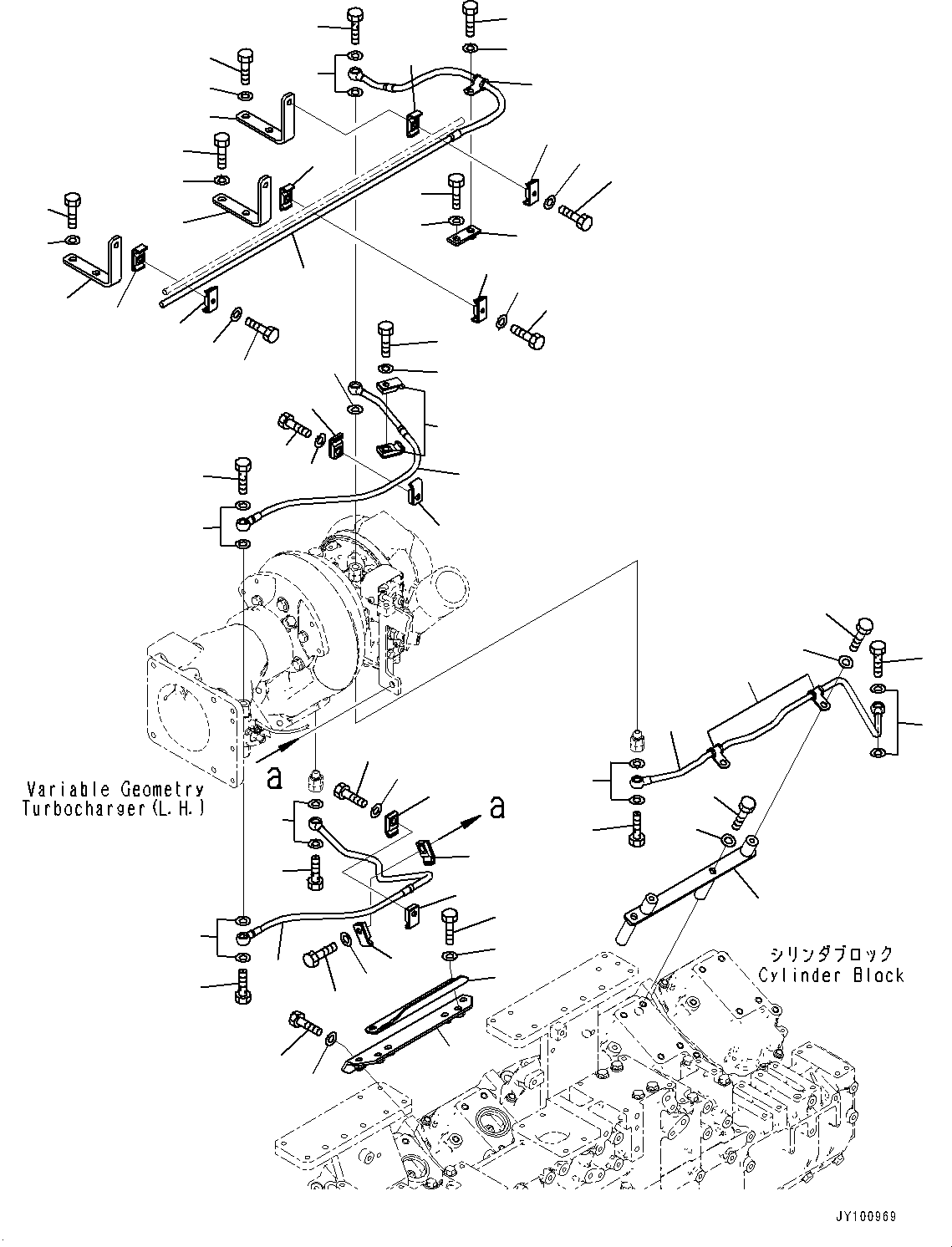

Engines Komatsu / SAA12V140E-7 S/N 800058-UP (For WA800-8)(1001631C) / Variable Geometry Turbocharger (VGT), Water Piping (1/3) (#800058-)(A009008 : A1530-001008)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
