Содержание Engines Komatsu SAA12V140E-7 S/N 800058-UP (For WA800-8)(1001631C)

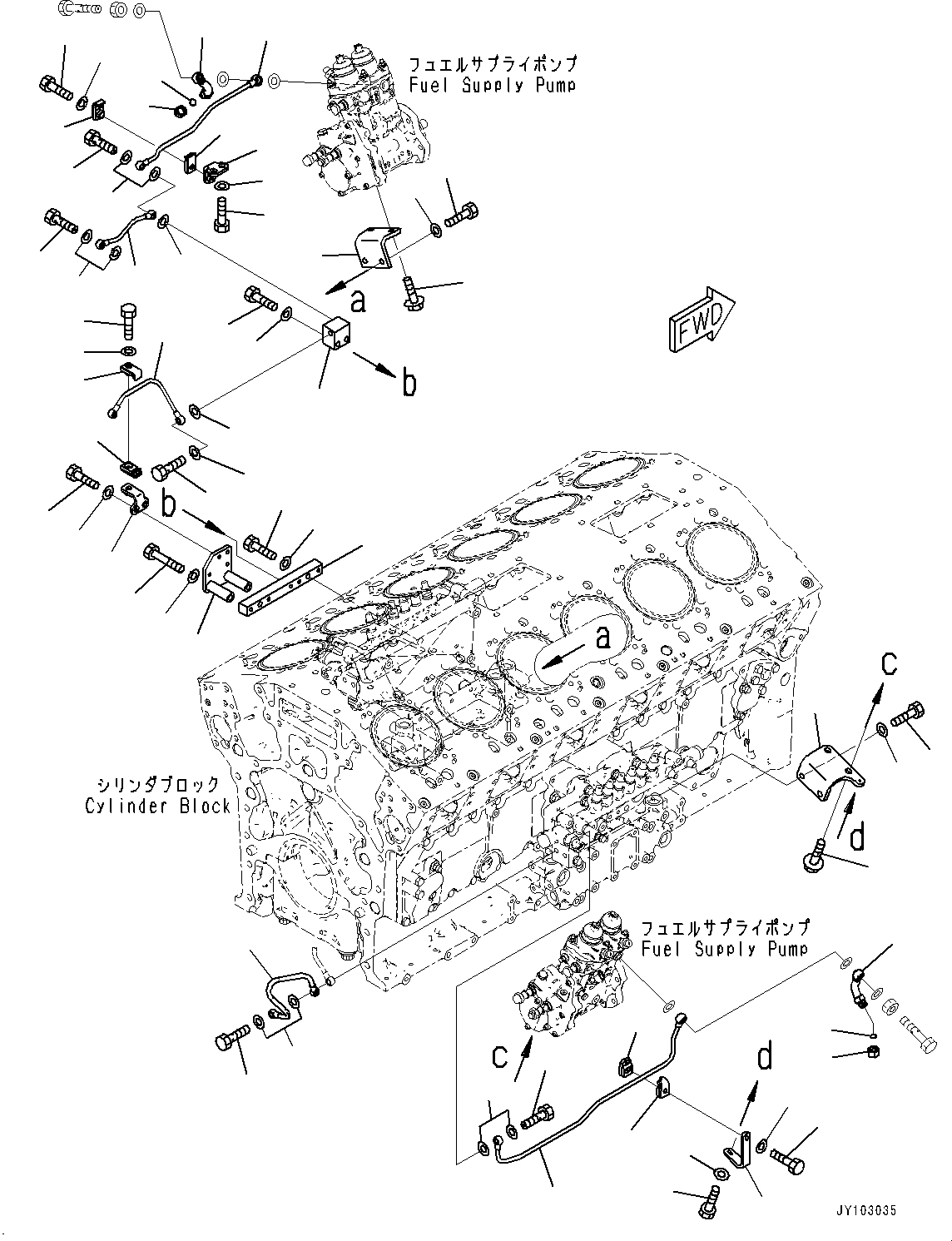

Fuel Supply Pump Bracket and Piping (#800058-)(D002001 : A4040-001001)
Номер на схеме Каталожный номер Название Количество Детали
? 6219-71-4480 Bracket 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81030 Bolt 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01435-01220 Bolt 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6219-71-4380 Bracket 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81030 Bolt 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01435-01220 Bolt 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-71-5420 Plate 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81045 Bolt 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-71-5390 Joint 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81055 Bolt 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-71-5410 Bracket 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81090 Bolt 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-71-5180 Tube 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 07005-01212 Seal, Washer 2
SN: 800058-
KIT-FLAG: S-
SCC:
SERIALNO: 800058-
? 07206-30812 Bolt, Joint 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-71-5380 Bracket 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81020 Bolt 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6246-21-7320 Clamp 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6246-21-7310 Clamp 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81040 Bolt 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-71-5190 Tube 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 07005-01212 Seal, Washer 2
SN: 800058-
KIT-FLAG: S-
SCC:
SERIALNO: 800058-
? 07206-30812 Bolt, Joint 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 07005-01212 Seal, Washer 1
SN: 800058-
KIT-FLAG: S-
SCC:
SERIALNO: 800058-
? 6266-71-5170 Tube 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 07005-01212 Seal, Washer 2
SN: 800058-
KIT-FLAG: S-
SCC:
SERIALNO: 800058-
? 6354-71-5560 Bolt, Joint 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-71-8120 Joint 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 02896-11009 O-ring 1
SN: 800058-
KIT-FLAG: S-
SCC:
SERIALNO: 800058-
? 02789-00315 Plug 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-71-5380 Bracket 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81020 Bolt 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 2
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6246-21-7320 Clamp 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6246-21-7310 Clamp 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-81040 Bolt 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-31032 Washer 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-71-5160 Tube 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 07005-01212 Seal, Washer 2
SN: 800058-
KIT-FLAG: S-
SCC:
SERIALNO: 800058-
? 6354-71-5560 Bolt, Joint 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-71-5150 Tube 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 07005-01212 Seal, Washer 2
SN: 800058-
KIT-FLAG: S-
SCC:
SERIALNO: 800058-
? 07206-30812 Bolt, Joint 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-71-8120 Joint 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 02896-11009 O-ring 1
SN: 800058-
KIT-FLAG: S-
SCC:
SERIALNO: 800058-
? 02789-00315 Plug 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6266-71-4370 Bracket 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-80620 Bolt 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-30623 Washer 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6217-71-6670 Clamp 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 6217-71-6660 Clamp 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01010-80630 Bolt 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-
? 01643-30623 Washer 1
SN: 800058-
KIT-FLAG: _-
SCC:
SERIALNO: 800058-

Engines Komatsu / SAA12V140E-7 S/N 800058-UP (For WA800-8)(1001631C) / Fuel Supply Pump Bracket and Piping (#800058-)(D002001 : A4040-001001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
