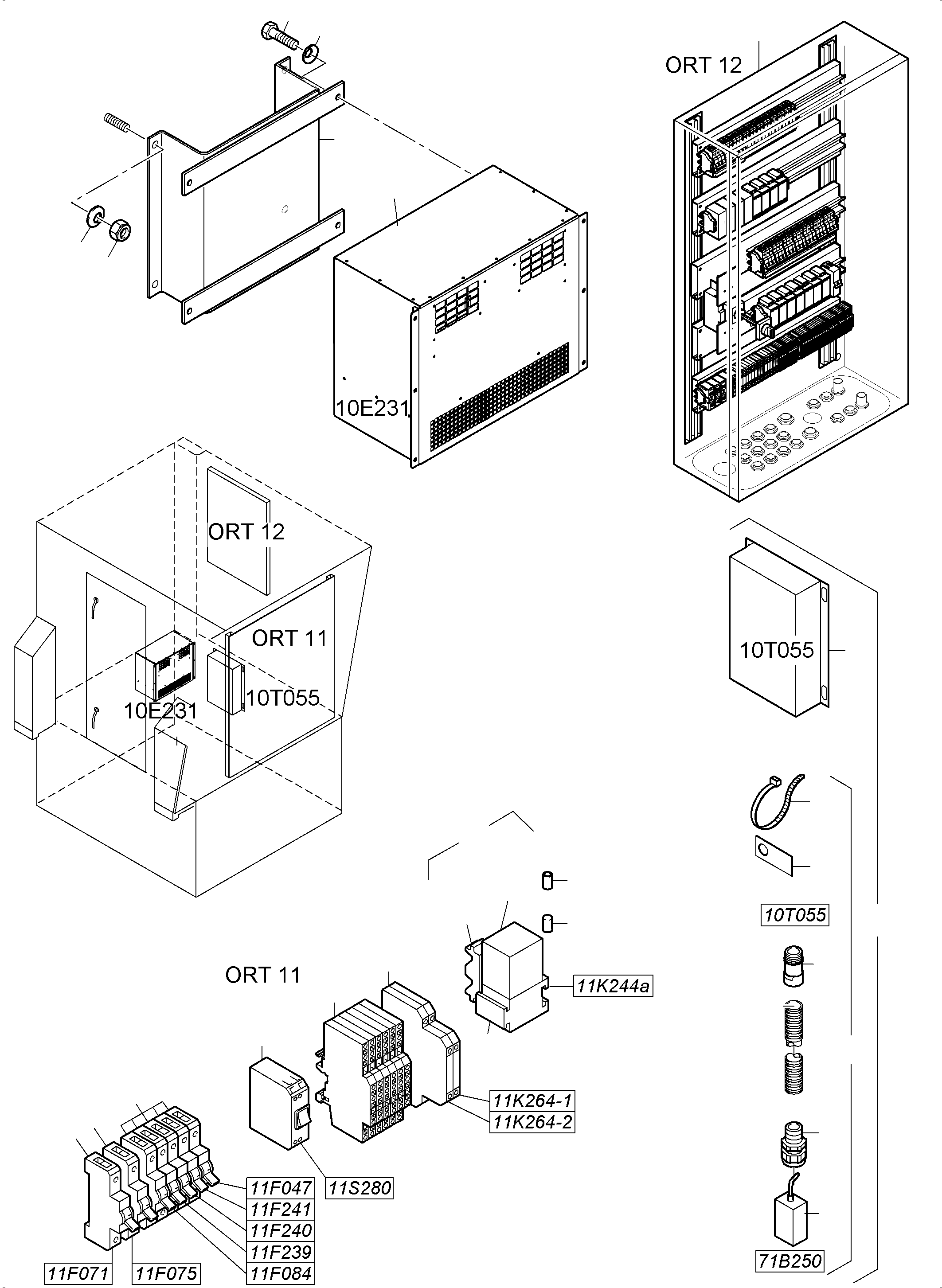

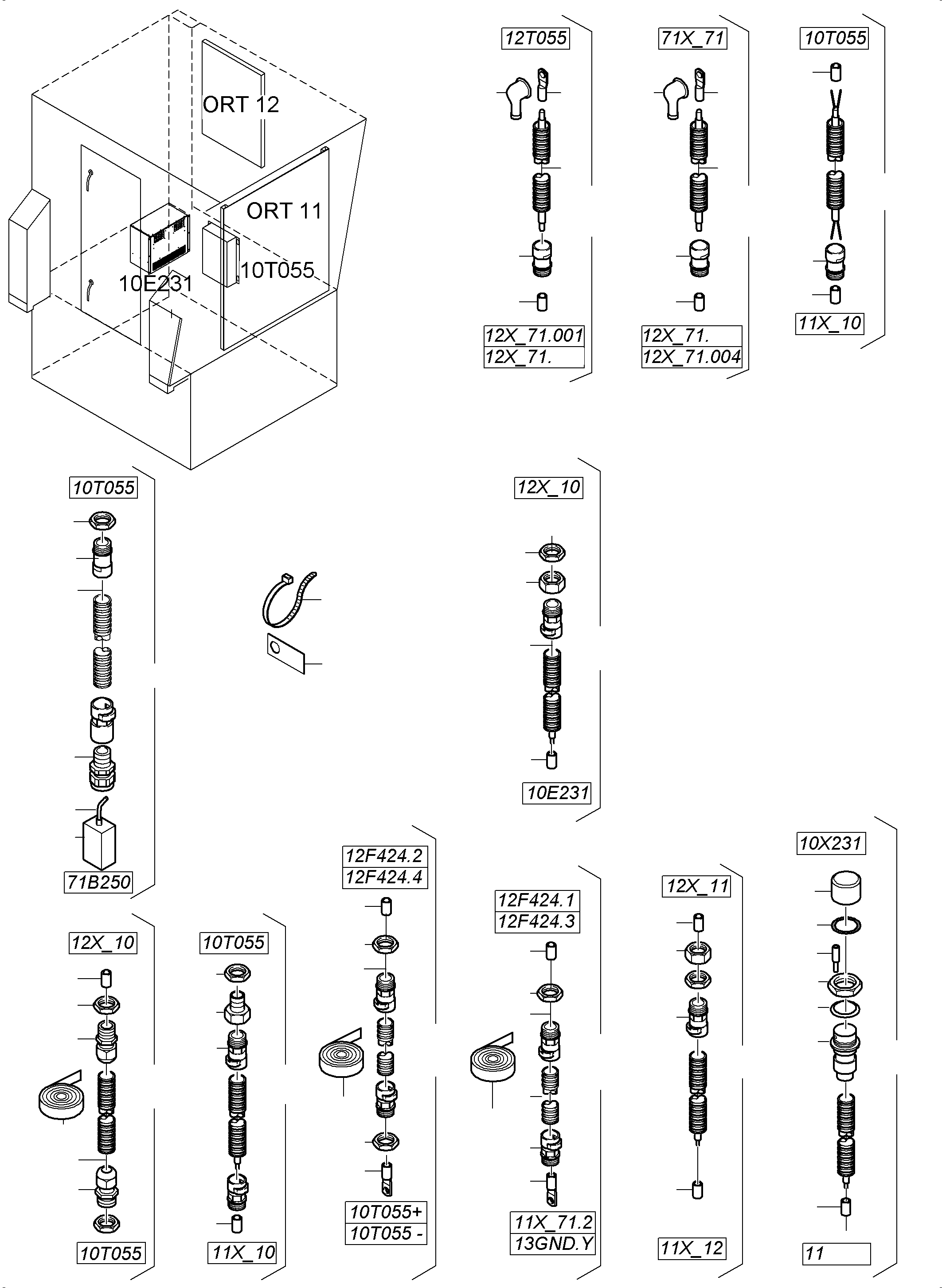

Содержание Excavators Mining Komatsu PC8000-6 S/N 12114(G12114)
Electric Parts Temperature Conditioning - Cab Support(113-2505c : 113-2505c)
Наименование Страница Код страницы
Switch Framing LOC:12 113-2523 113-2523
Heater 3,5kW 991-0796 991-0796

Номер на схеме Каталожный номер Название Количество Детали
? 945 639 40 Bracket 1
EnglischBem:
DeutschBem:
DeutschDesc: Konsole
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 111 99 Lock washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 600 99 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 777 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 122 98 Lock washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 926 511 40 Battery charger set assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Batterie-Lader-Satz kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 781 40 Battery charger 1
EnglischBem:
DeutschBem:
DeutschDesc: Batterie-Lader
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 977 002 40 Harness 71B250 - 10T055 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 71B250 - 10T055
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 697 40 Temperature sensor with cable 2
EnglischBem:
DeutschBem:
DeutschDesc: Temperatursensor mit Kabel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 542 40 Cable union 2
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 209 40 End grommet 2
EnglischBem:
DeutschBem:
DeutschDesc: End tьlle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 777 40 Plate 6
EnglischBem:
DeutschBem:
DeutschDesc: Schild
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 174 411 40 Cable strap 12
EnglischBem:
DeutschBem:
DeutschDesc: Kabelband
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 999 298 40 Breaker 6 A 5
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsautomat 6 A
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 612 40 Through clamp 2,5 6
EnglischBem:
DeutschBem:
DeutschDesc: Durchgangsklemme 2,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 590 40 Switch modul 1
EnglischBem:
DeutschBem:
DeutschDesc: Schalterbaustein
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 986 209 40 Relay assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Relais mit Halter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 951 916 40 Semiconductor relay 2
EnglischBem:
DeutschBem:
DeutschDesc: Halbleiterrelais
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 999 299 40 Breaker 10 A 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsautomat 10 A
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 999 301 40 Breaker 16 A 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsautomat 16 A
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 986 200 40 Relay 1
EnglischBem:
DeutschBem:
DeutschDesc: Relais
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 344 498 40 Supporting trestle 1
EnglischBem:
DeutschBem:
DeutschDesc: Tragsockel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 320 975 99 Screw 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 314 98 Lock washer 2
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 070 40 Cable sleeve 1,0-1,5 22
EnglischBem:
DeutschBem:
DeutschDesc: Kabelhьlse 1,0-1,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 324 484 40 Cable end sleeve 10
EnglischBem:
DeutschBem:
DeutschDesc: Aderendhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 990 632 40 Plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Anschlussplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 967 805 40 Harness charger-low voltage panel 10T055 - 12X_71.001 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum Ladegerдt-Niederspannungstafel 10T055 - 12X_71.001
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 967 806 40 Harnessl 71X_71.014-12X_71.002 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 71X_71.014-12X_71.002
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 967 807 40 Harness charger-low voltage panel 10T055+ 12X_71.003 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum Ladegerдt-Niederspannungstafel 10T055+ 12X_71.003
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 967 858 40 Harnessl 71X_71.008 12X_71.004 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 71X_71.008 12X_71.004
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 977 008 40 Harnessl 10T055 - 11X_10 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 10T055 - 11X_10
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 974 168 40 Harness 10E231 - 12X_10 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 10E231 - 12X_10
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 993 538 40 Harness 10T055 - 12X_10 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 10T055 - 12X_10
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 974 170 40 Harness 10T055 - 11X_10 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 10T055 - 11X_10
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 974 171 40 Harness 71B250 - 10T055 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 71B250 - 10T055
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 993 539 40 Harness 12F424.4-10T055+ 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 12F424.4-10T055+
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 993 540 40 Harness 12F424.2-10T055- 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 12F424.2-10T055-
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 993 542 40 Harness 12F424.3-71X_71.1 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 12F424.3-71X_71.1
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 993 543 40 Harness 12F424.1-71X_71.13 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 12F424.1-71X_71.13
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 993 544 40 Harness 11X_12 - 12X_11 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 11X_12 - 12X_11
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 993 693 40 Harness 10X231-11 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum 10X231-11
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 693 40 End grommet 3
EnglischBem:
DeutschBem:
DeutschDesc: End Tьlle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 667 40 Wire end ferrule 8
EnglischBem:
DeutschBem:
DeutschDesc: Aderendhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 076 40 Protection cap 4
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 932 728 40 Cable lug 4
EnglischBem:
DeutschBem:
DeutschDesc: Quetschkabelschuh
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 506 40 Shrinkdown tubing A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schrumpfschlauch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 600 208 99 Cable shoe Ш 10 4
EnglischBem:
DeutschBem:
DeutschDesc: Kabelschuh Ш 10
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 207 40 End grommet 1
EnglischBem:
DeutschBem:
DeutschDesc: Endtьlle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 519 770 98 Wire end ferrule 1,5 4
EnglischBem:
DeutschBem:
DeutschDesc: Aderendhьlse 1,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 072 40 Cable sleeve 4-10 6
EnglischBem:
DeutschBem:
DeutschDesc: Kabelhьlse 4-10
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 322 98 Cable nut 5
EnglischBem:
DeutschBem:
DeutschDesc: Kabelmutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 504 40 Shrinkdown tubing A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schrumpfschlauch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 951 260 40 Slide protection 3
EnglischBem:
DeutschBem:
DeutschDesc: Abriebschutz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 951 339 40 Cable union 2
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 661 40 Seal 2
EnglischBem:
DeutschBem:
DeutschDesc: Dichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 951 368 40 Resin strip A/R
EnglischBem:
DeutschBem:
DeutschDesc: Harzband
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 328 98 Reducing M25x1,5 - M20x1,5 1
EnglischBem:
DeutschBem:
DeutschDesc: Reduzierung M25x1,5 - M20x1,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 323 98 Nut 6
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 208 40 End grommet 2
EnglischBem:
DeutschBem:
DeutschDesc: End Tьlle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 505 40 Shrinkdown tubing A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schrumpfschlauch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 917 40 Thermal contraction tube A/R
EnglischBem:
DeutschBem:
DeutschDesc: Wдrmeschrumpfschlauch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 492 40 Union 2
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 932 556 40 Heat Protection hose A/R
EnglischBem:
DeutschBem:
DeutschDesc: Waermeschrumpfschlauch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 140 40 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819105440 Female contact 5
EnglischBem:
DeutschBem:
DeutschDesc: Buchsenkontakt
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819100770 Sealing plate 3
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯdichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 129 40 Protection cap 1
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 071 40 Cable sleeve 2,5 2,5 5
EnglischBem:
DeutschBem:
DeutschDesc: Kabelhьlse 2,5 2,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819110808 Nut 1
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819110809 Lock washer 1
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC8000-6 S/N 12114(G12114) / Electric Parts Temperature Conditioning - Cab Support(113-2505c : 113-2505c)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC8000-6 S/N 12114(G12114) / Electric Parts Temperature Conditioning - Cab Support(113-2505c : 113-2505c)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
