Содержание Excavators Mining Komatsu PC3000-6E S/N 06346(G06346)
Electrical parts lubrication(255-2322c : 255-2322c)
Номер на схеме Каталожный номер Название Количество Детали
? 977 511 40 Harness Lubrication 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum Schmieranlage
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443451910 Clamp Ш19 37
EnglischBem:
DeutschBem:
DeutschDesc: Schelle Ш19
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443451510 Clamp Ш15 5
EnglischBem:
DeutschBem:
DeutschDesc: Schelle Ш15
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 926 586 40 Angle 1
EnglischBem:
DeutschBem:
DeutschDesc: Winkel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 607 492 40 Resilient sleeve 2
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 961 896 40 Retainer 1
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 585 99 Bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819320010 Clip 2
EnglischBem:
DeutschBem:
DeutschDesc: Clip
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 773 99 Bolt 5
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 17
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 122 98 Lock washer 10
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 952 010 40 Retainer 2
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 779 99 Bolt 5
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 746 98 Resilient sleeve 2
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 954 101 40 Build-up screw 4
EnglischBem:
DeutschBem:
DeutschDesc: Aufbauschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 465 99 Washer 19
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 929 844 40 Harness - boom/stick - backhoe equipment 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum - Ausleger/Stiel - TLE
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 929 843 40 Harness - boom/stick - bullclam bucket equipment 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum - Ausleger/Stiel - KSE
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 346 524 40 Elbow plug 1
EnglischBem:
DeutschBem:
DeutschDesc: Winkelstecker
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 462 40 Insulating tube A/R
EnglischBem:
DeutschBem:
DeutschDesc: Isolierschlauch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 955 670 40 Socket assy. 3-pol with rubber grommet 1
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose kpl. 3-pol. mit Gummitьlle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 110 40 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 692 40 Fitting PG 9 2
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur PG 9
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 703 40 Cable union 2
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 520 40 End pin 3
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯbolzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 777 40 Plate 5
EnglischBem:
DeutschBem:
DeutschDesc: Schild
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 174 411 40 Cable strap 10
EnglischBem:
DeutschBem:
DeutschDesc: Kabelband
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 462 40 Insulating tube A/R
EnglischBem:
DeutschBem:
DeutschDesc: Isolierschlauch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 629 40 T-Distributor DN 17 2
EnglischBem:
DeutschBem:
DeutschDesc: T-Verteiler DN 17
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 633 40 Pipe adapter DN 17/12 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohradapter DN 17/12
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 213 40 Cable 1.0mm2 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 1,0mm2
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 132 40 Protection cap 1
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 696 40 Protection cap 2
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 621 548 40 Plug 2
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819105420 Female contact 12
EnglischBem:
DeutschBem:
DeutschDesc: Buchsenkontakt
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 651 40 Cable protection hose DN 17 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauchleitung DN 17
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 420 40 T-Distributor DN 12 1
EnglischBem:
DeutschBem:
DeutschDesc: T-Verteiler DN 12
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819105320 Pin contact 17
EnglischBem:
DeutschBem:
DeutschDesc: Stiftkontakt
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819100770 Sealing plate 6
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯdichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 650 40 Cable protection hose DN 12 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauchleitung DN 12
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 852 40 Plug 6
EnglischBem:
DeutschBem:
DeutschDesc: Blindstopfen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 461 40 Insulating tube B5x0,6 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Isolierschlauch B5x0,6
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 955 627 40 Plug assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker kpl. mit Gummitьlle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 952 675 40 Plug assy. with rubber grommet 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker kpl. mit Gummitьlle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 979 40 Fitting 1
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 848 40 Fitting PG 17 2
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur PG 17
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 324 400 40 Turn switch 2
EnglischBem:
DeutschBem:
DeutschDesc: Drehschalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 592 338 40 Socket 7
EnglischBem:
DeutschBem:
DeutschDesc: Fassung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 020 40 Relay 7
EnglischBem:
DeutschBem:
DeutschDesc: Relais
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 414 369 40 Spring retainer 7
EnglischBem:
DeutschBem:
DeutschDesc: Haltefeder
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 481 40 Time lag relay 2
EnglischBem:
DeutschBem:
DeutschDesc: Zeitrelais
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 208 40 Time lag relay 4
EnglischBem:
DeutschBem:
DeutschDesc: Zeitrelais
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 341 754 40 Ultimate pressure control A/R
EnglischBem:
DeutschBem:
DeutschDesc: Enddruckwдchter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

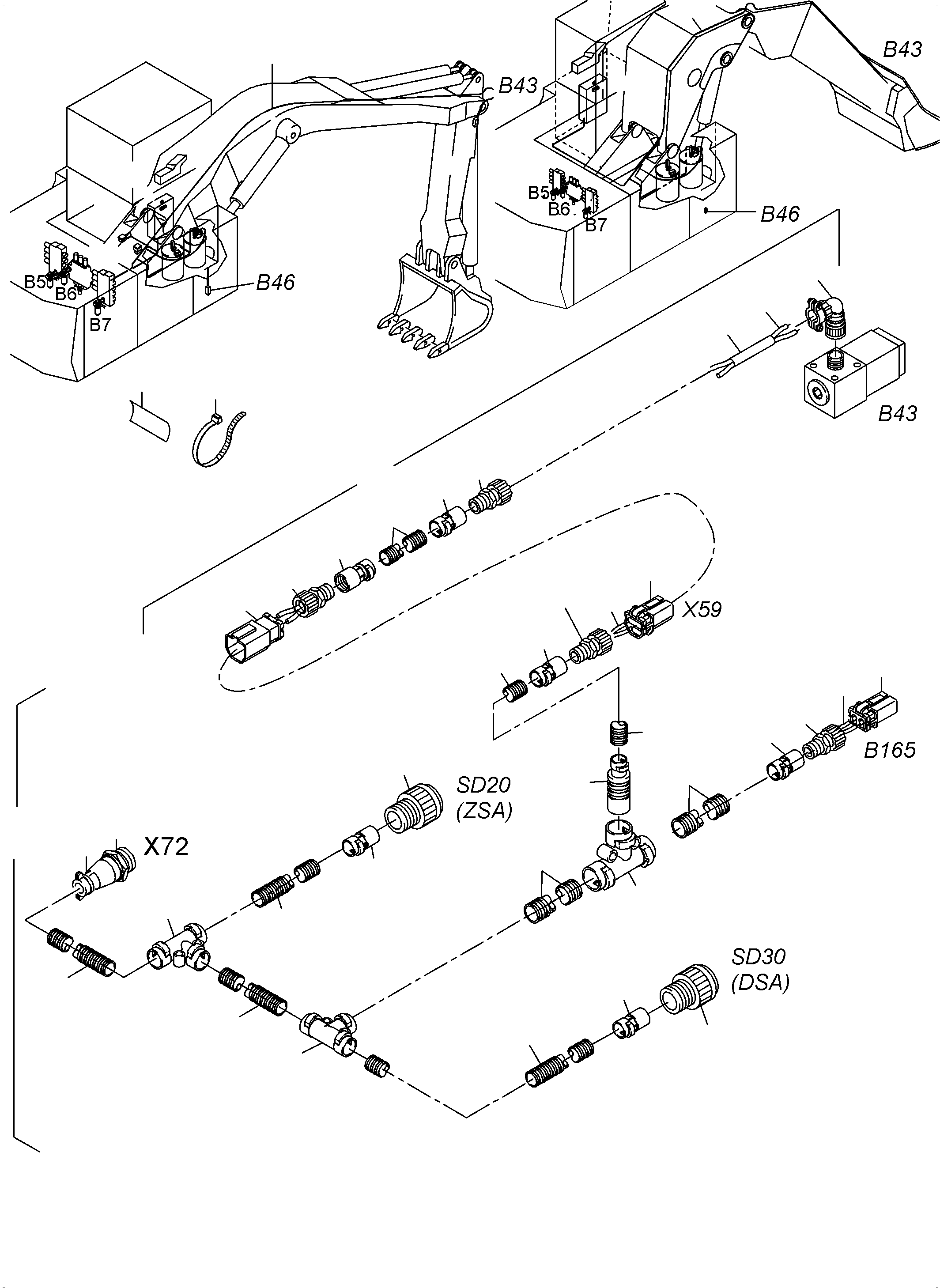

Excavators Mining Komatsu / PC3000-6E S/N 06346(G06346) / Electrical parts lubrication(255-2322c : 255-2322c)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?

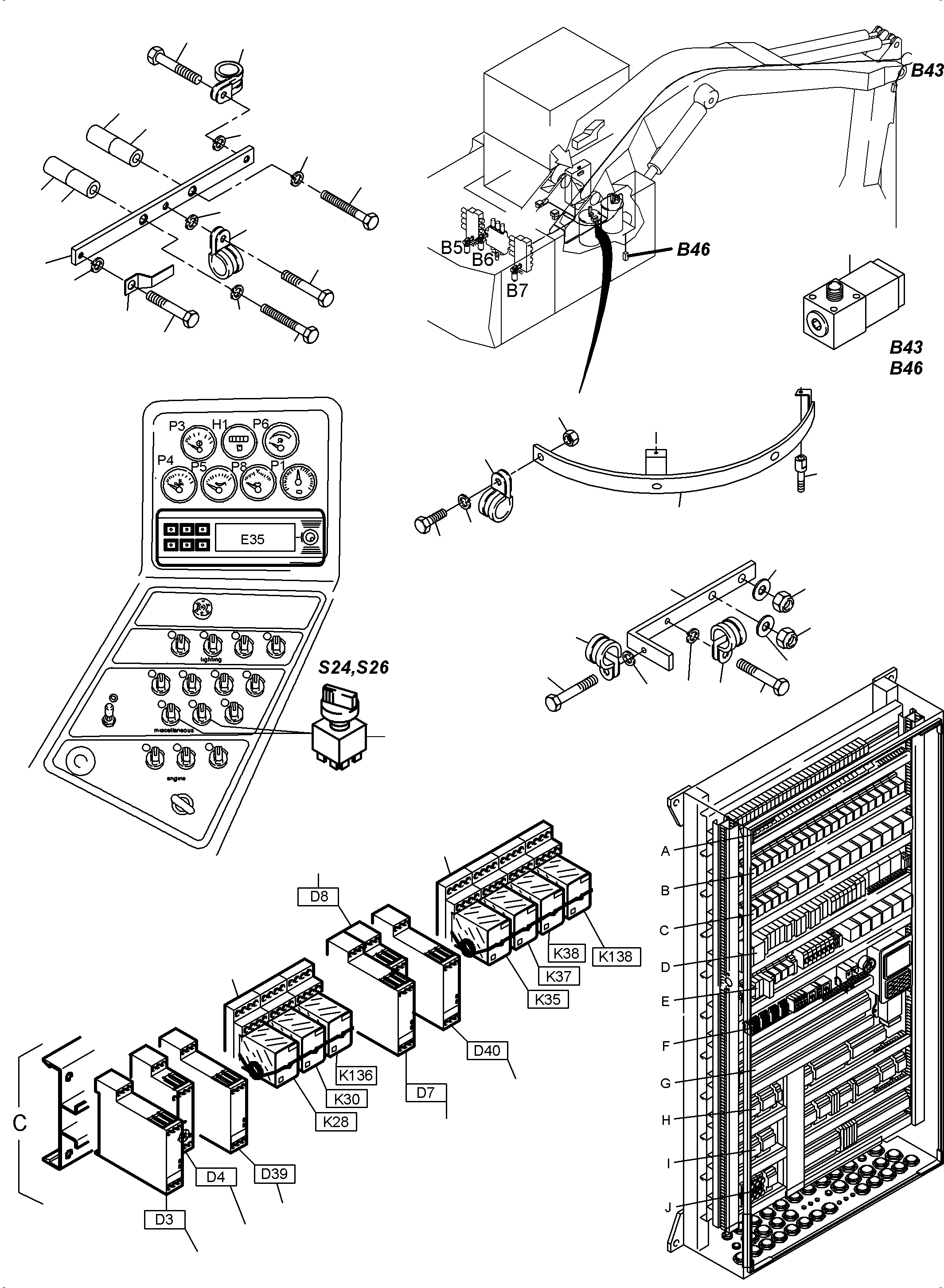

Excavators Mining Komatsu / PC3000-6E S/N 06346(G06346) / Electrical parts lubrication(255-2322c : 255-2322c)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
